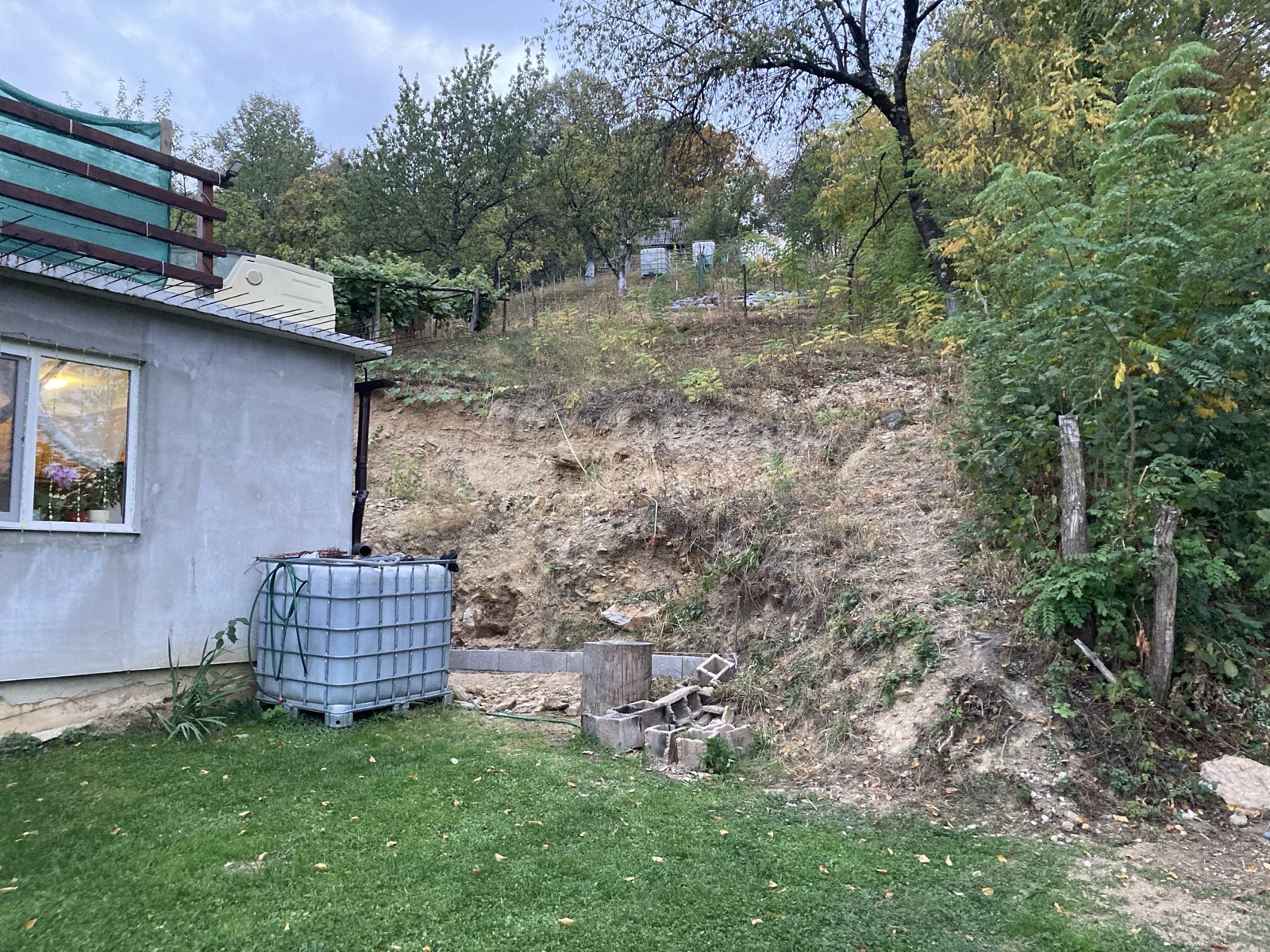

Din curte
ÎnainteDupăPerspective
Glisează pentru înainte / după. Atinge «Mărește» pentru comparația completă.
16 perspective

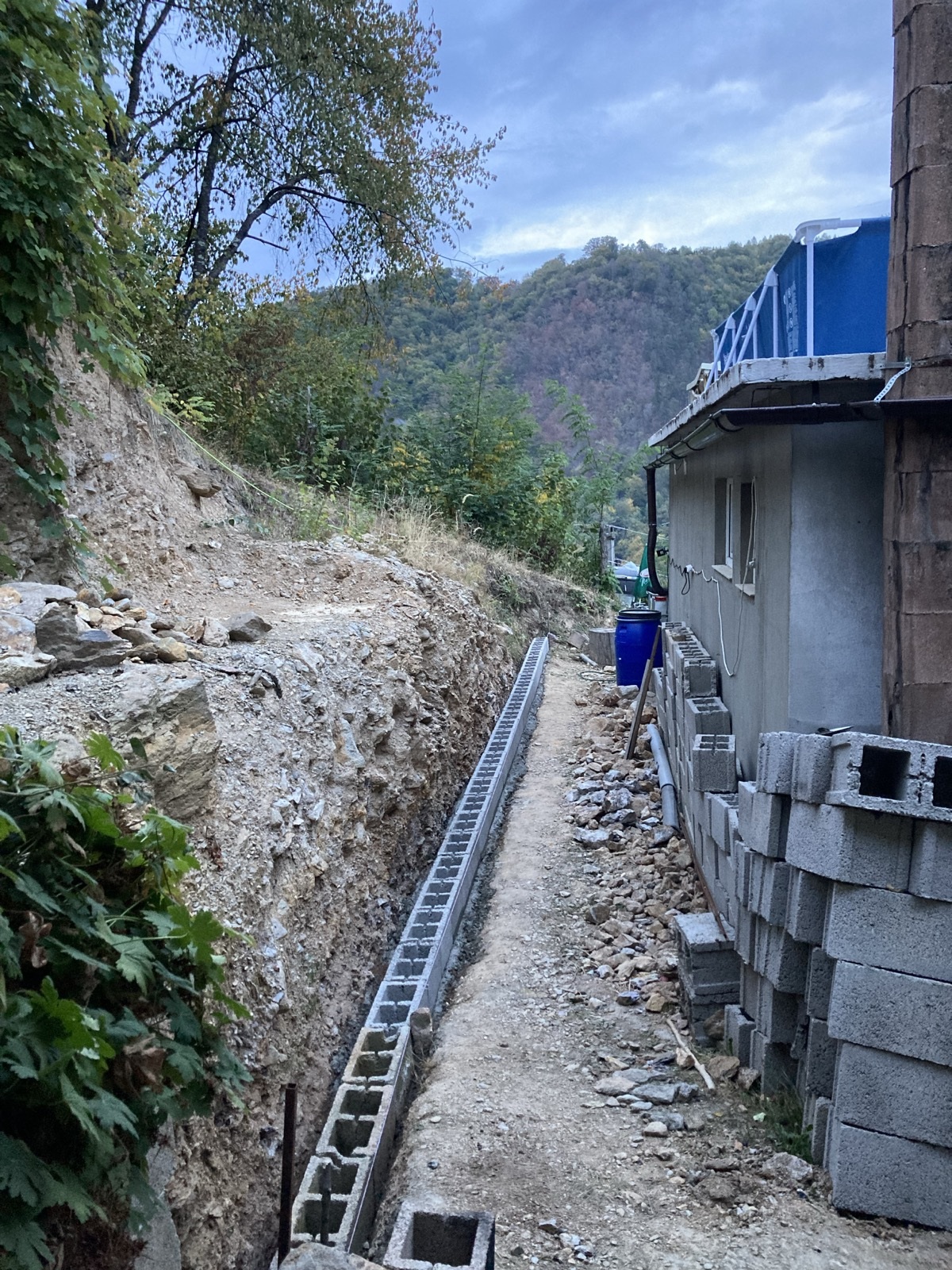

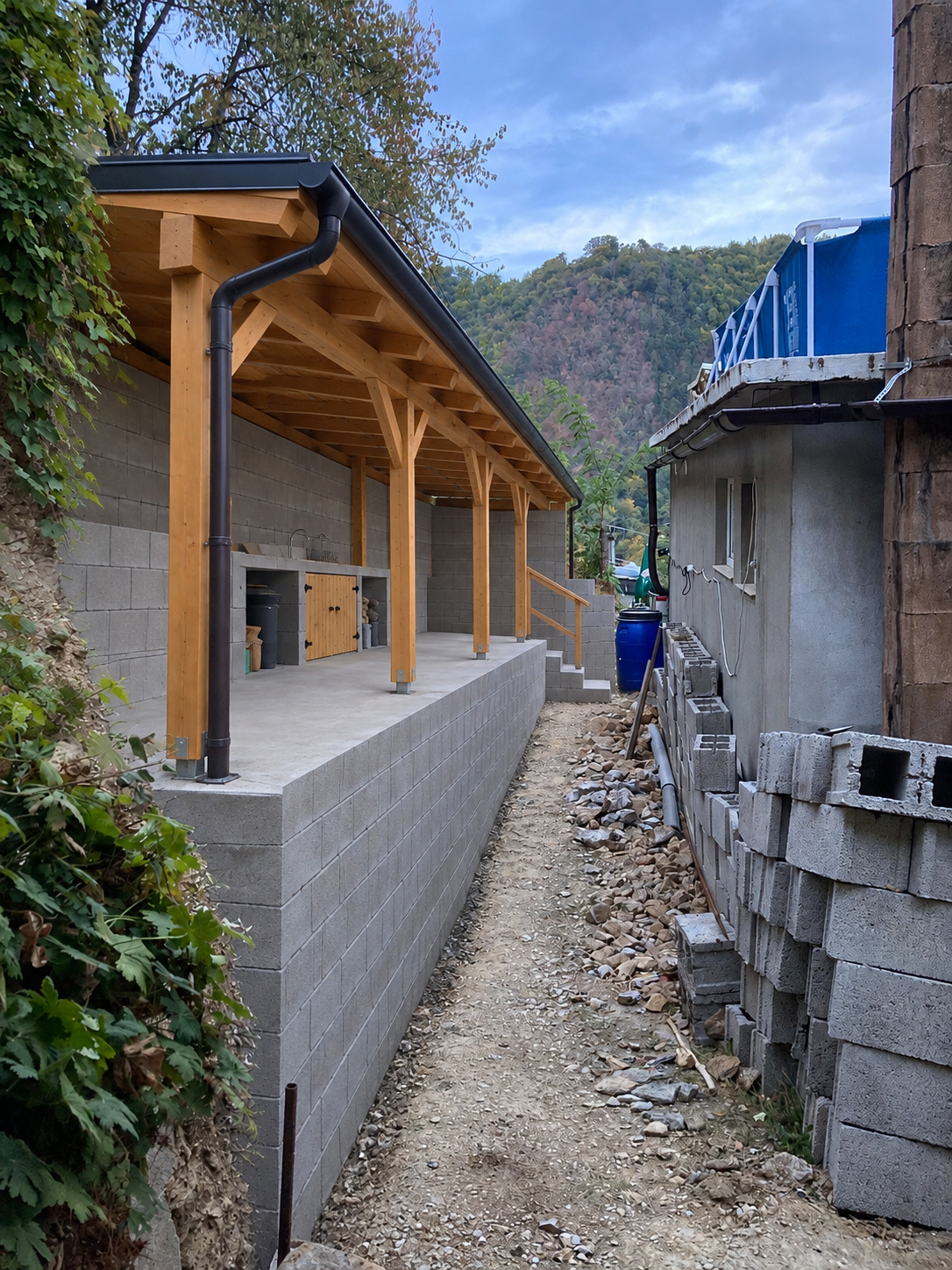

ÎnainteDupăAleea, din capătul opus

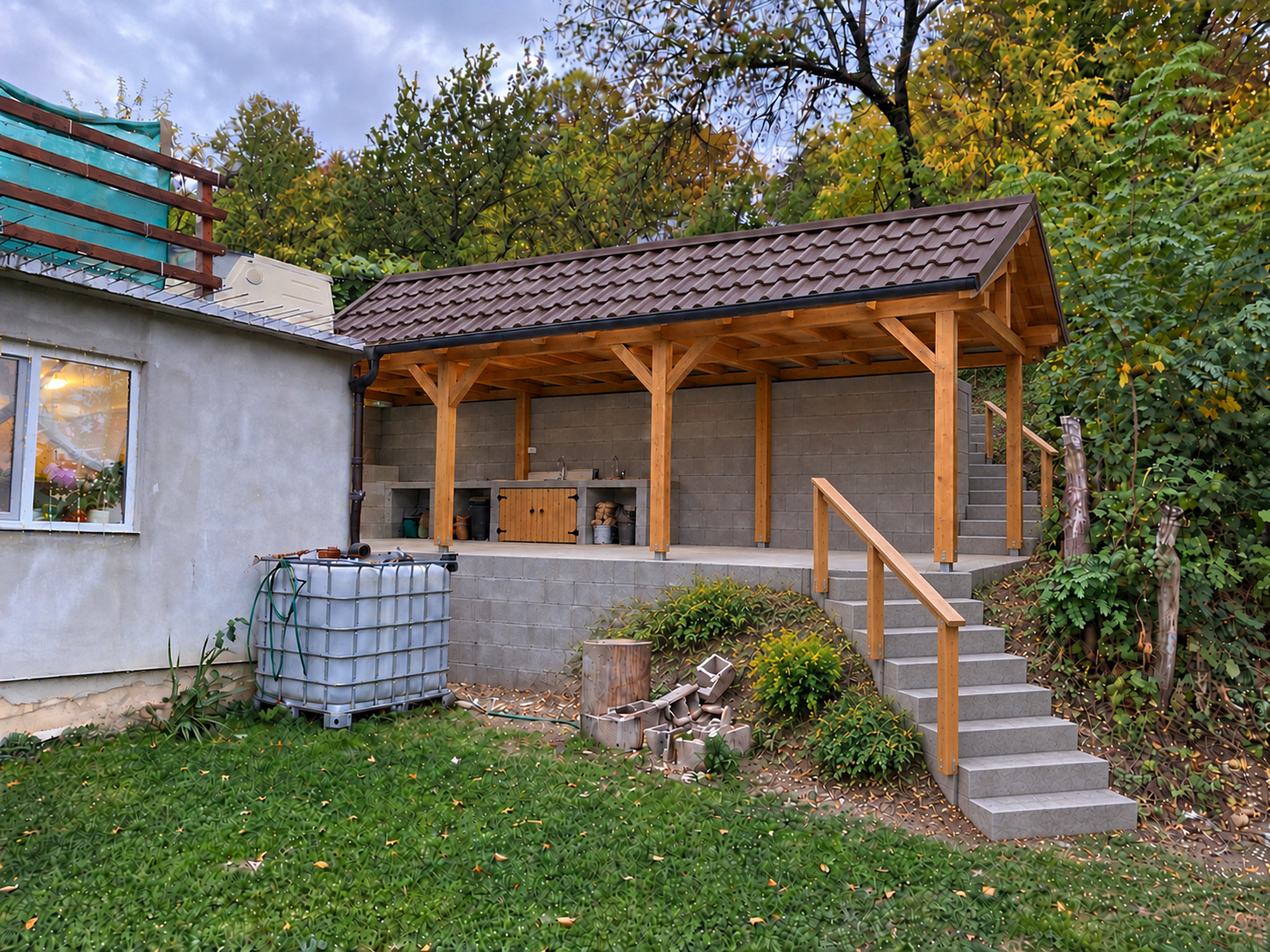

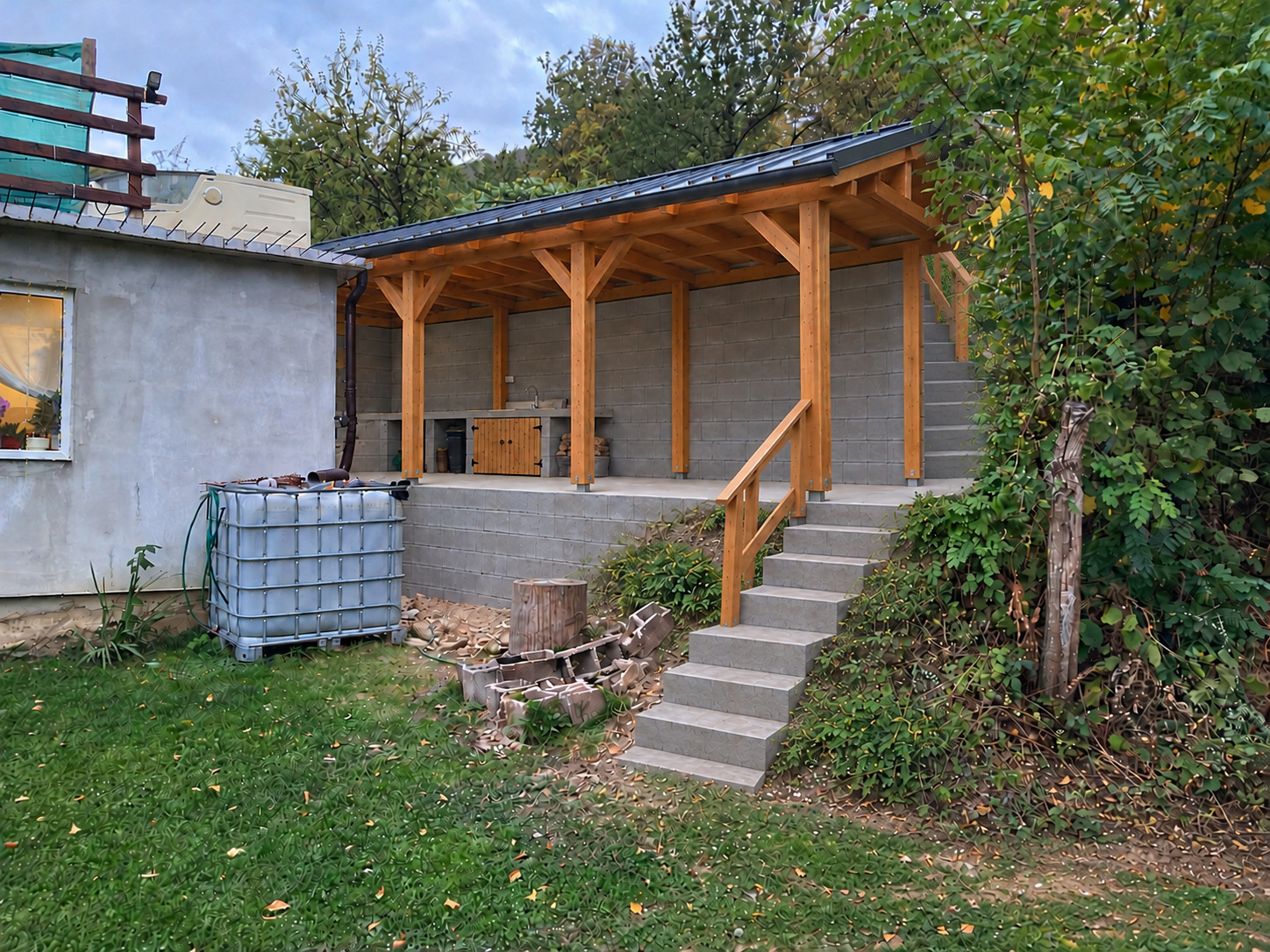

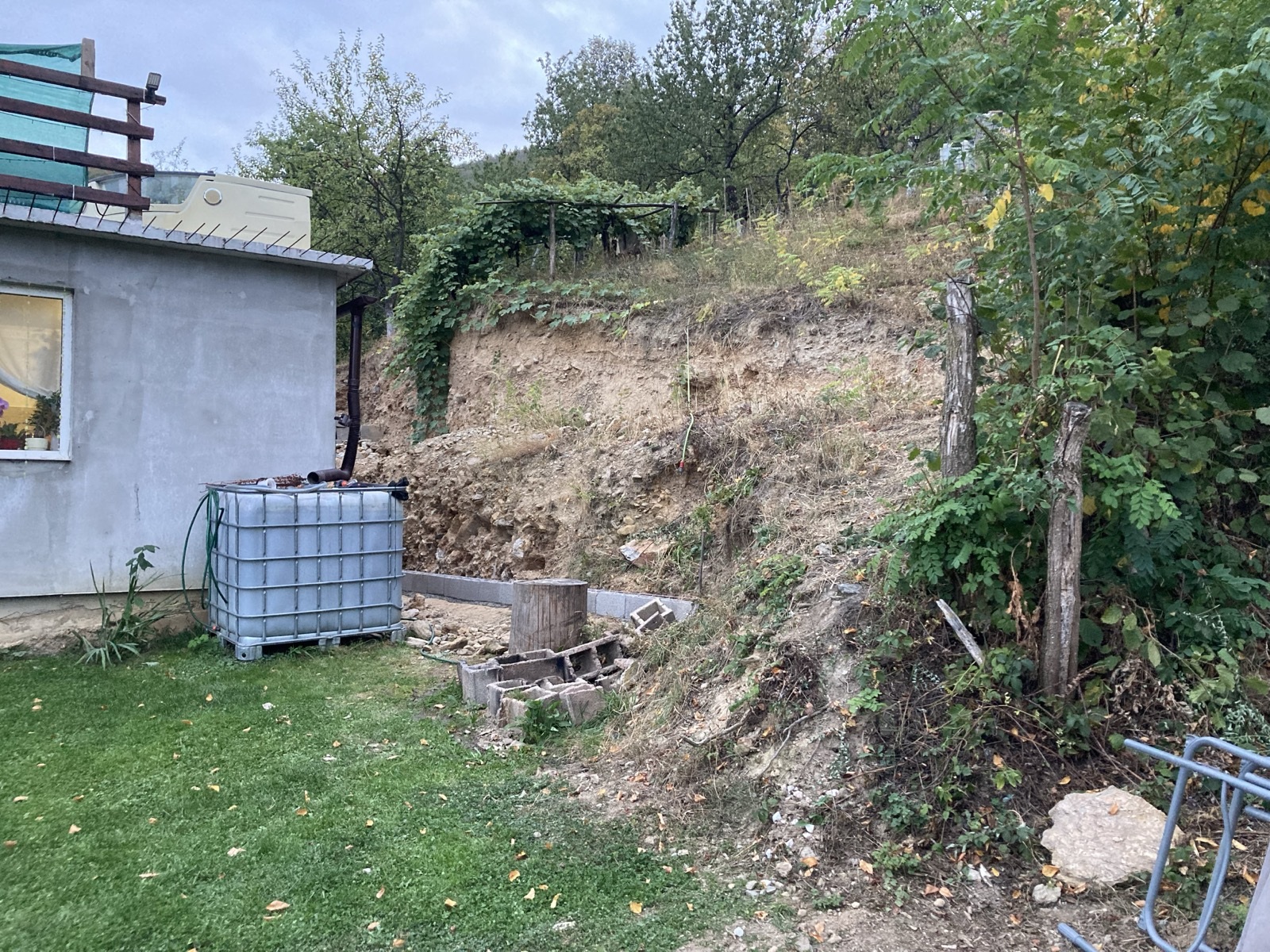

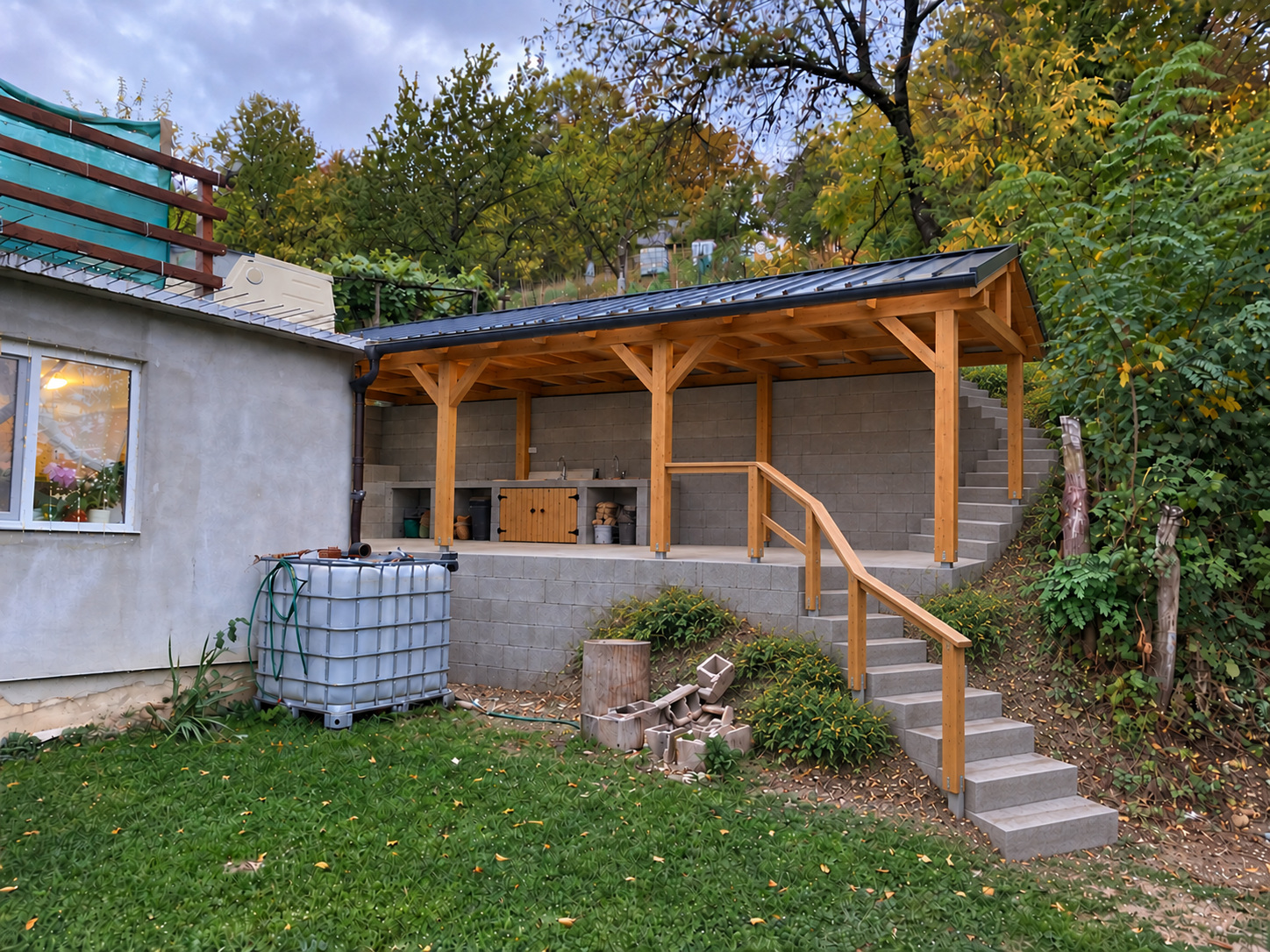

ÎnainteDupăDin curte, spre capăt

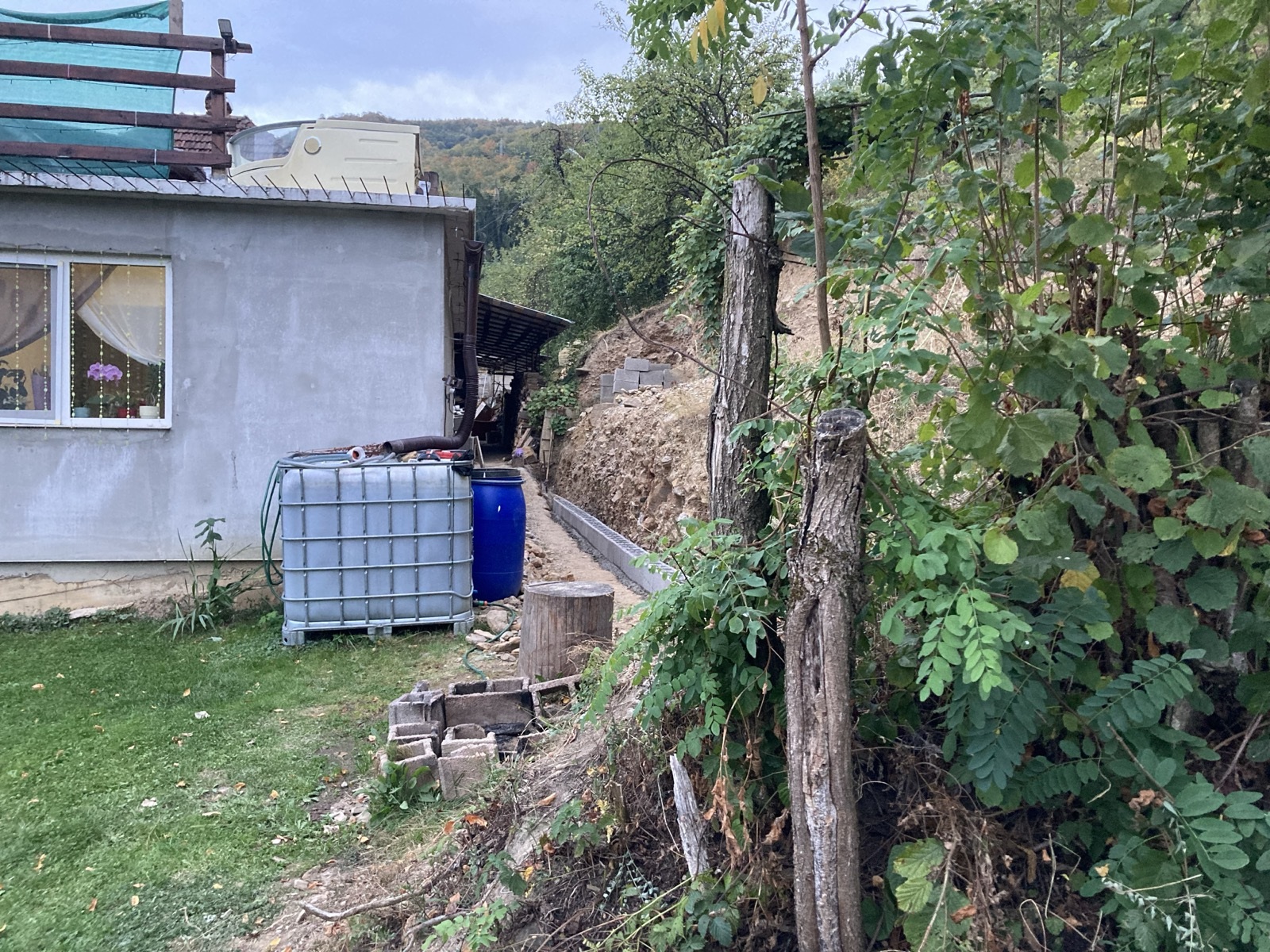

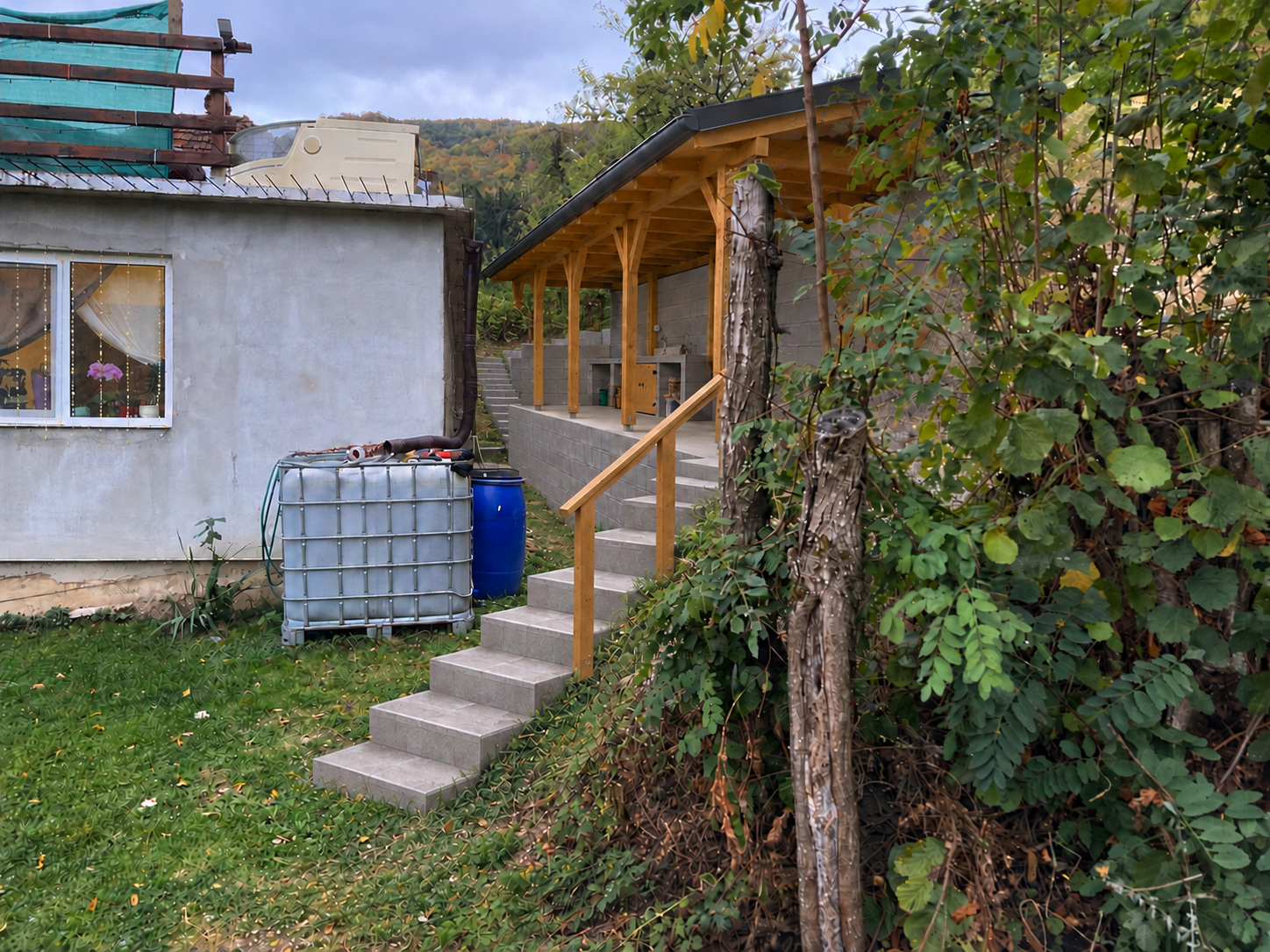

ÎnainteDupăDin curte, de lângă gard

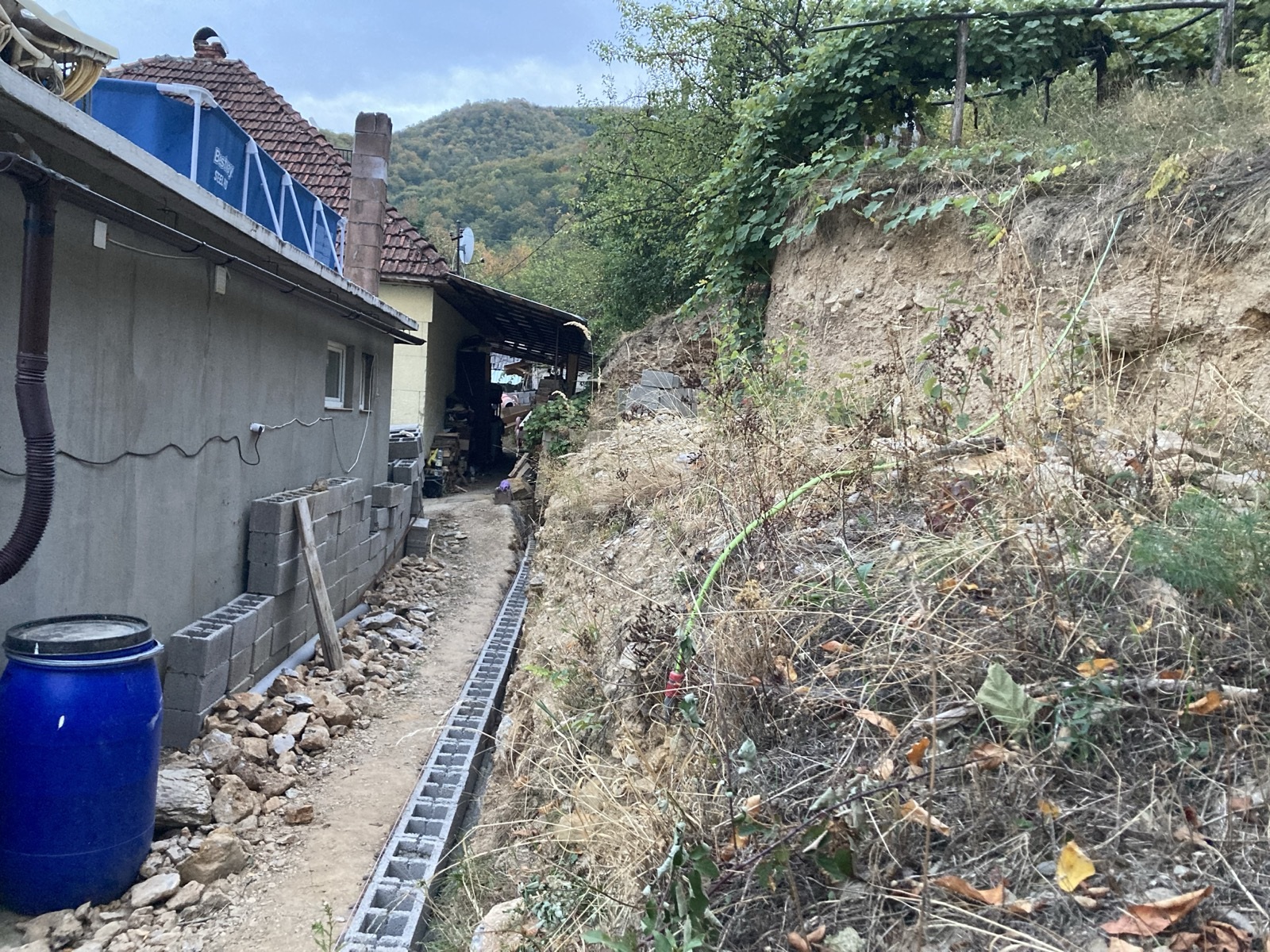

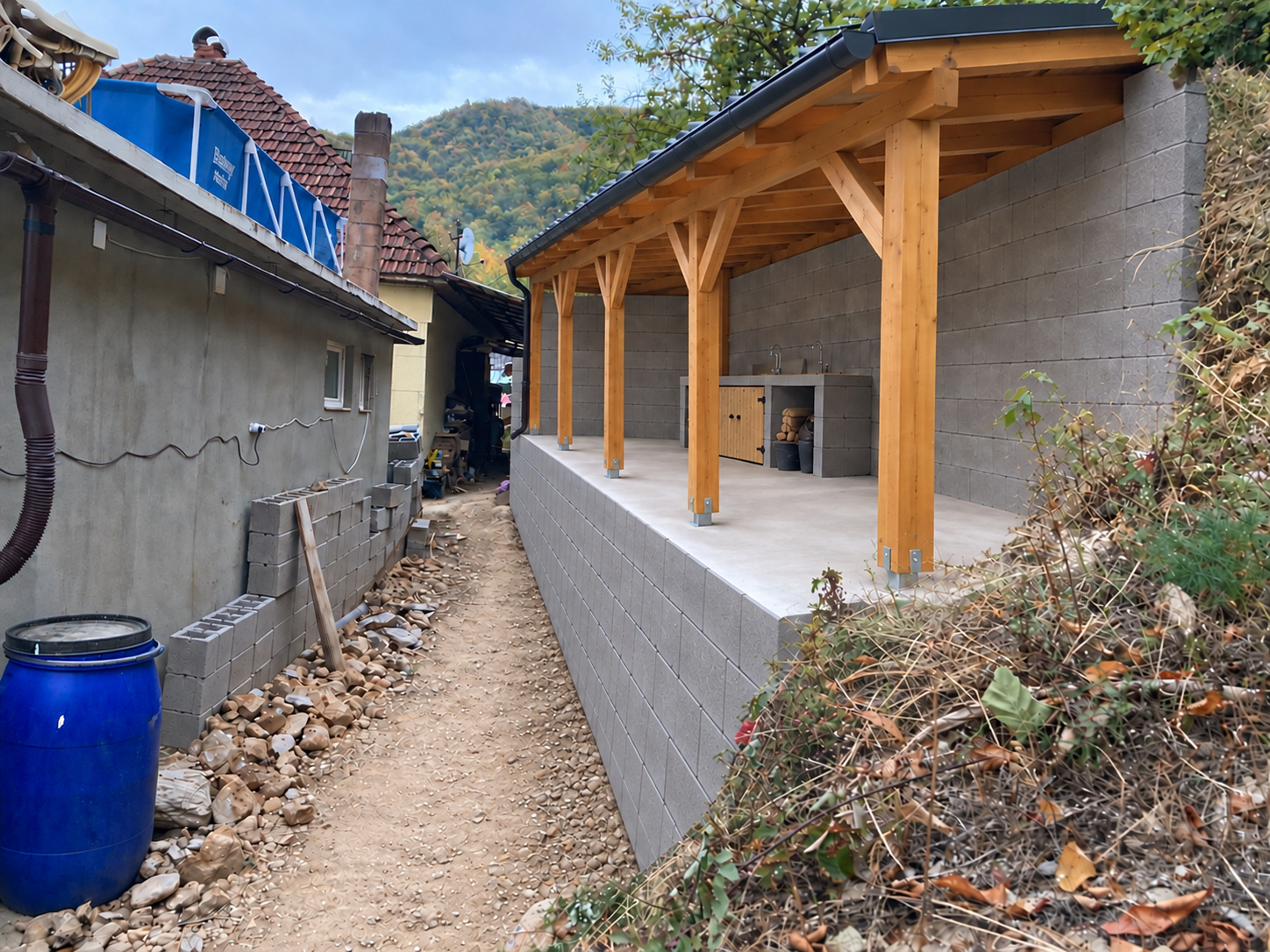

ÎnainteDupăAleea, spre șopron

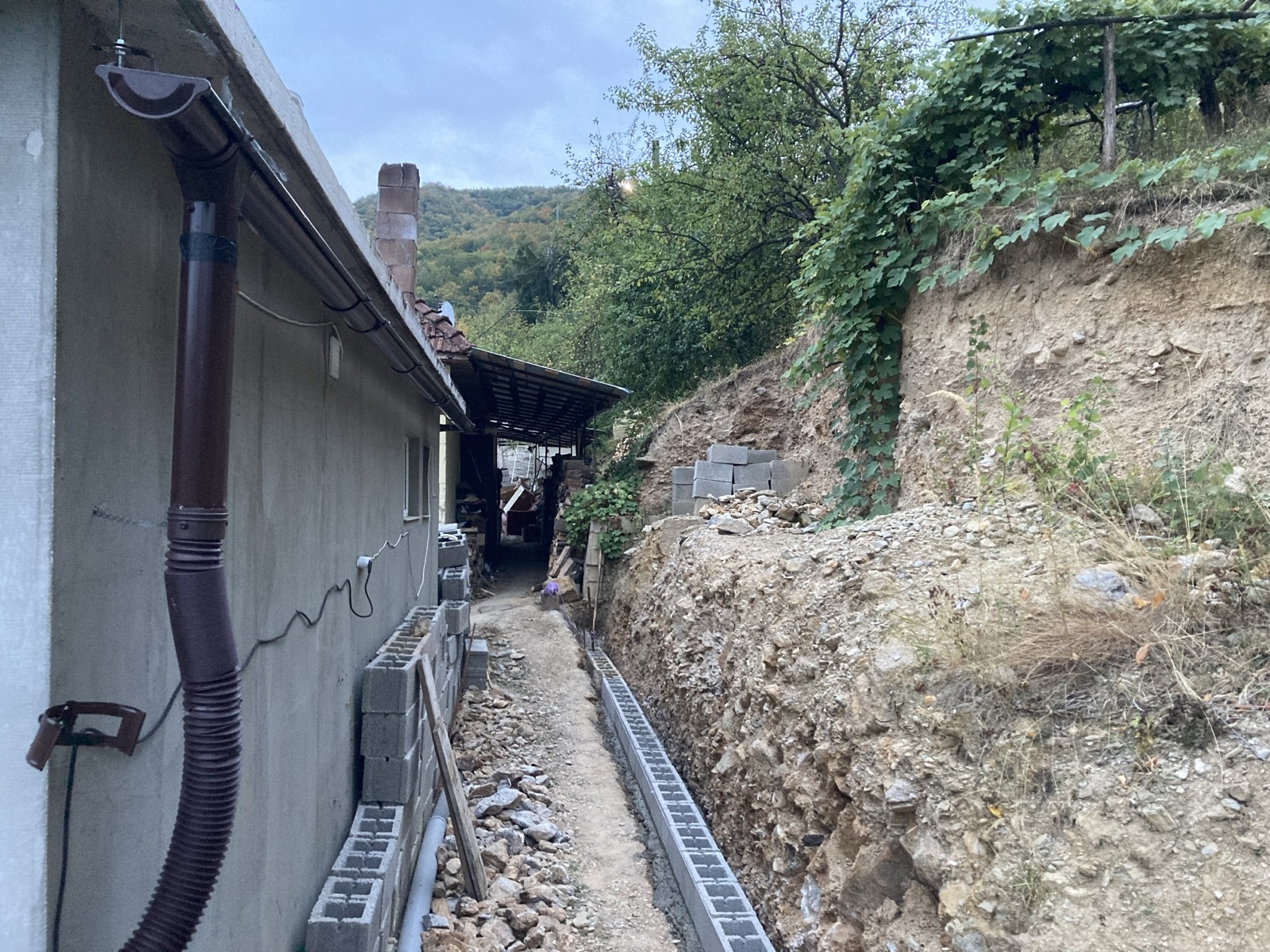

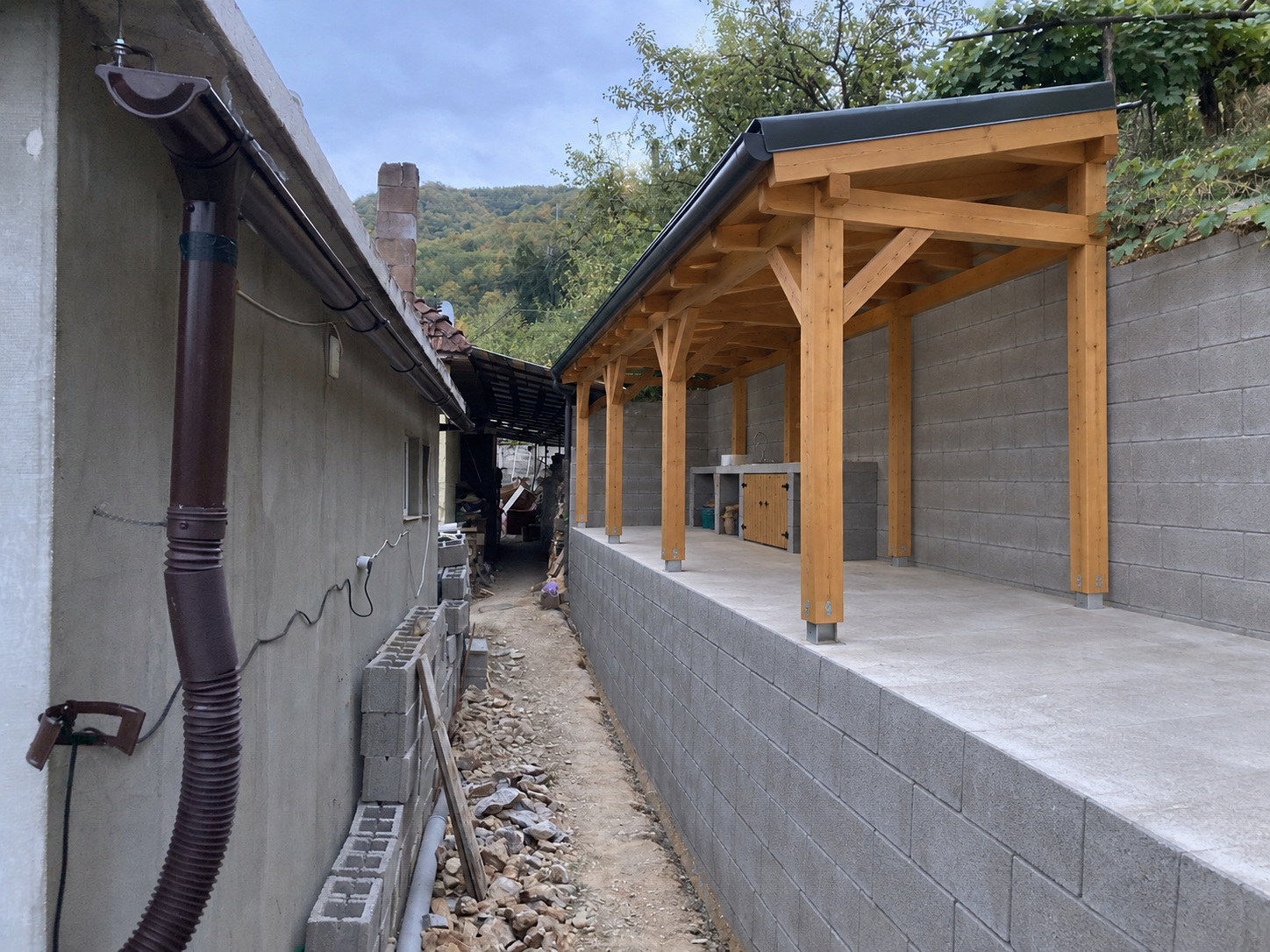

ÎnainteDupăAleea, lângă burlan

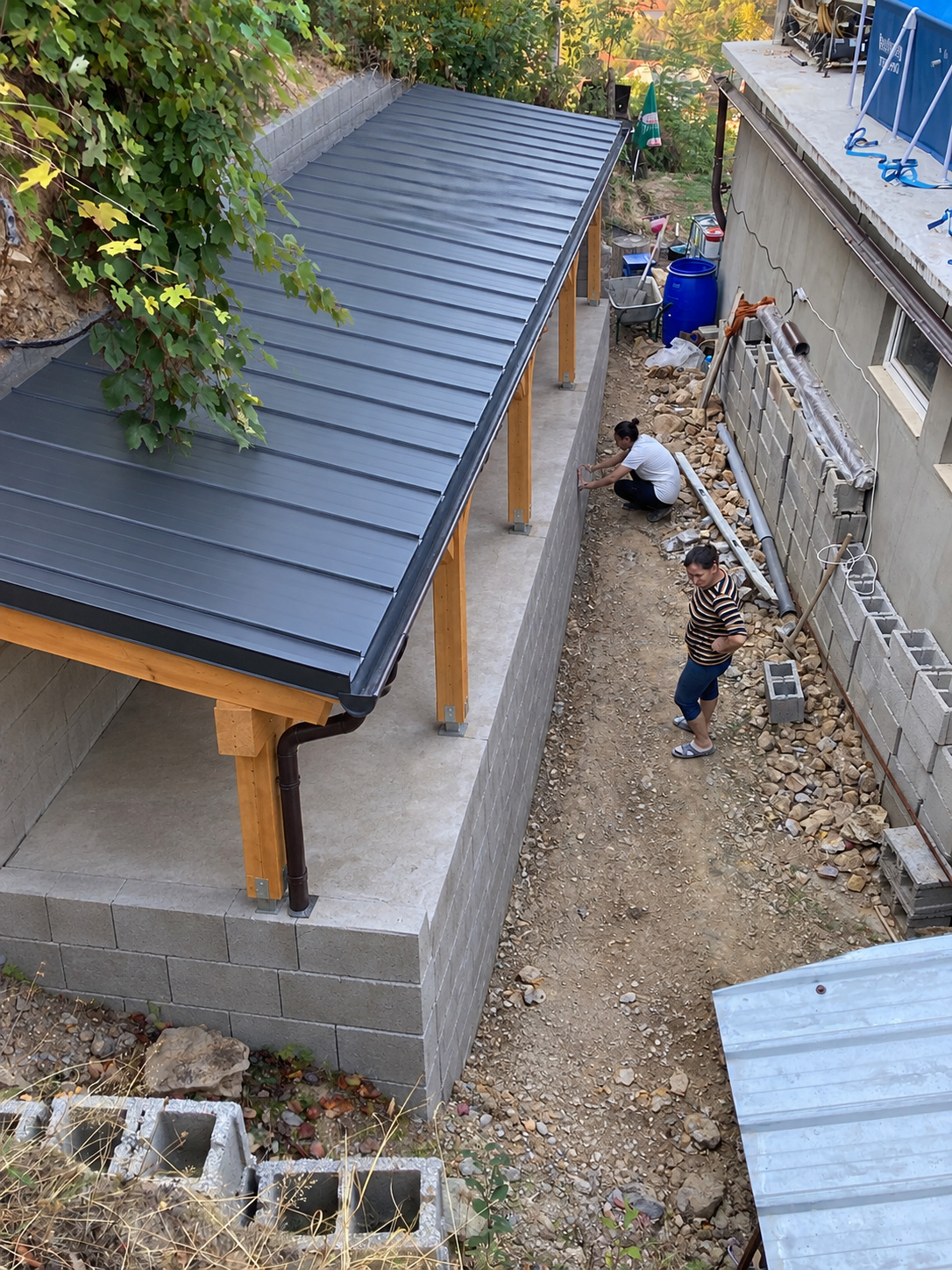

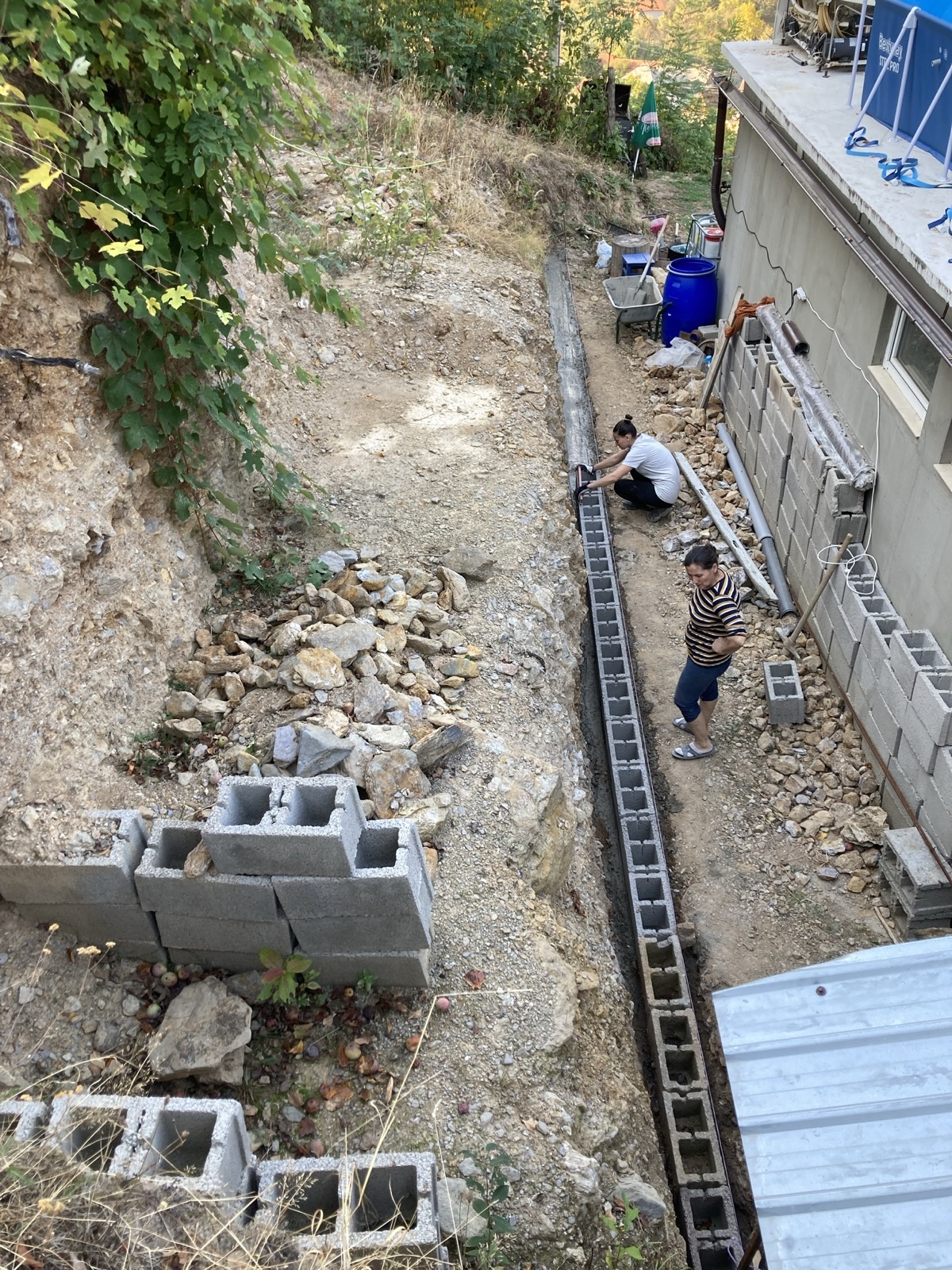

ÎnainteDupăDe sus, de-a lungul zidului

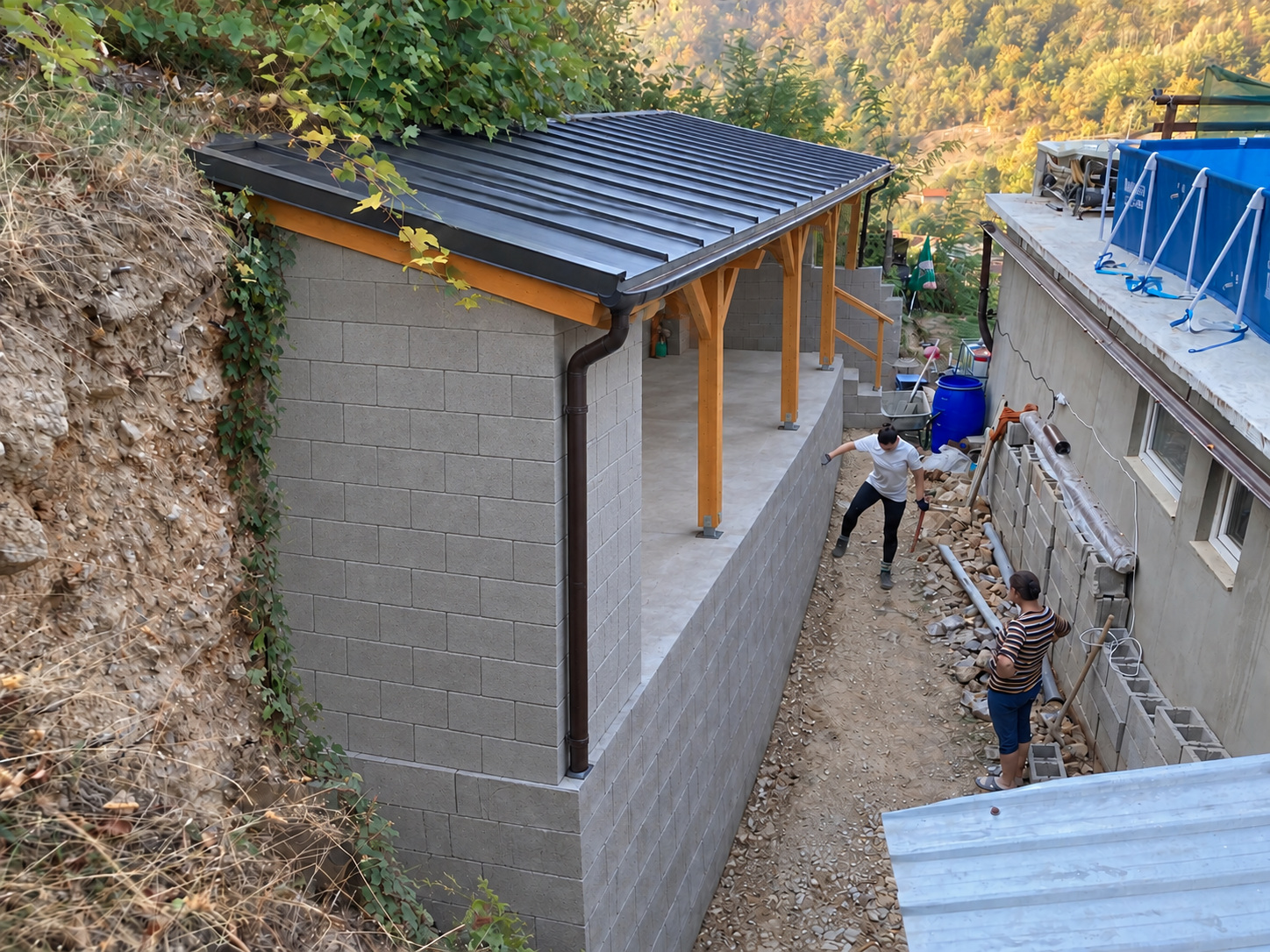

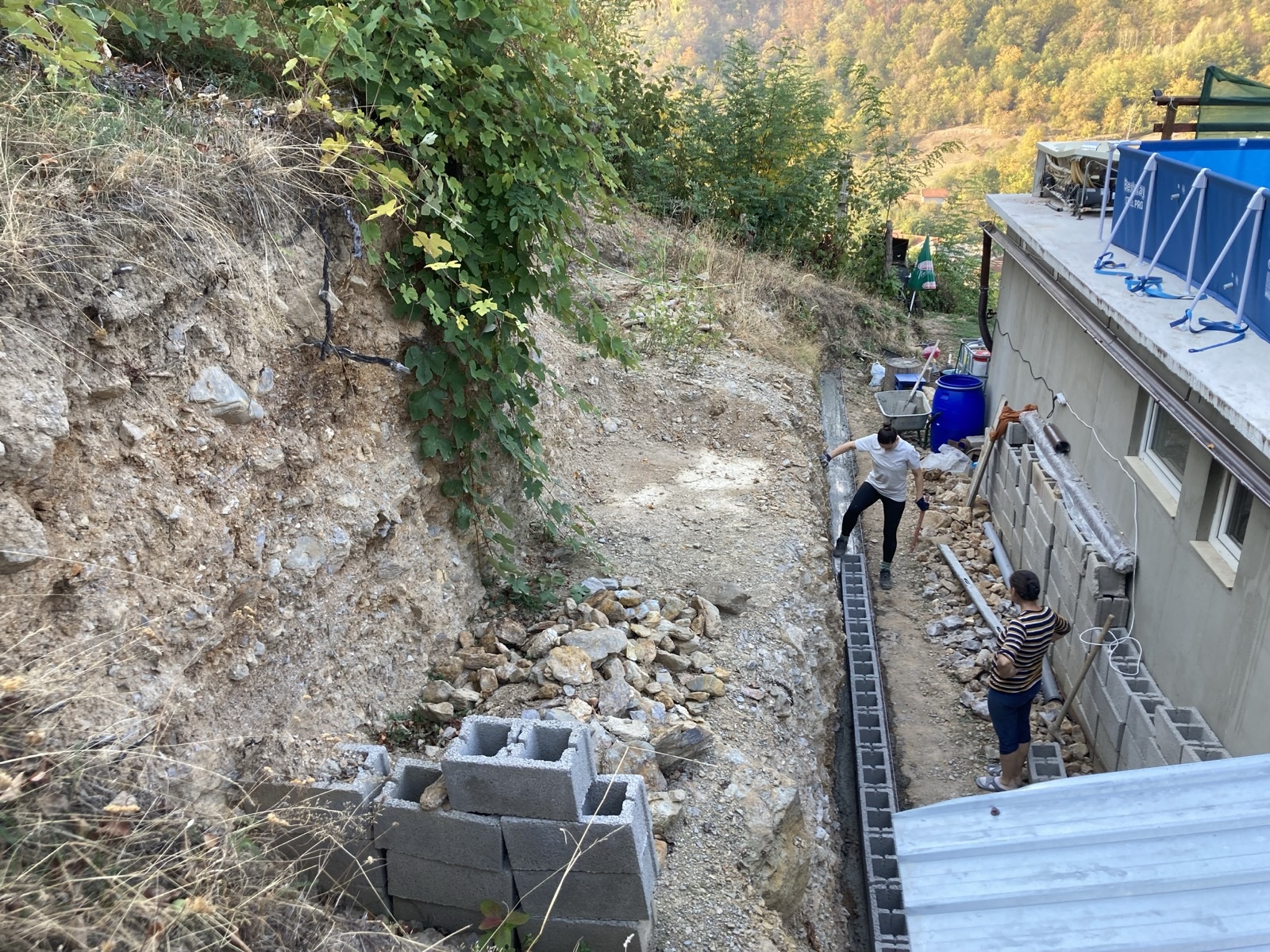

ÎnainteDupăDe sus, cadru larg

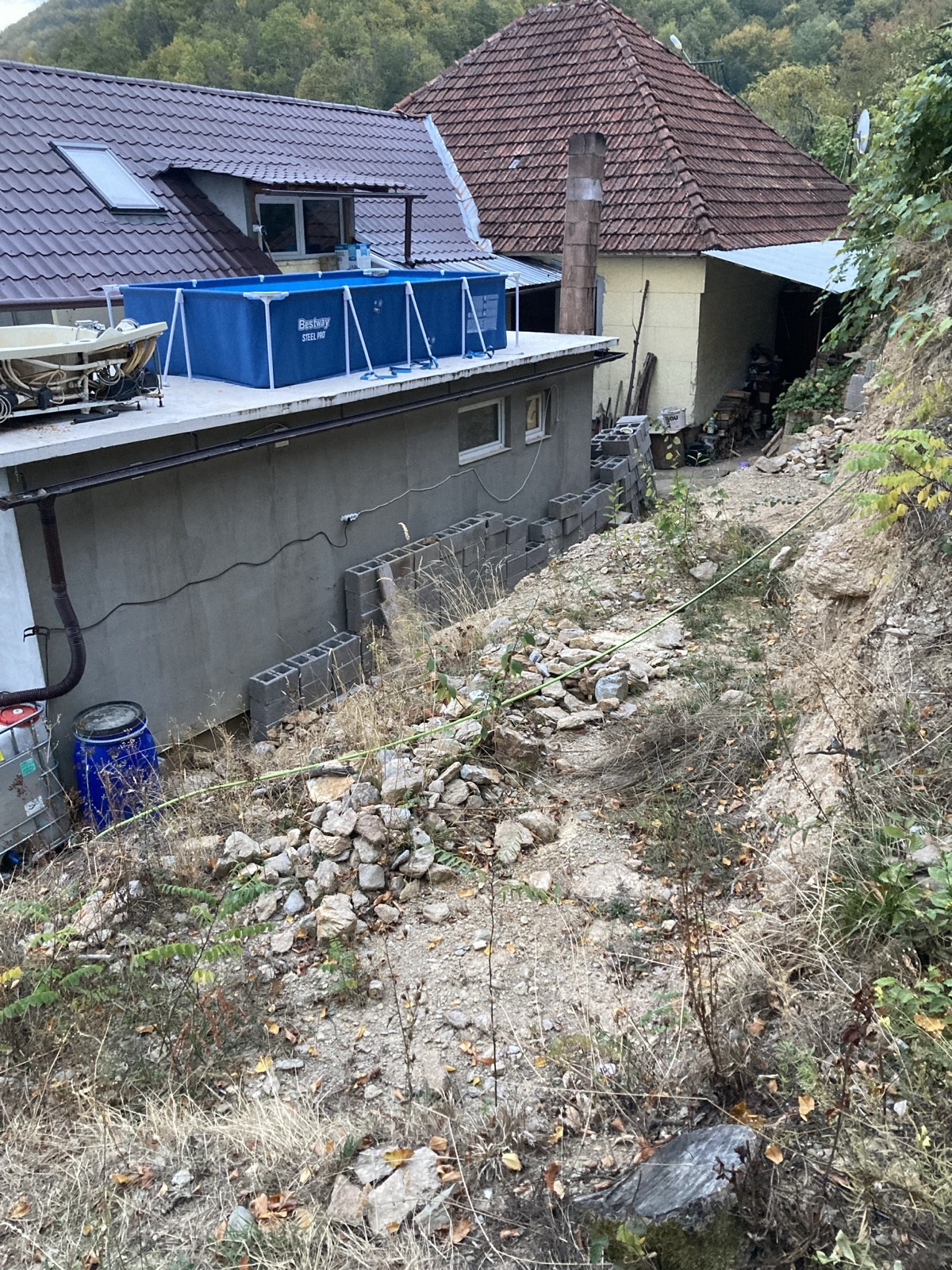

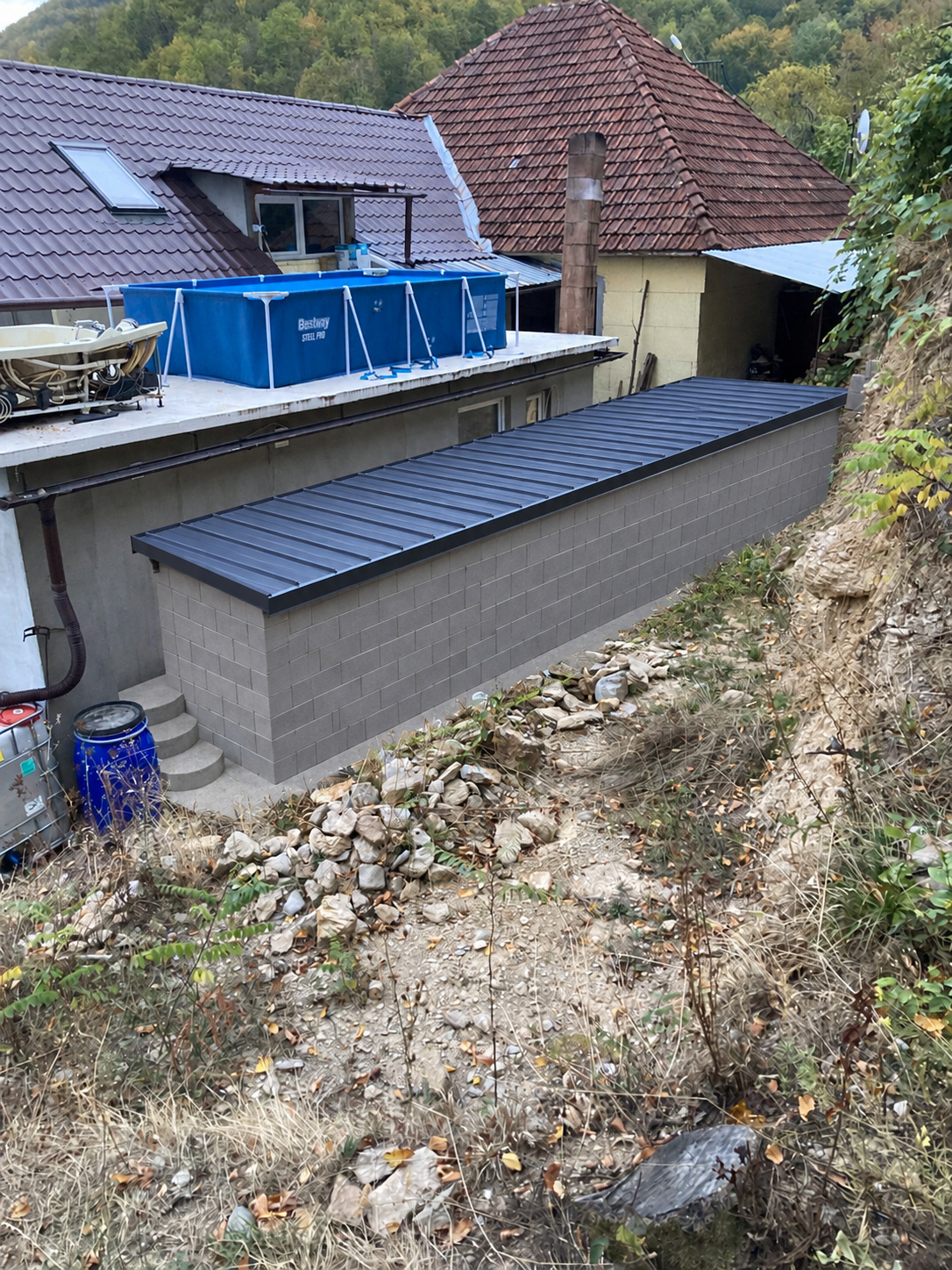

ÎnainteDupăDe pe pantă, spre casă

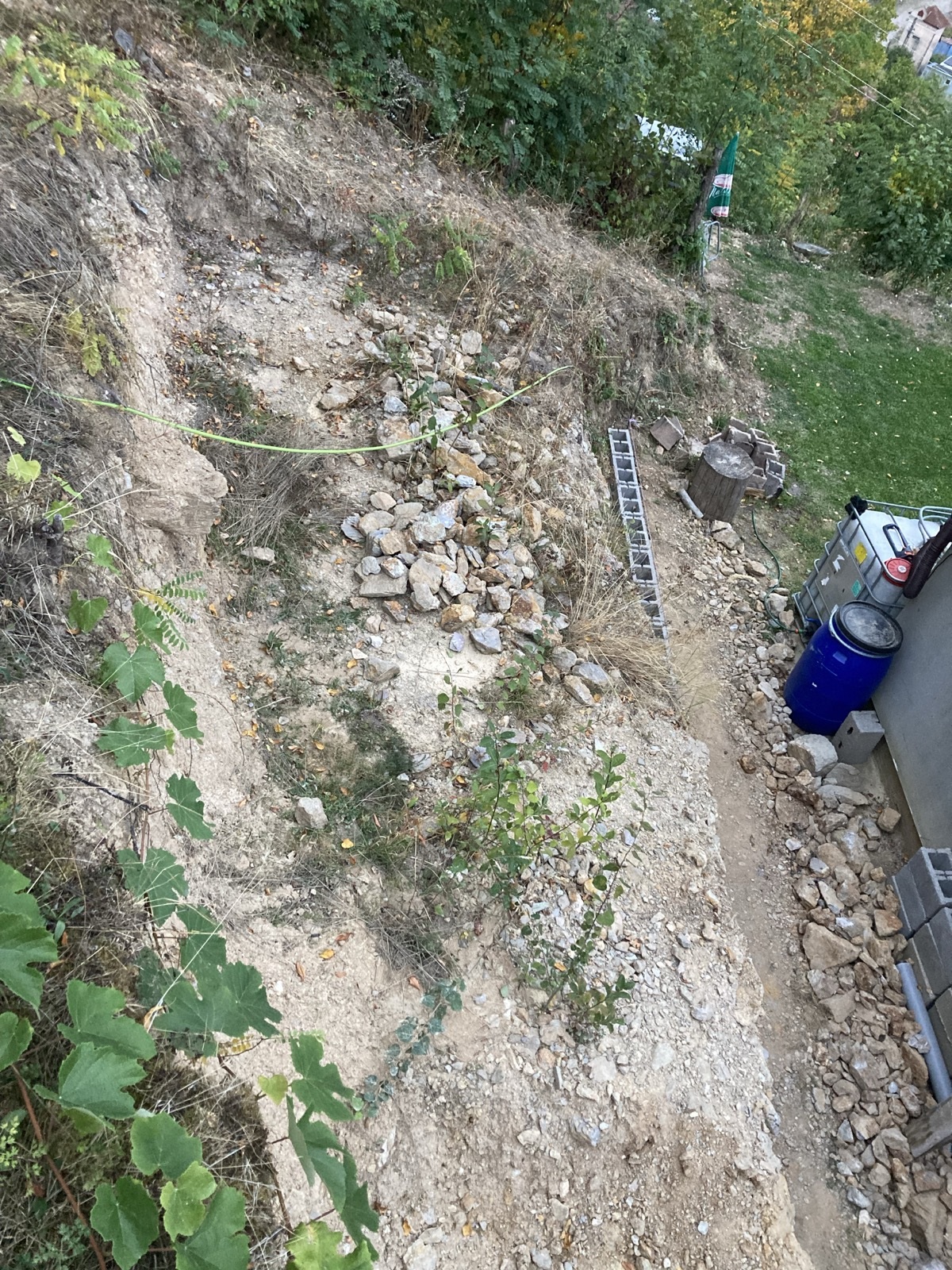

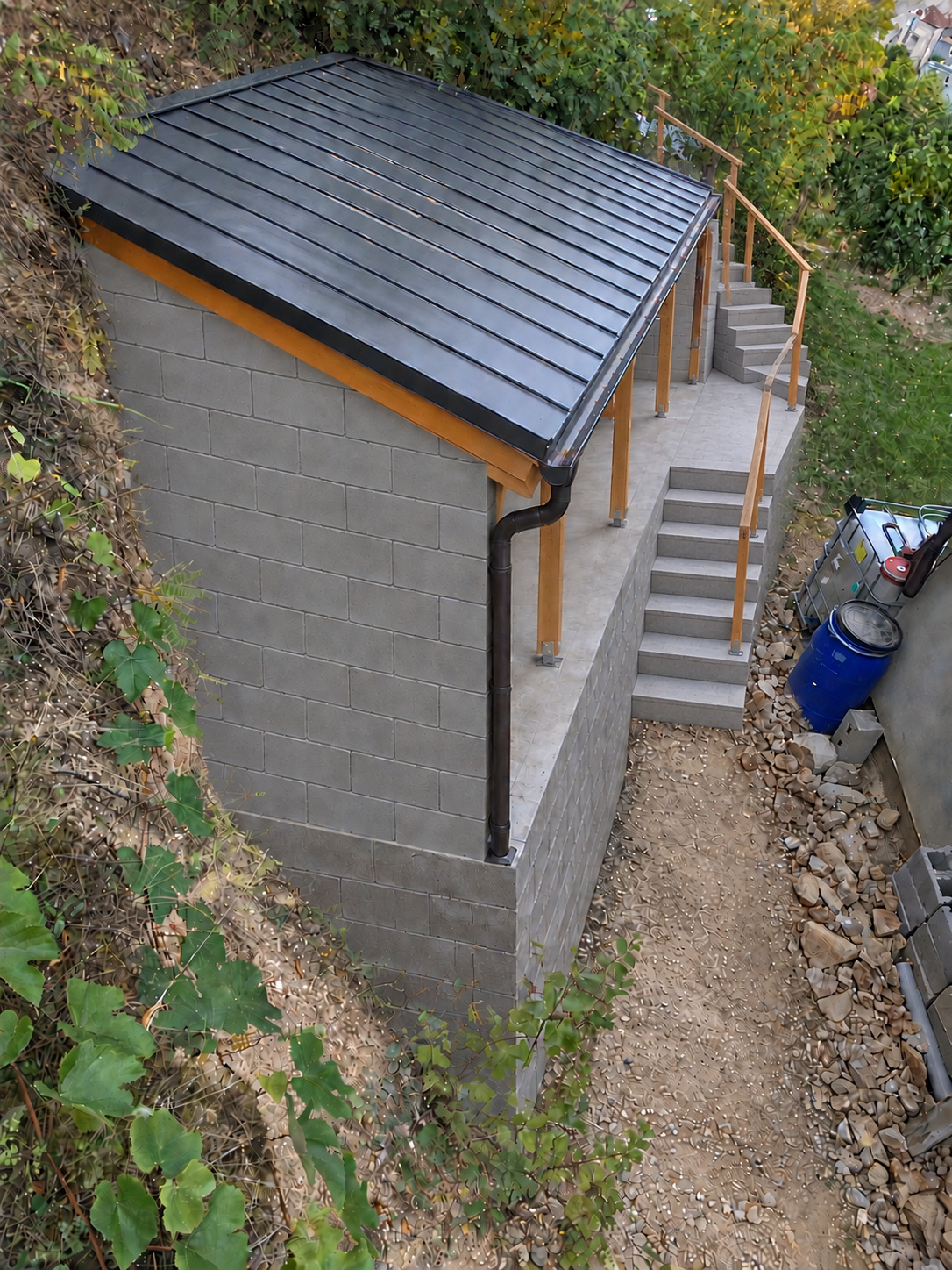

ÎnainteDupăDe sus, spre curte

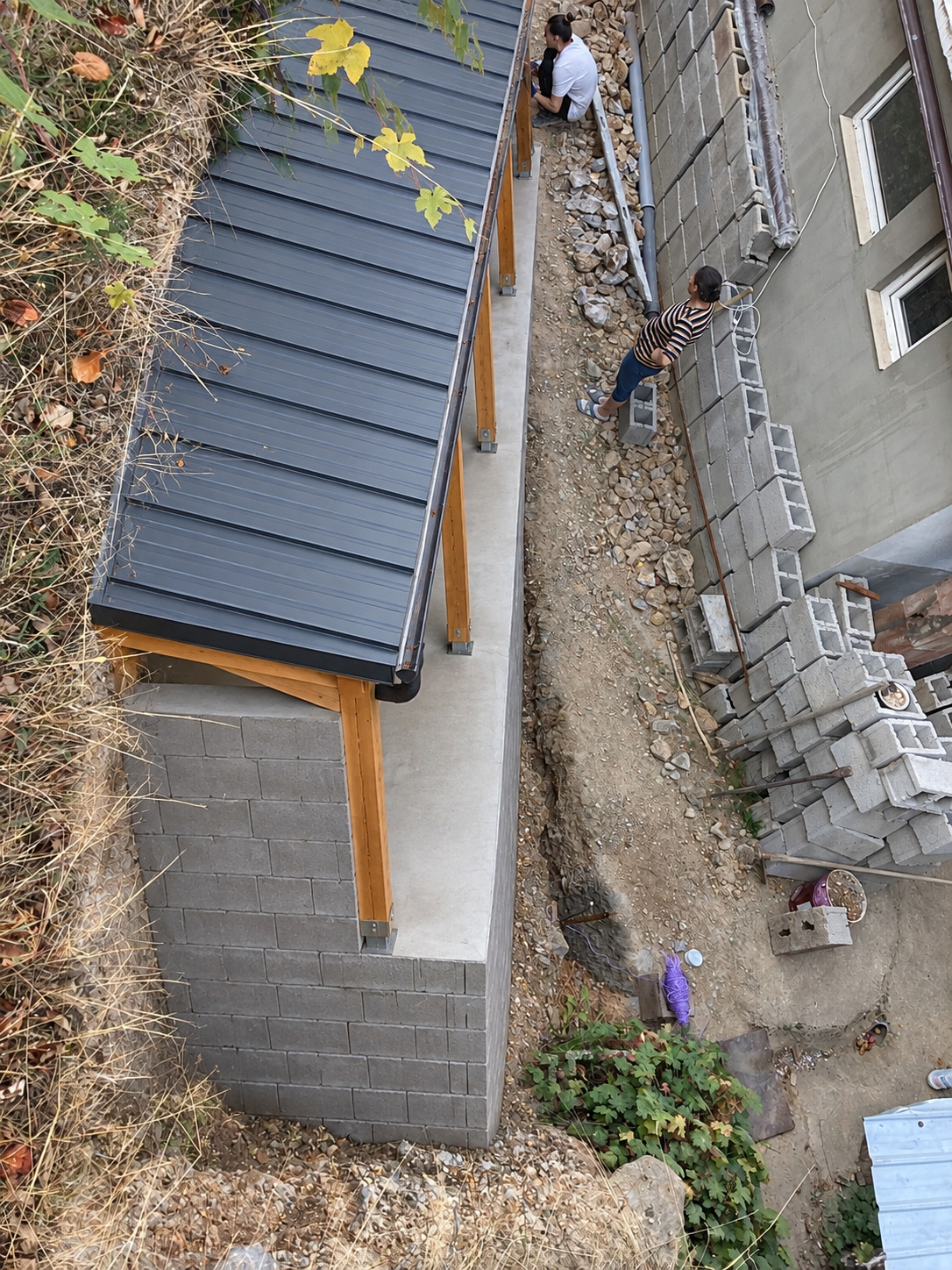

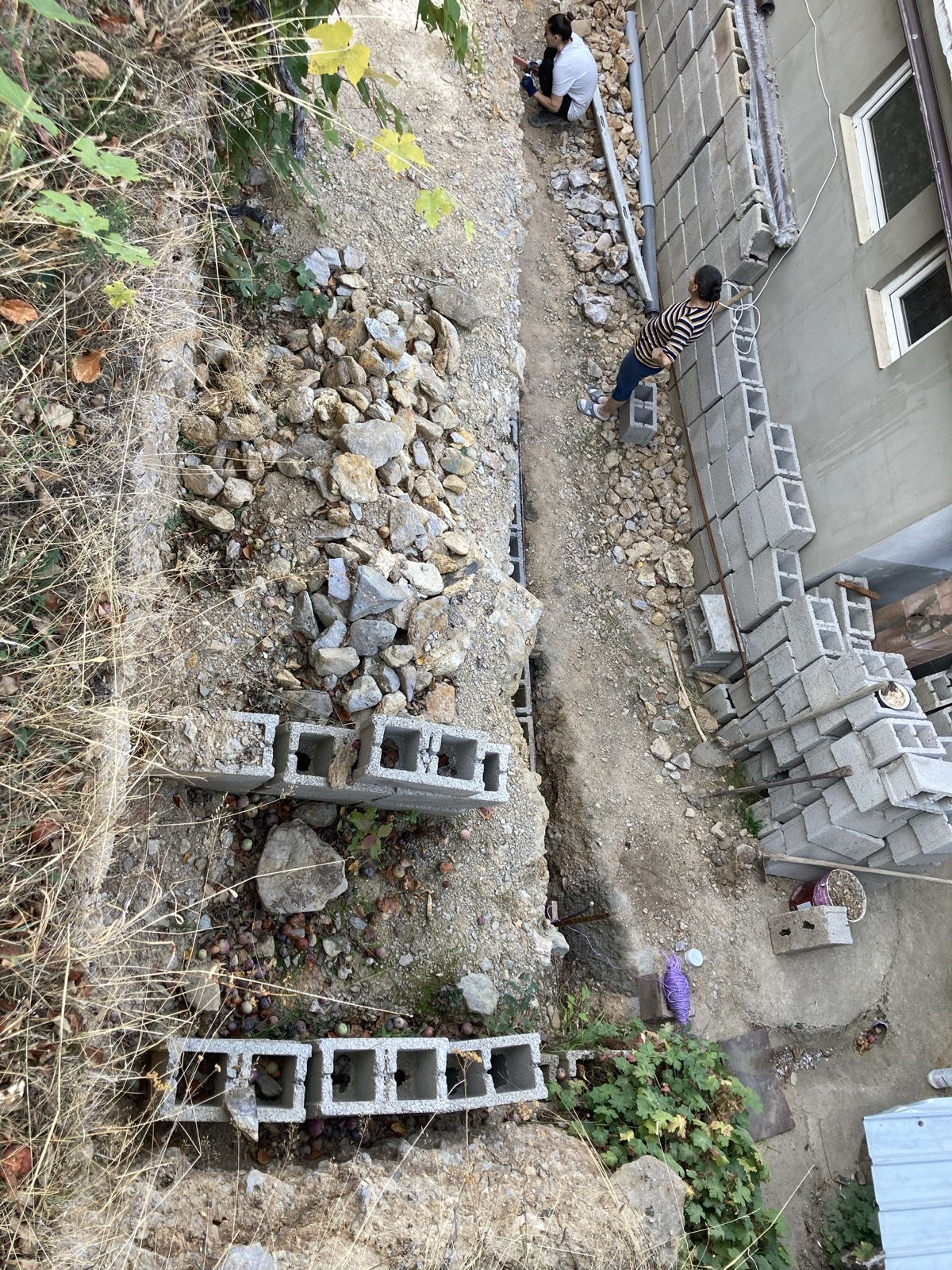

ÎnainteDupăDeasupra fundației

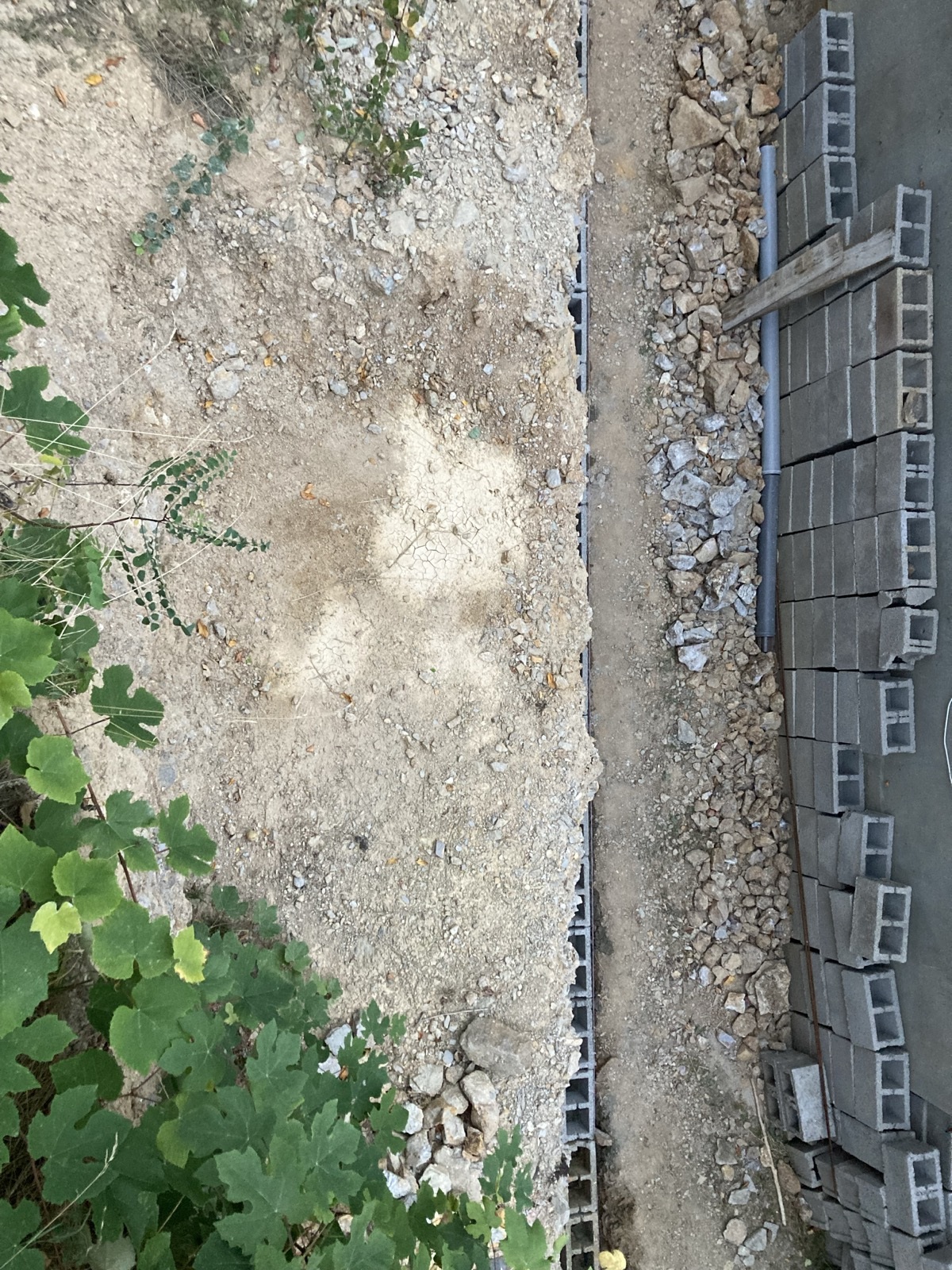

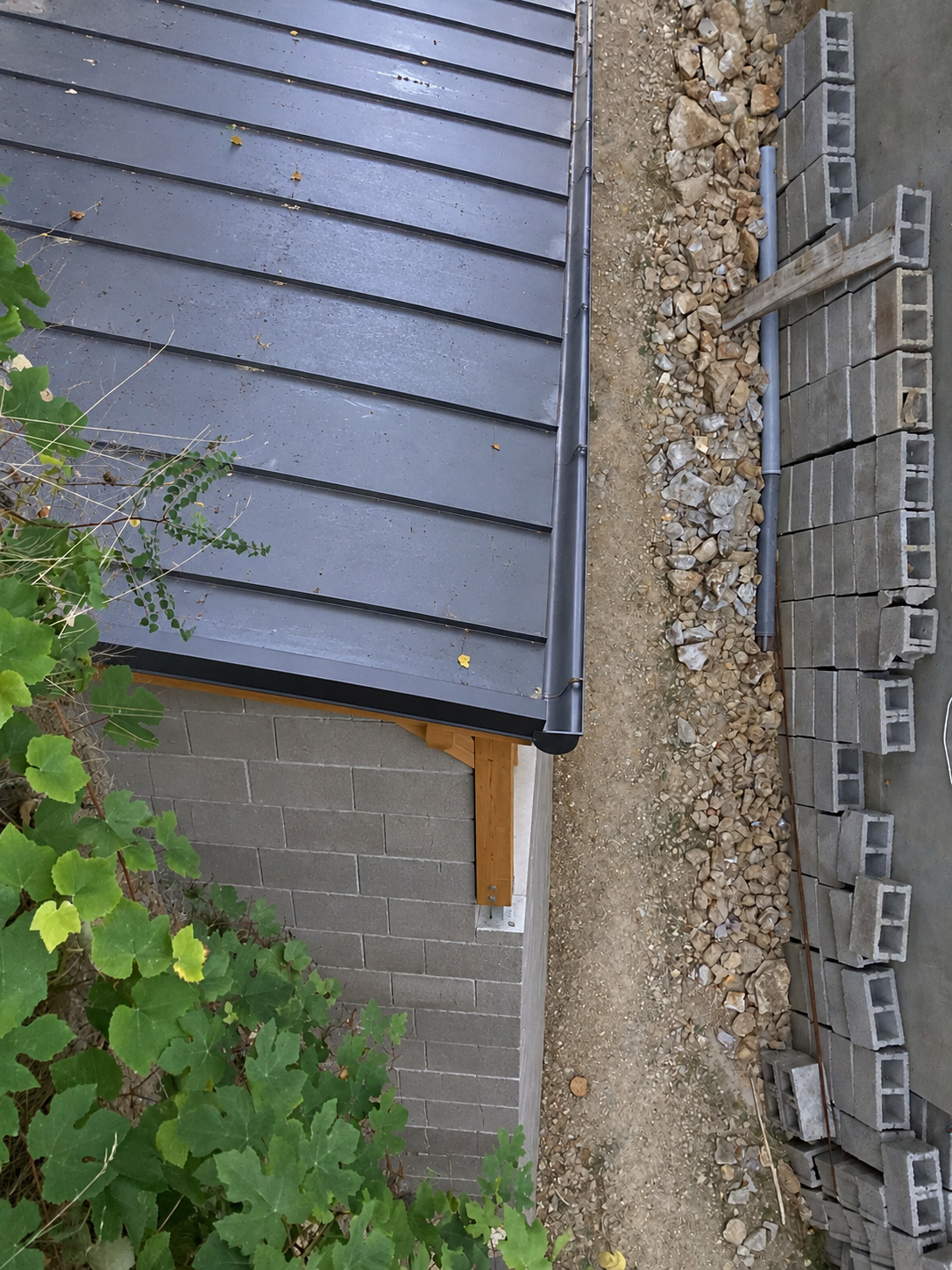

ÎnainteDupăPrivire verticală pe alee

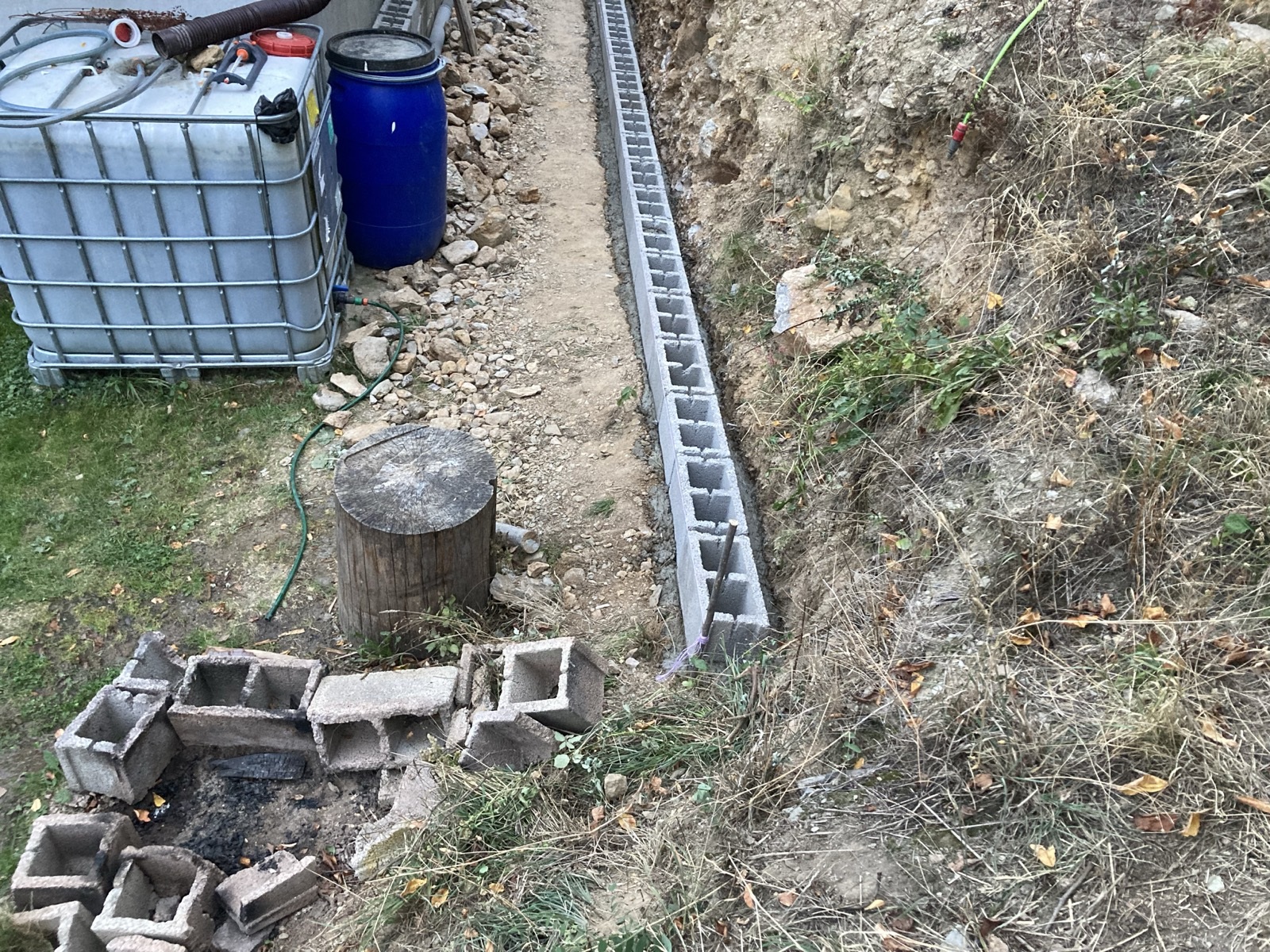

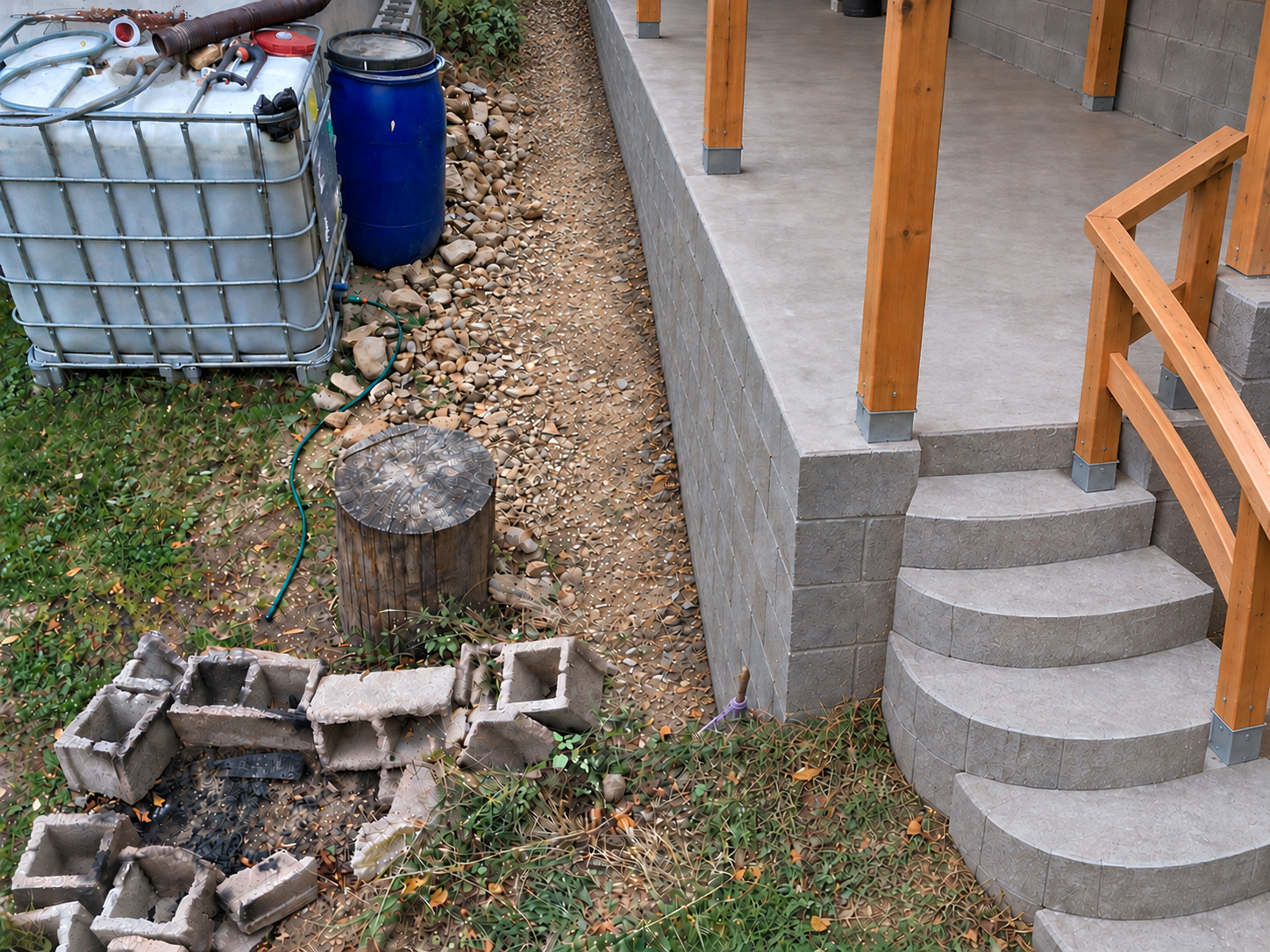

ÎnainteDupăIntrarea, văzută de sus

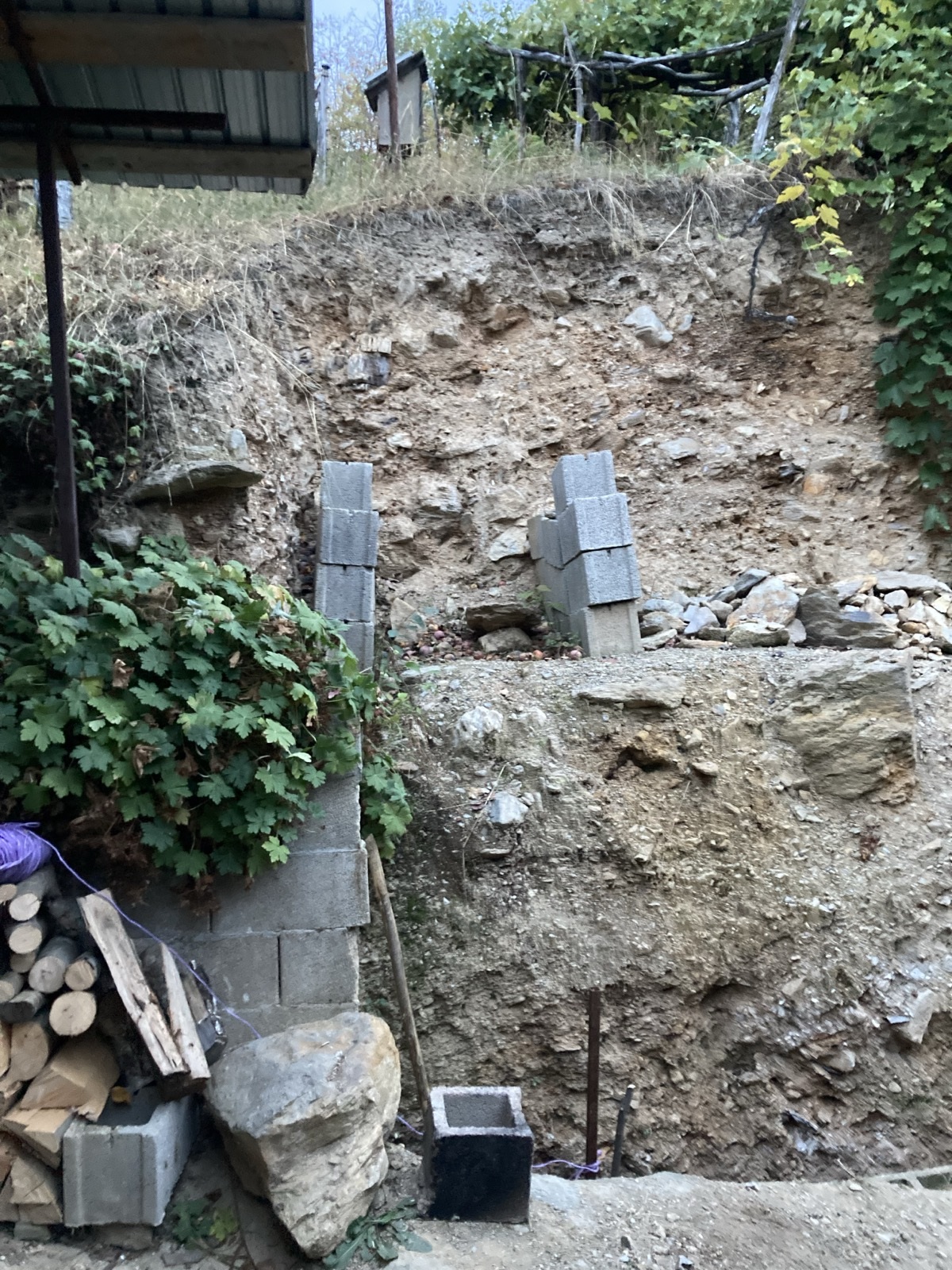

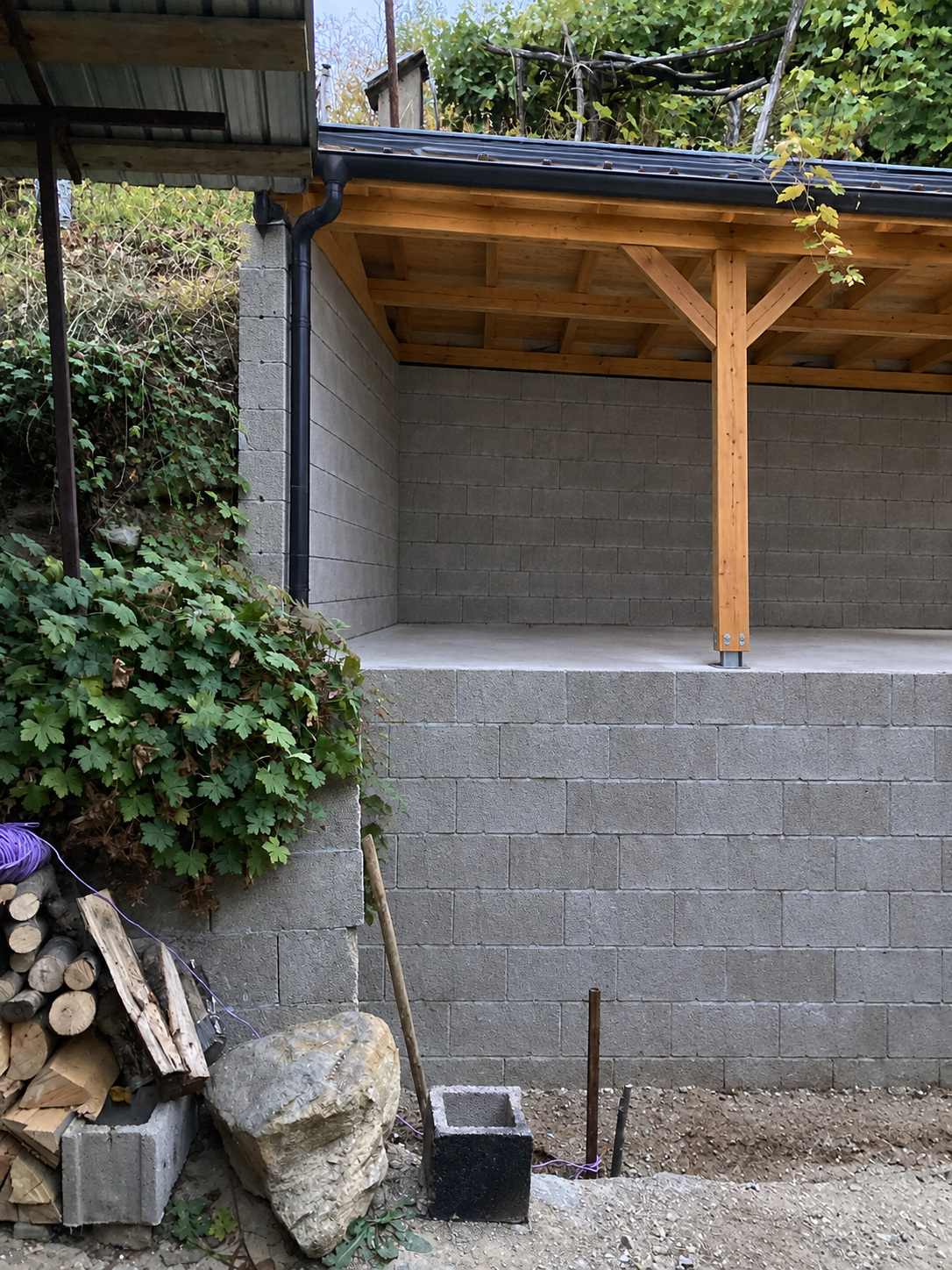

ÎnainteDupăCapătul de lângă șopron

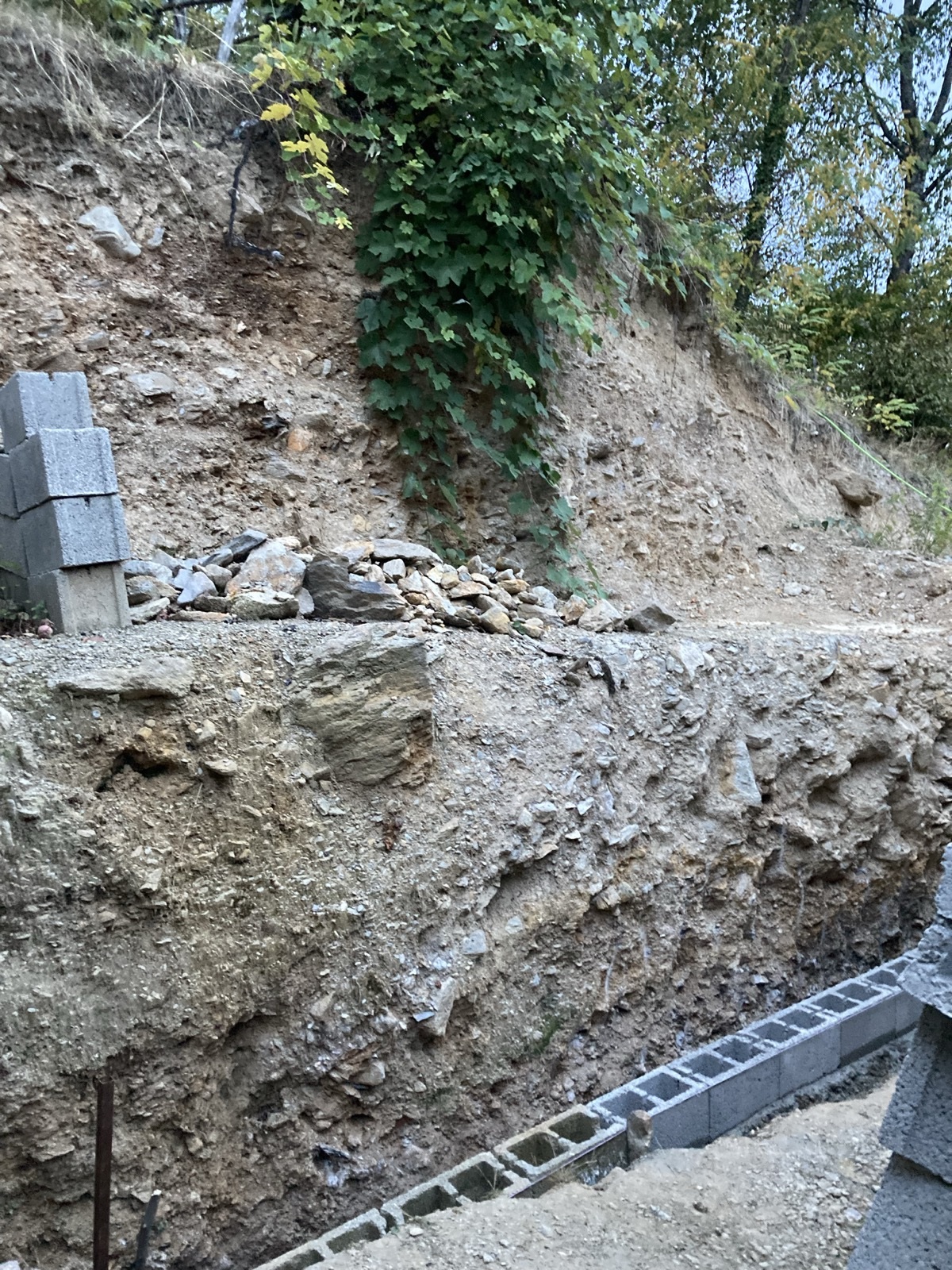

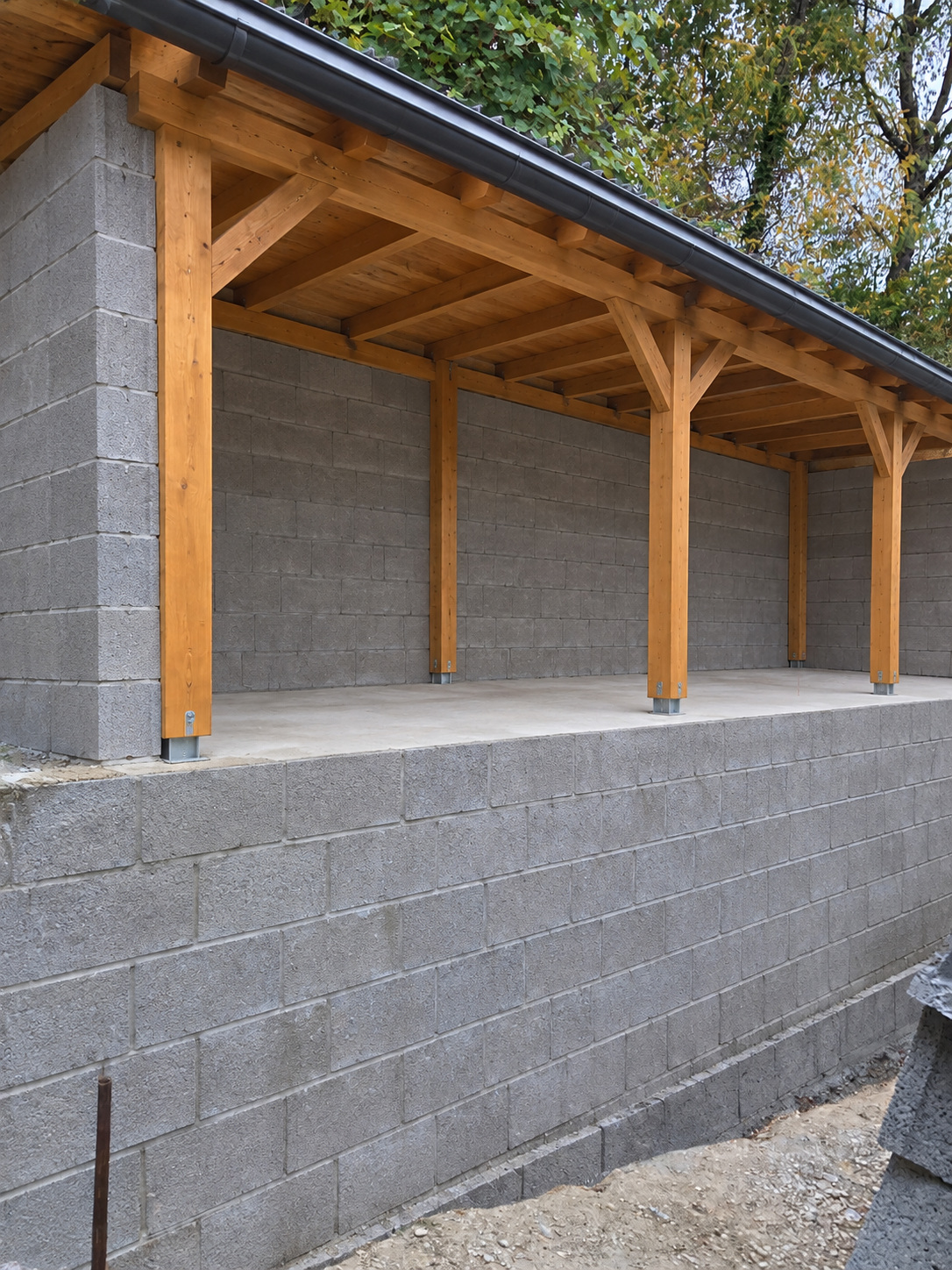

ÎnainteDupăZidul și terasa, de aproape

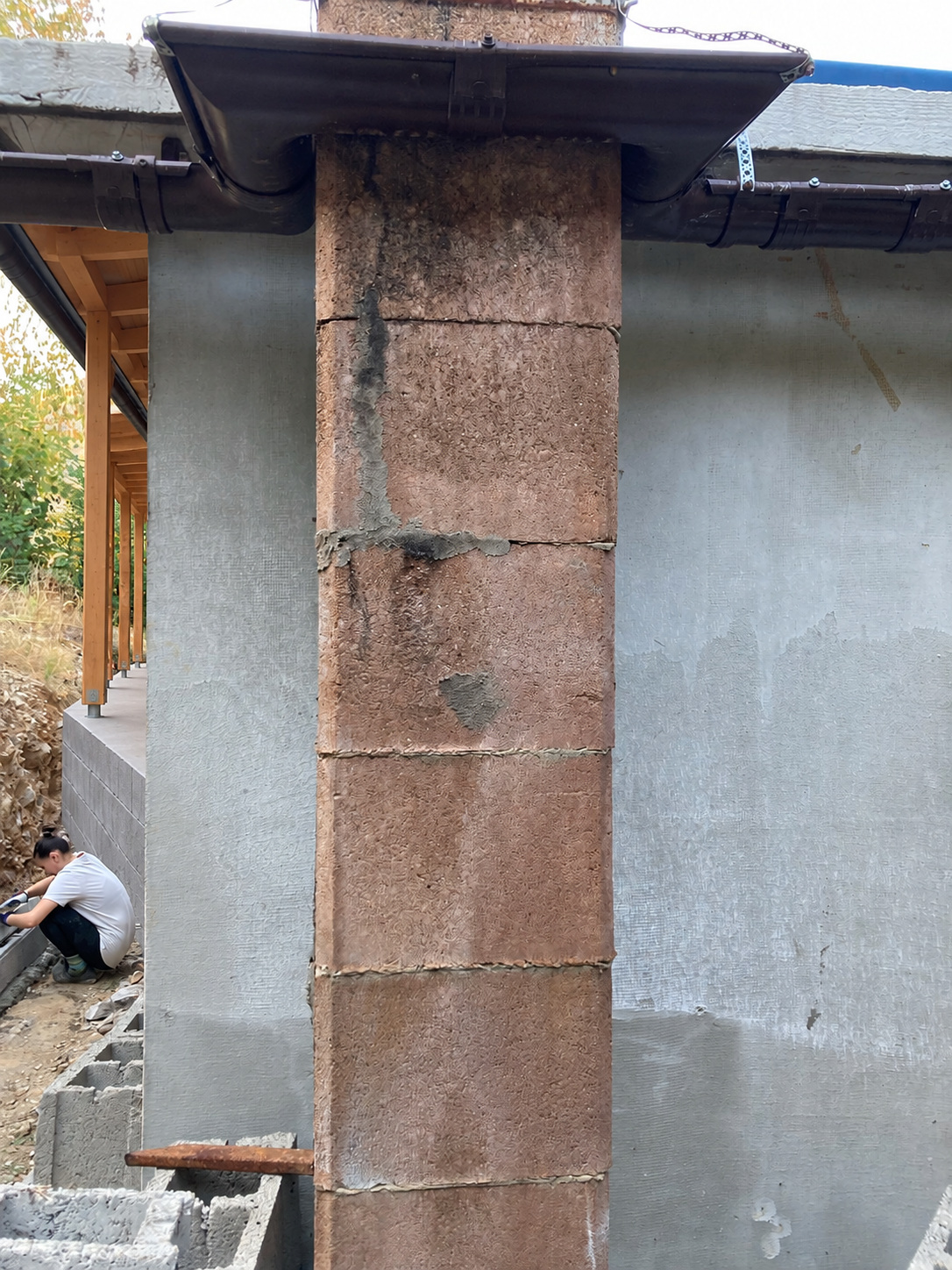

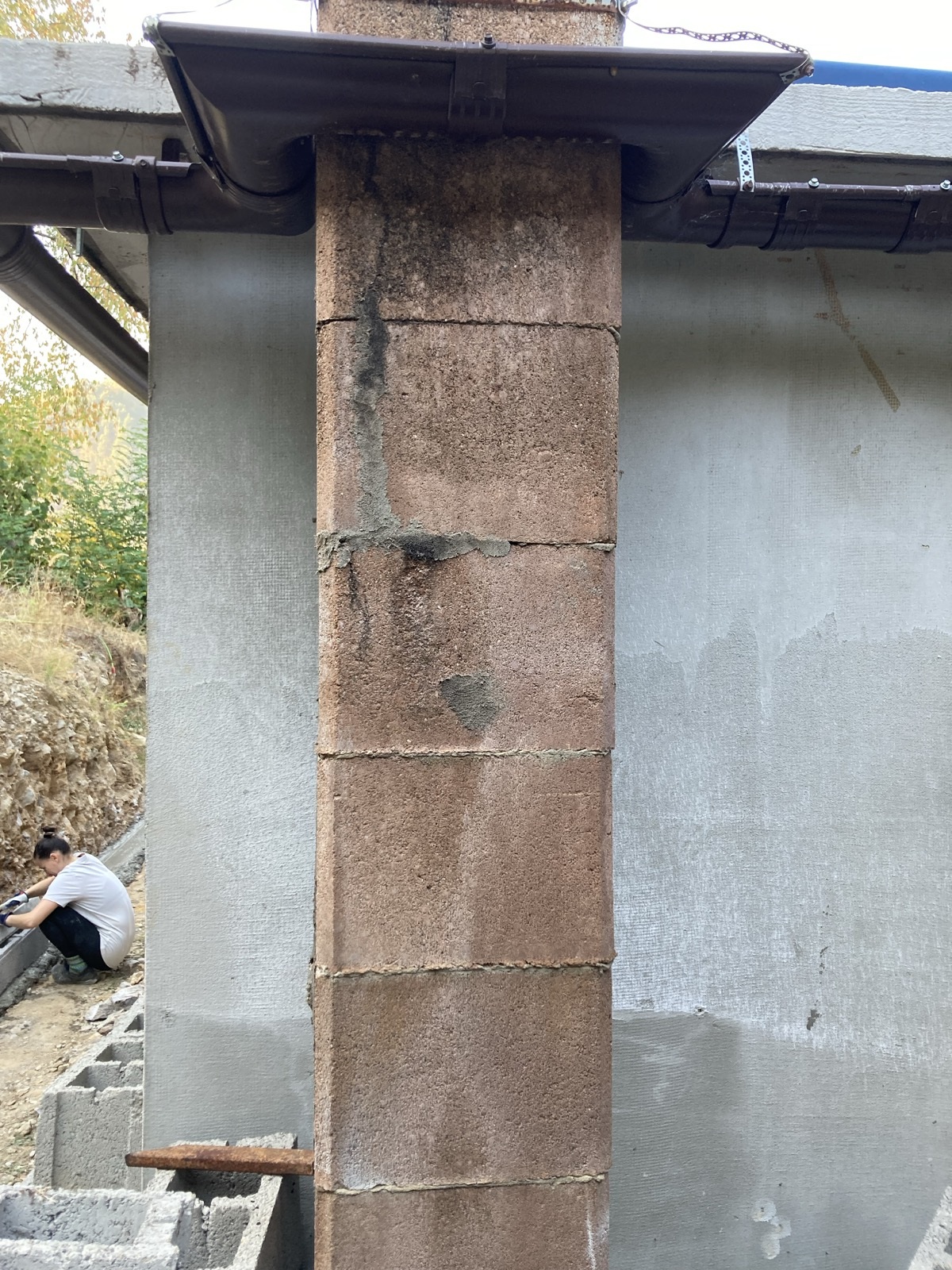

ÎnainteDupăTerasa din spatele coșului
ÎnainteDupăSimulări orientative; cotele și curbura scării se confirmă pe teren. Pot exista diferențe de detaliu față de fotografie.

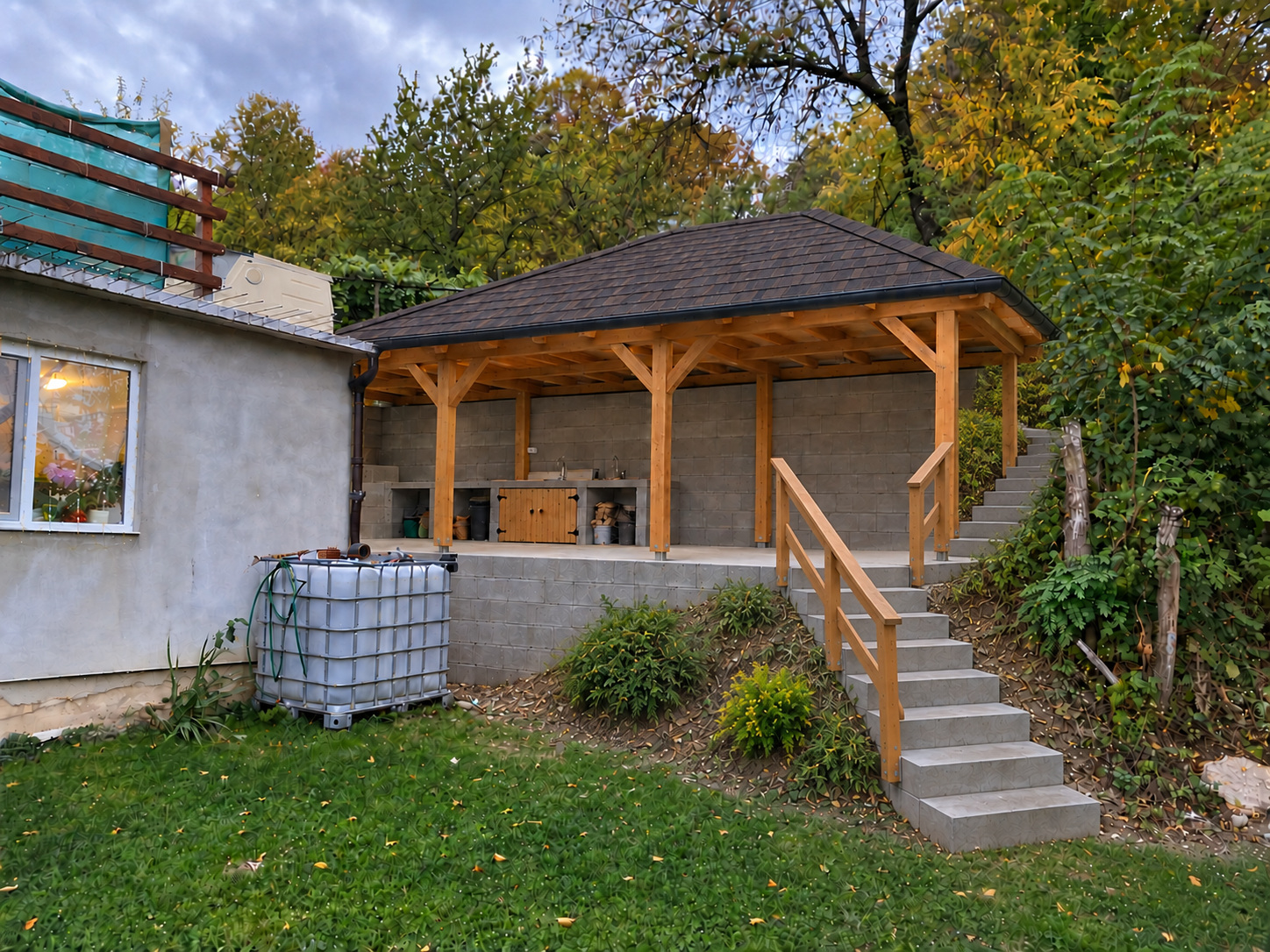

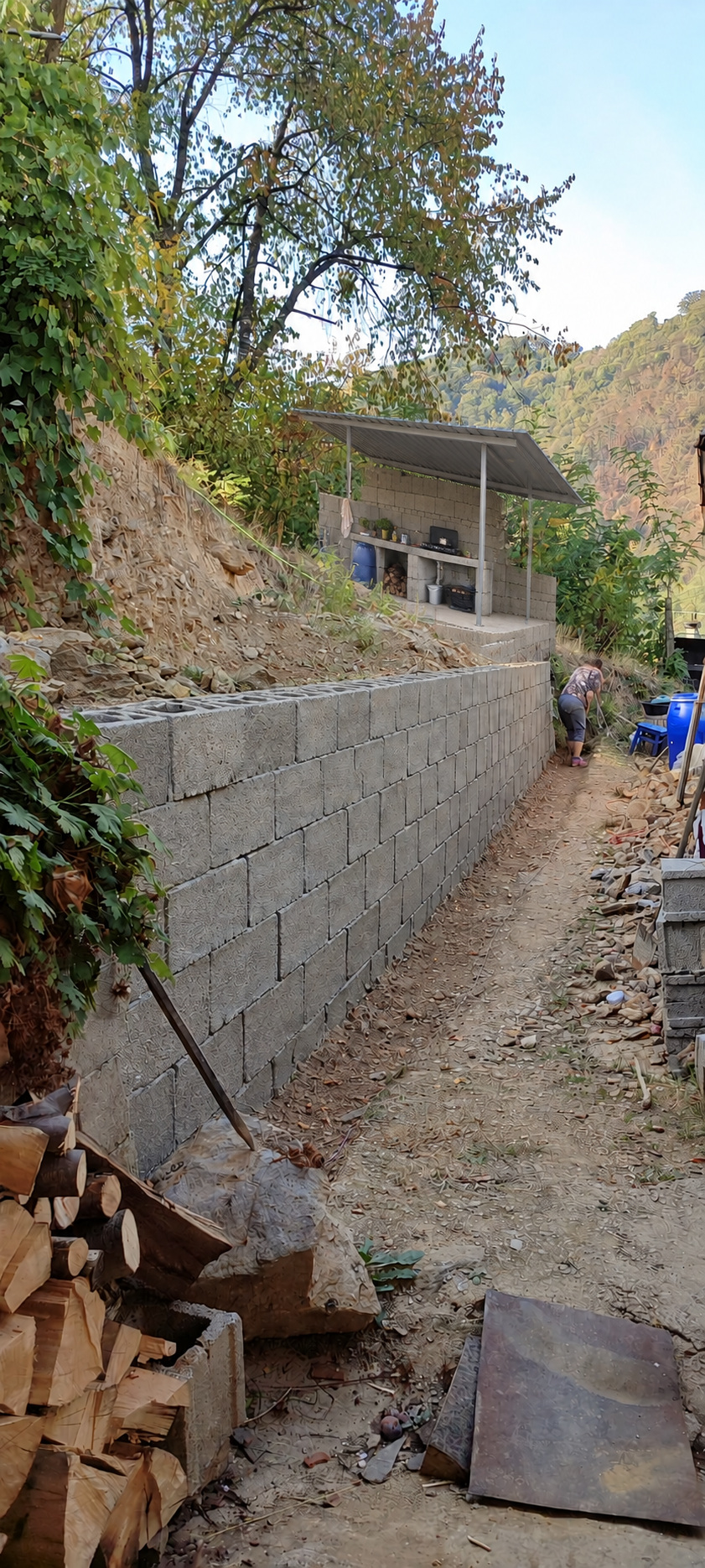

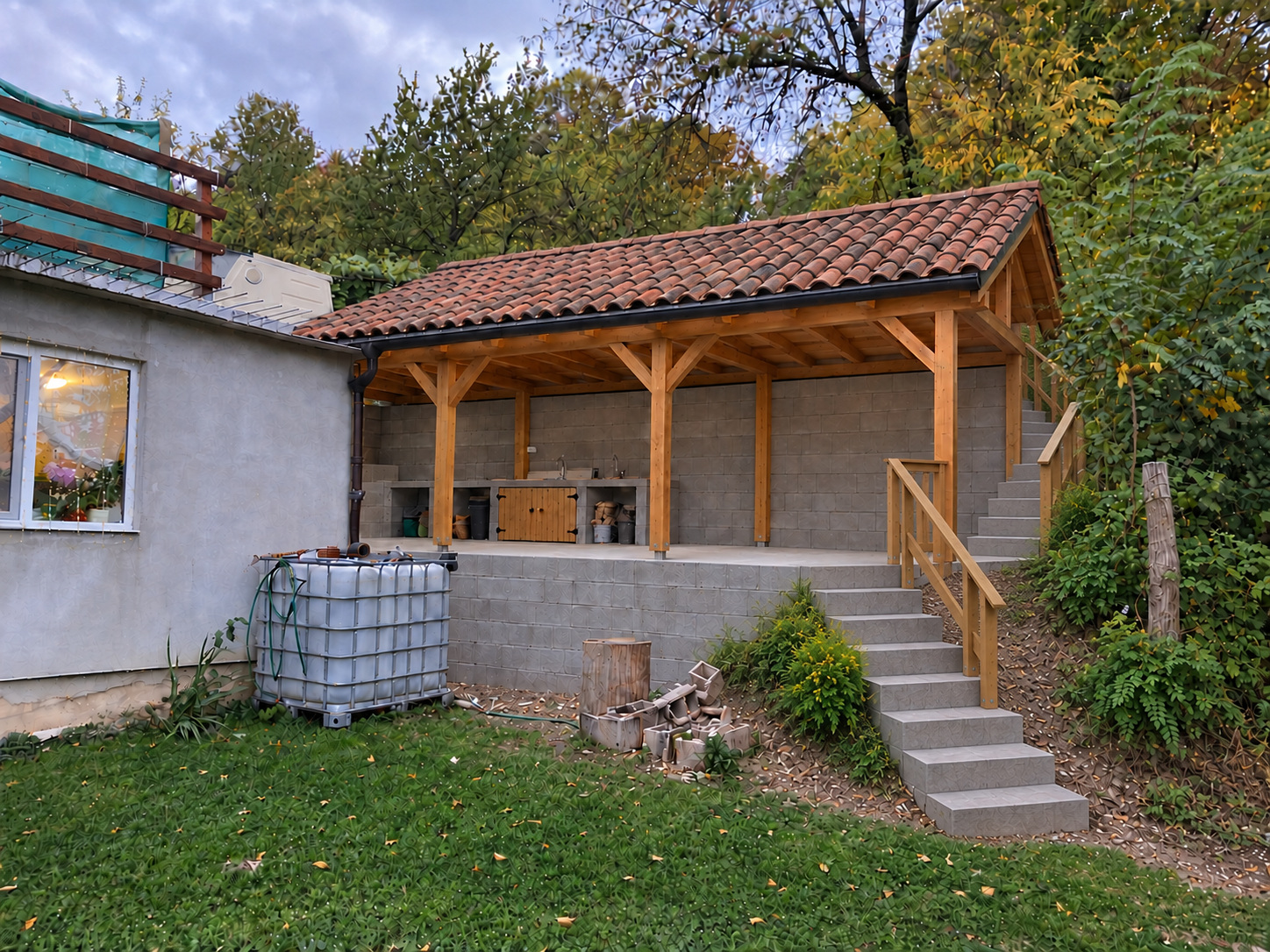

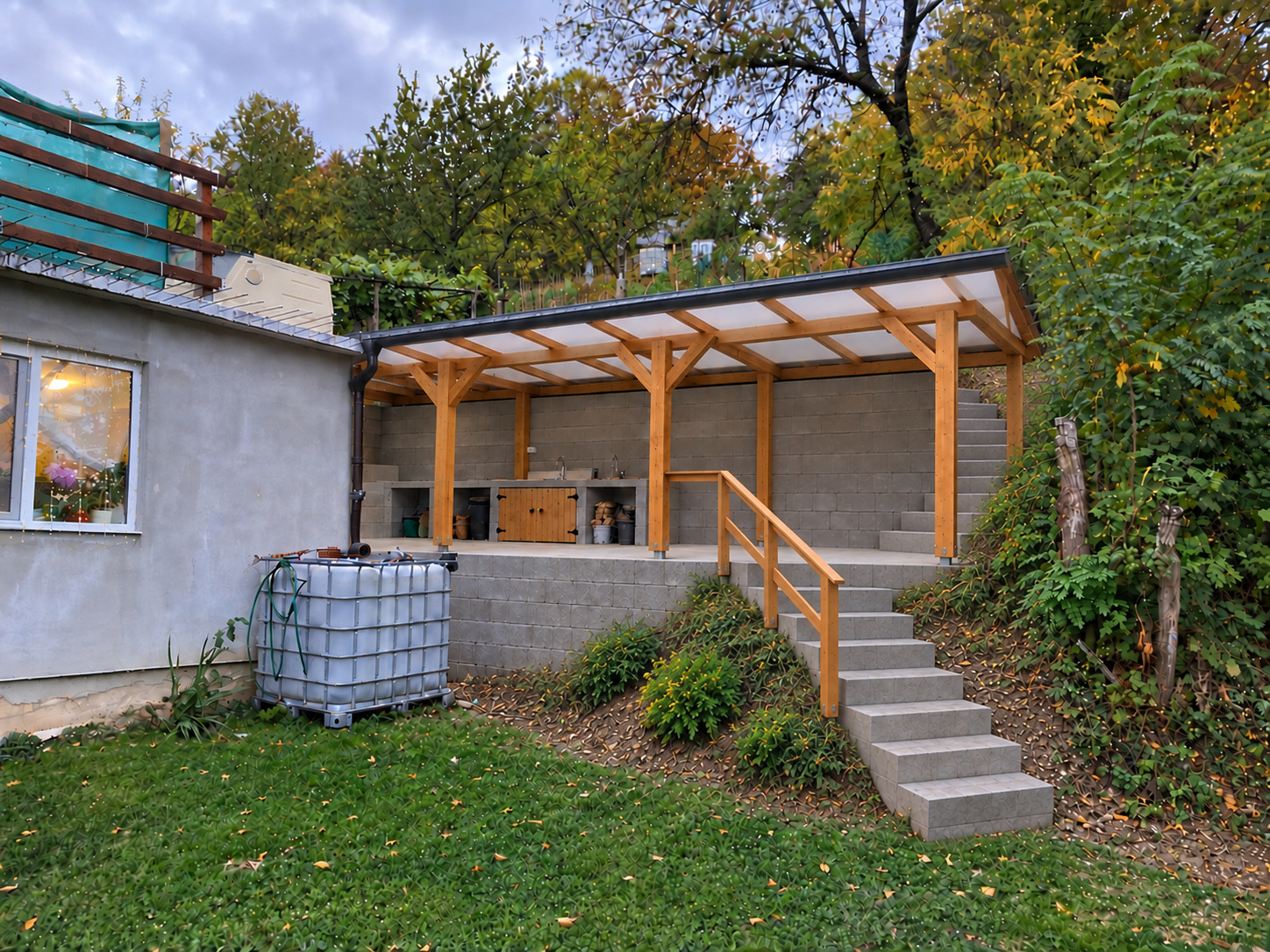

Traseul scărilor

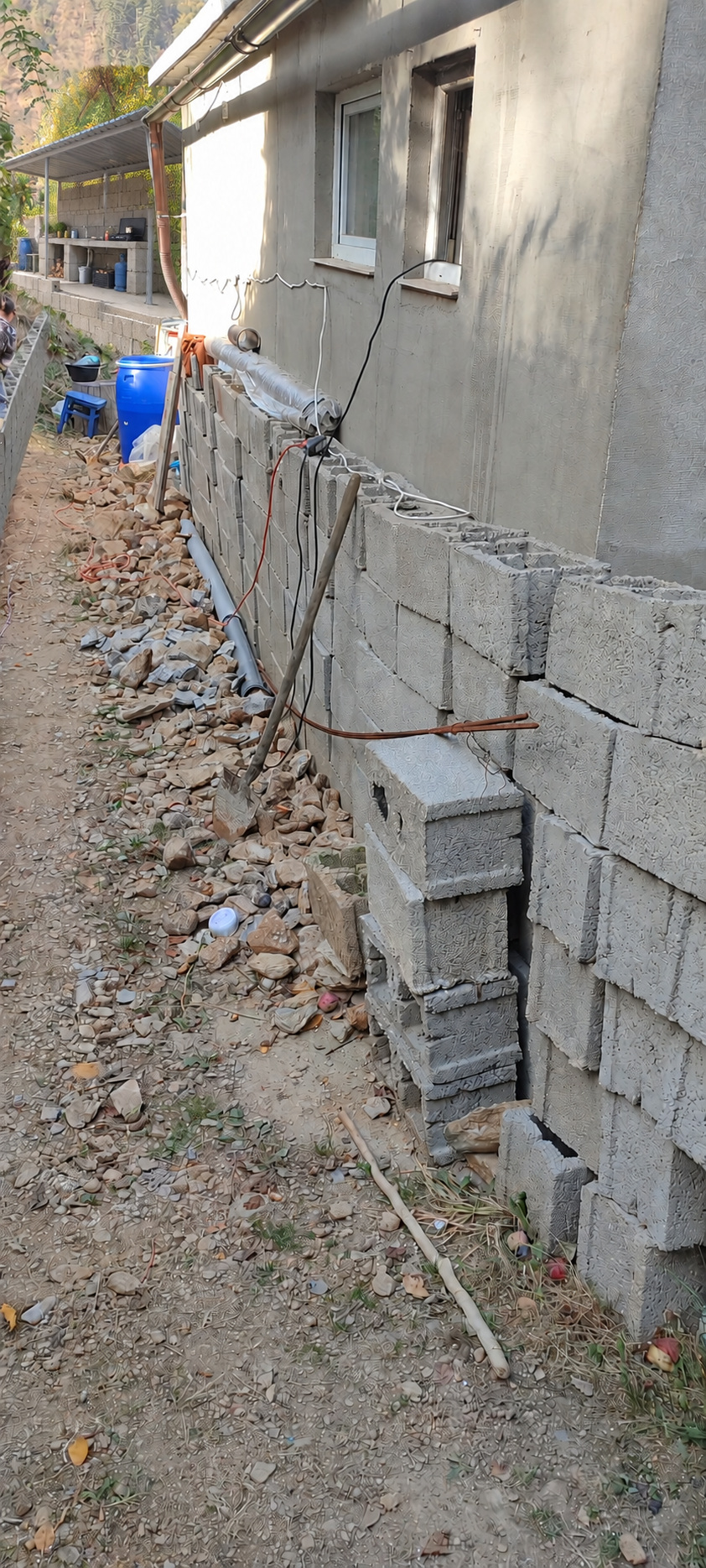

Curte → acces pe terasă → continuare în sus, spre grădina din spate. Aceste două imagini fixează poziția și legătura dintre niveluri.

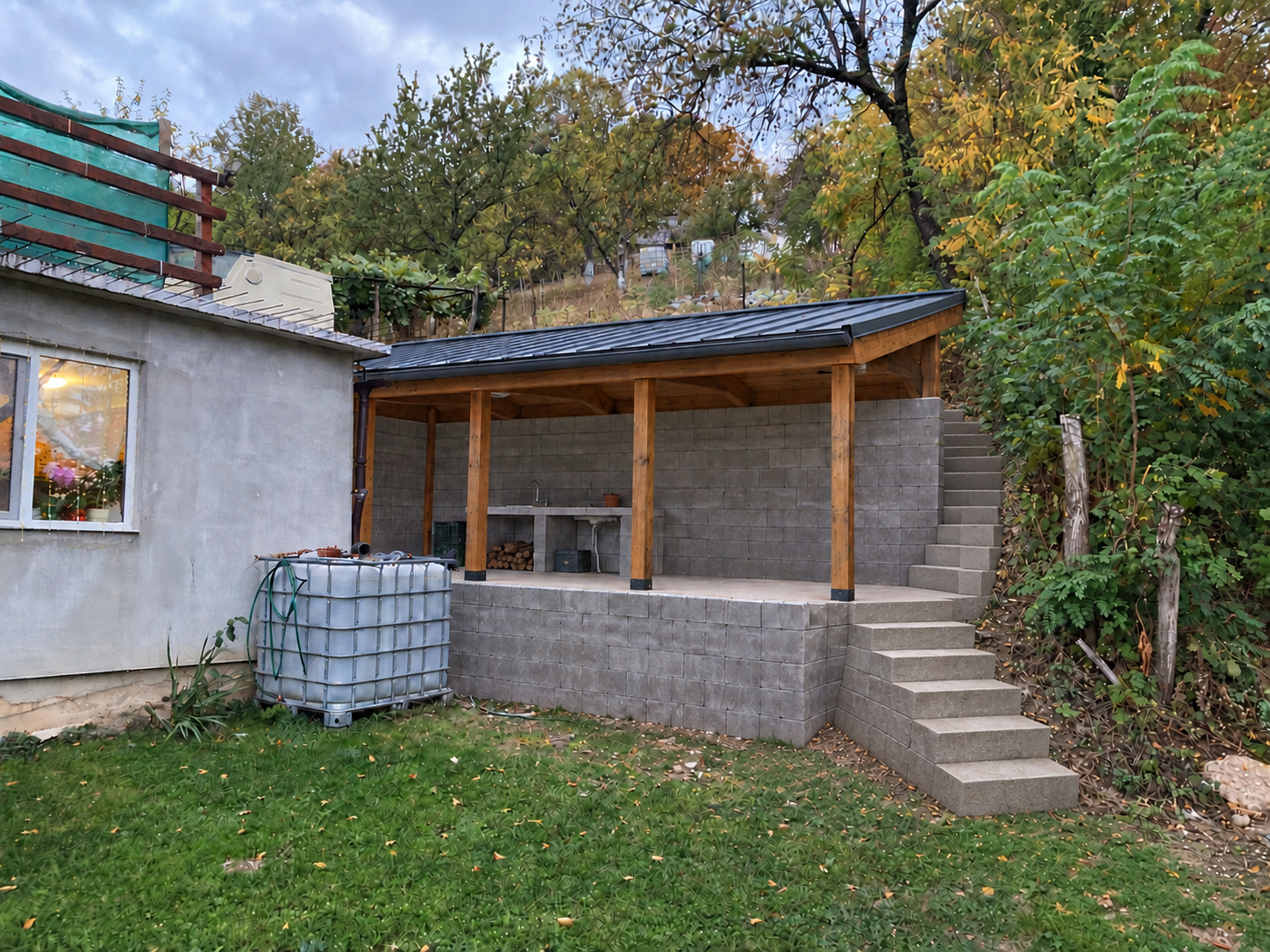

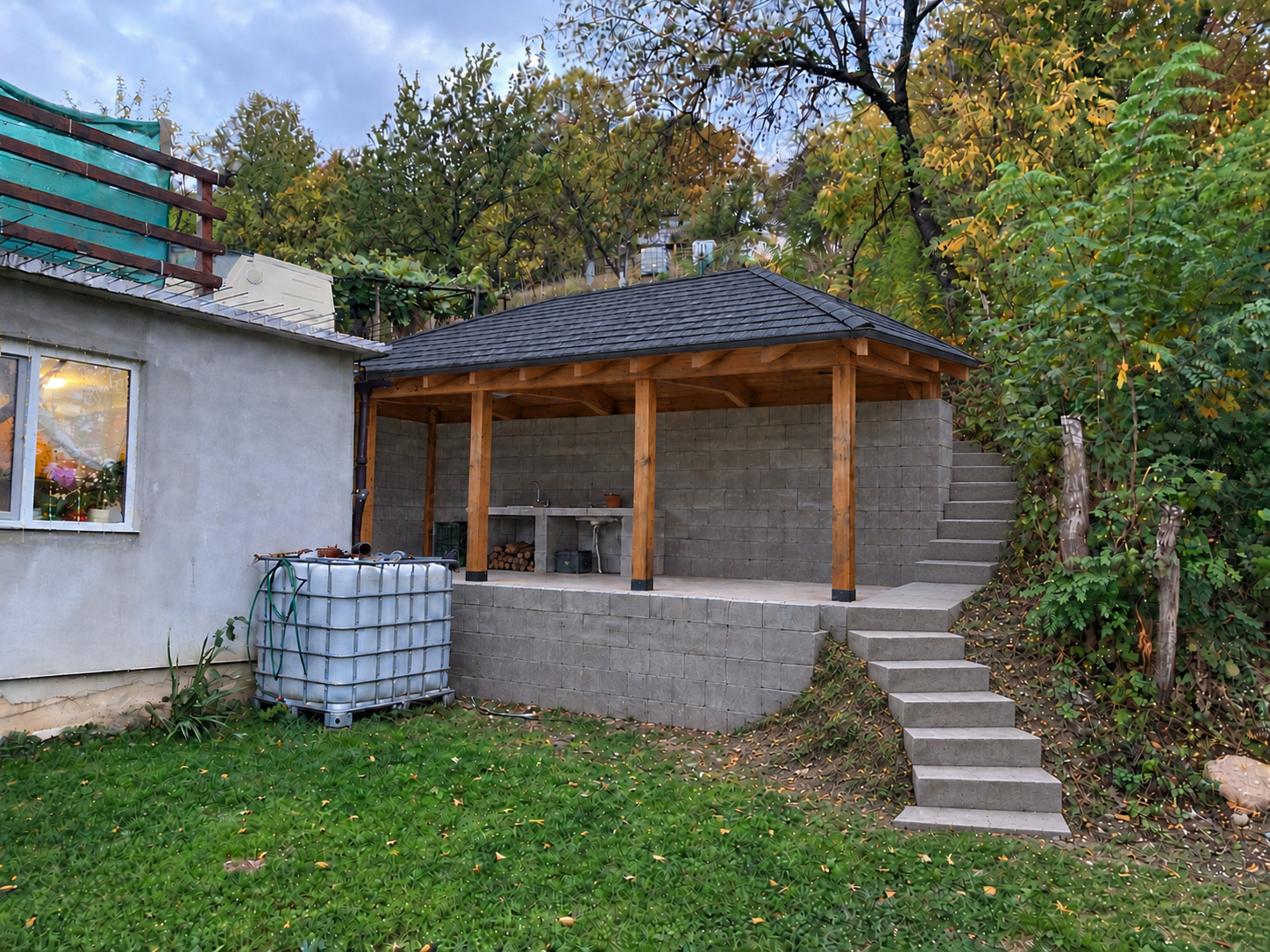

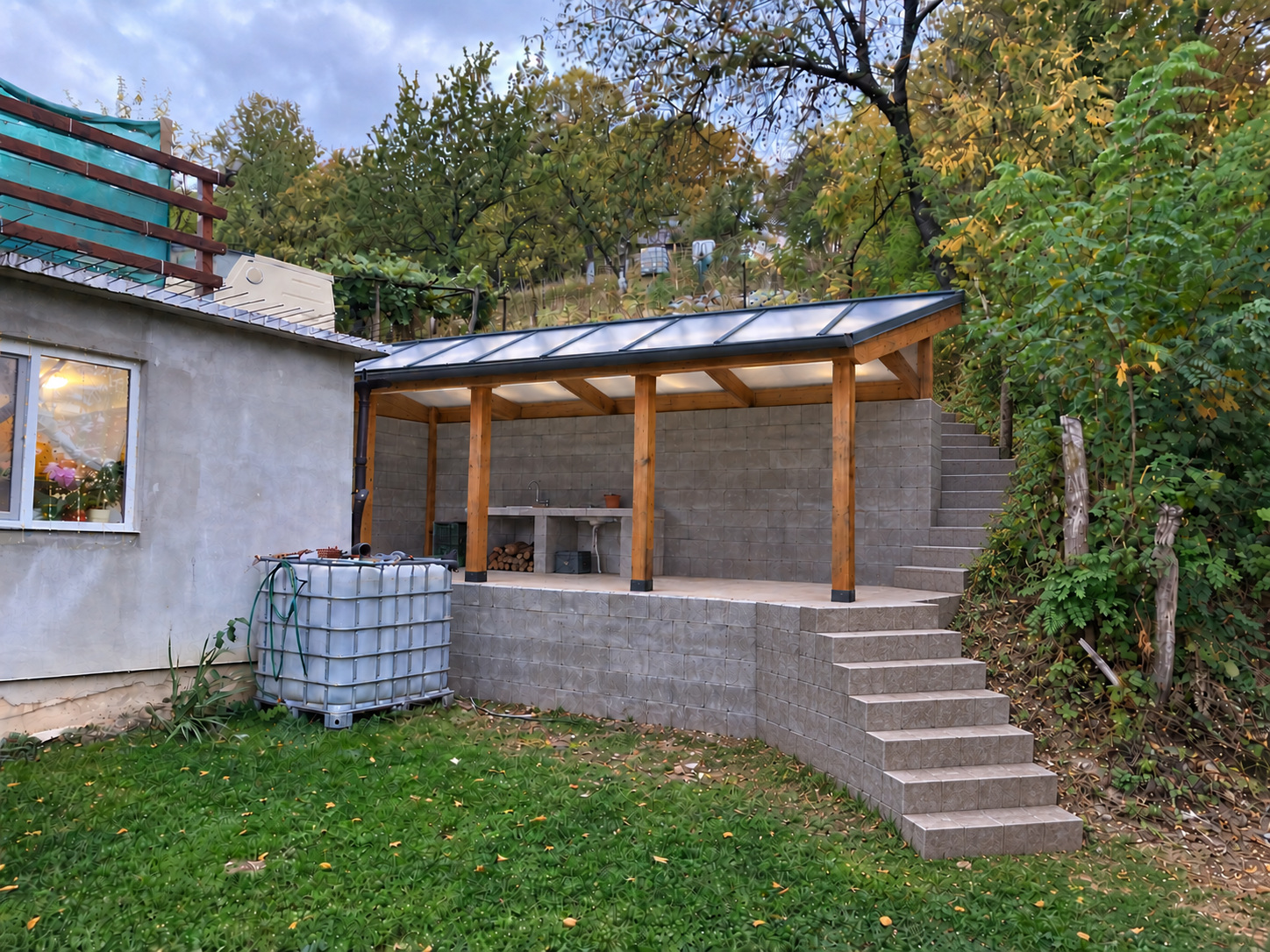

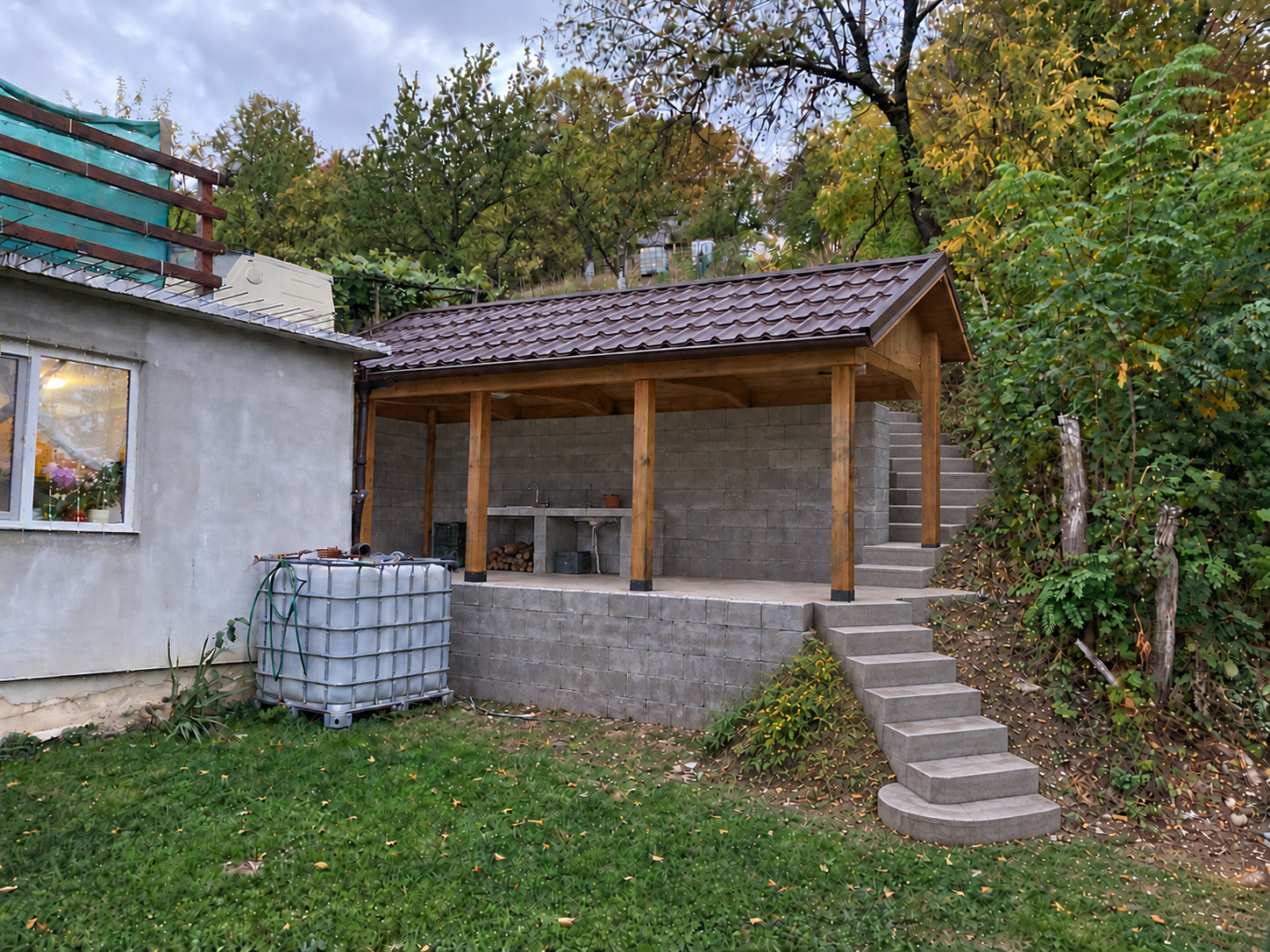

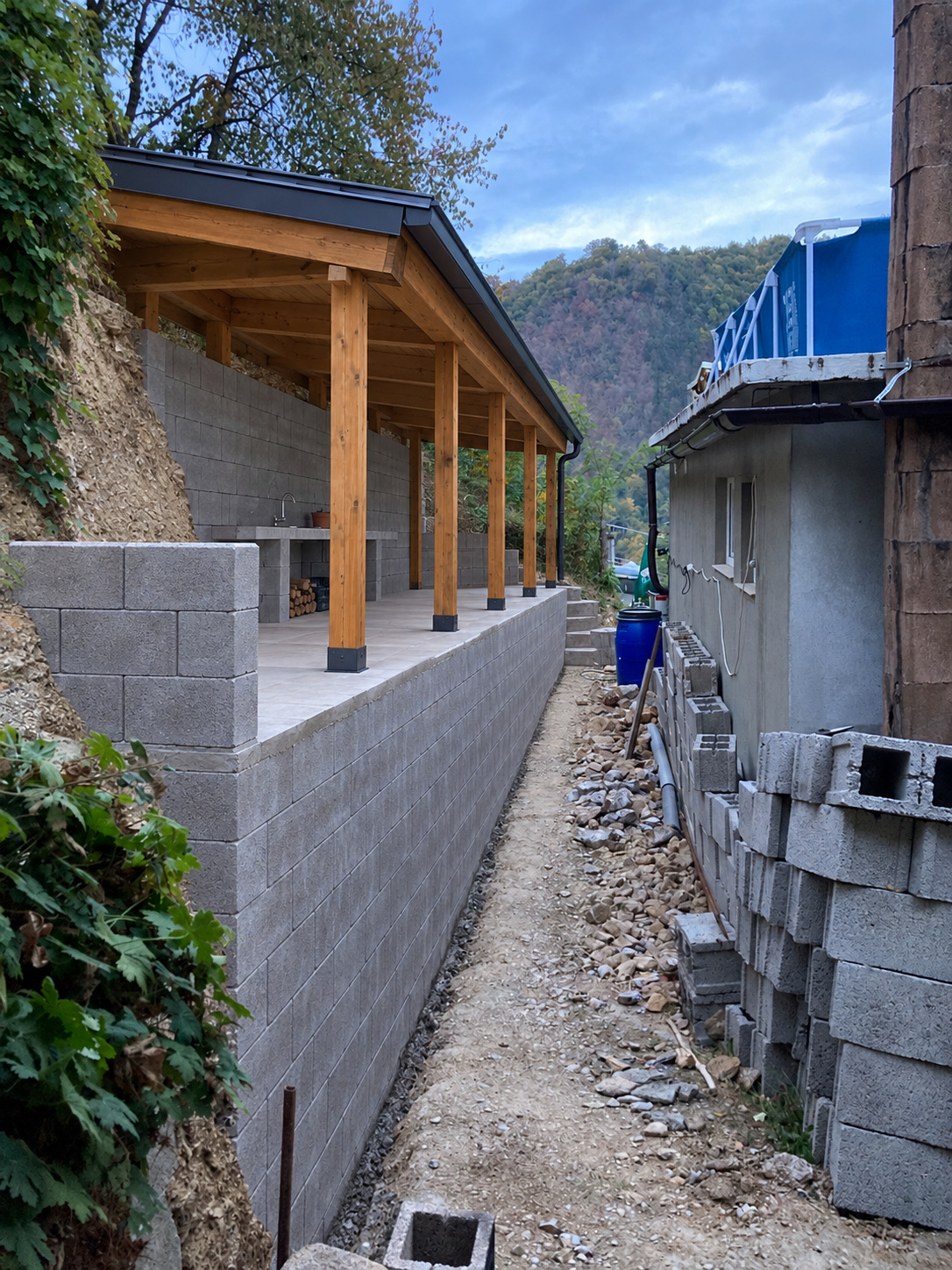

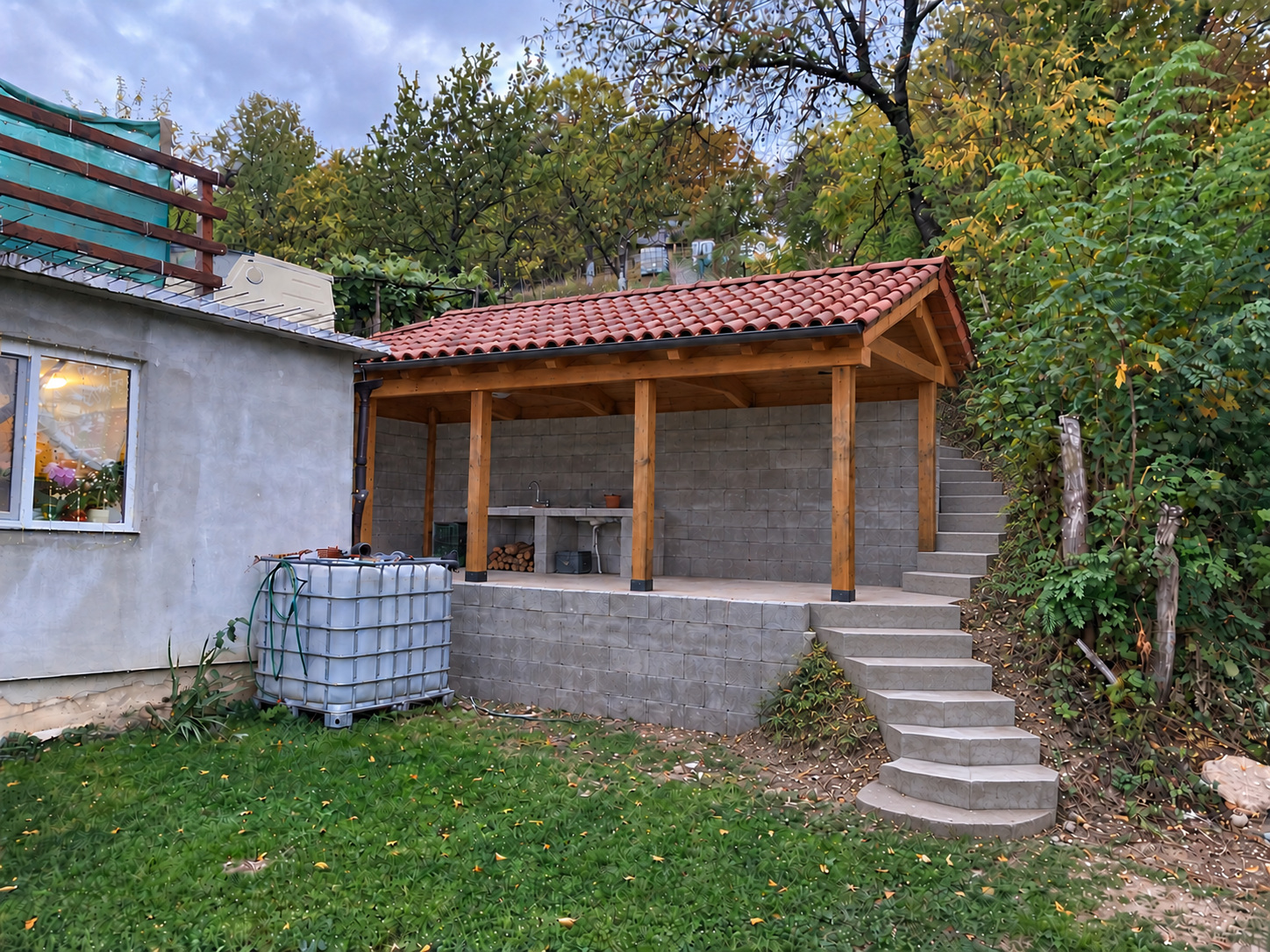

Cinci acoperișuri
Aceeași terasă. Compară forma și materialul acoperișului.
Model 3D și cotele estimate
Model orientativ. Fotografiile noi fixează amplasamentul.
Proiectul propusTrage pentru rotire
Zid josZid susPlacăLemn
Se încarcă modelul…
Modelul 3D nu s-a încărcat. Fotografiile și secțiunea rămân disponibile.
Suprafața terasei
Fața zidului de jos
Fața zidului de sus
Placa acoperă toată lungimea dintre cele două ziduri. Zidurile laterale închid capetele, cu deschidere pentru scara curbată spre interior. Podestul permite intrarea pe terasă; scara continuă spre grădina din spate. Cotele se confirmă pe teren.
Materialele de pregătit
Bifează materialele pregătite. Lista se păstrează în acest browser.
Zidurile rețin pământul, iar placa și acoperișul adaugă greutate. Fundațiile, armarea, drenajul, secțiunile de lemn și ancorele necesită proiectare pentru amplasamentul real. Exemplele de produse nu sunt o comandă de materiale.
Bolțari și mortar

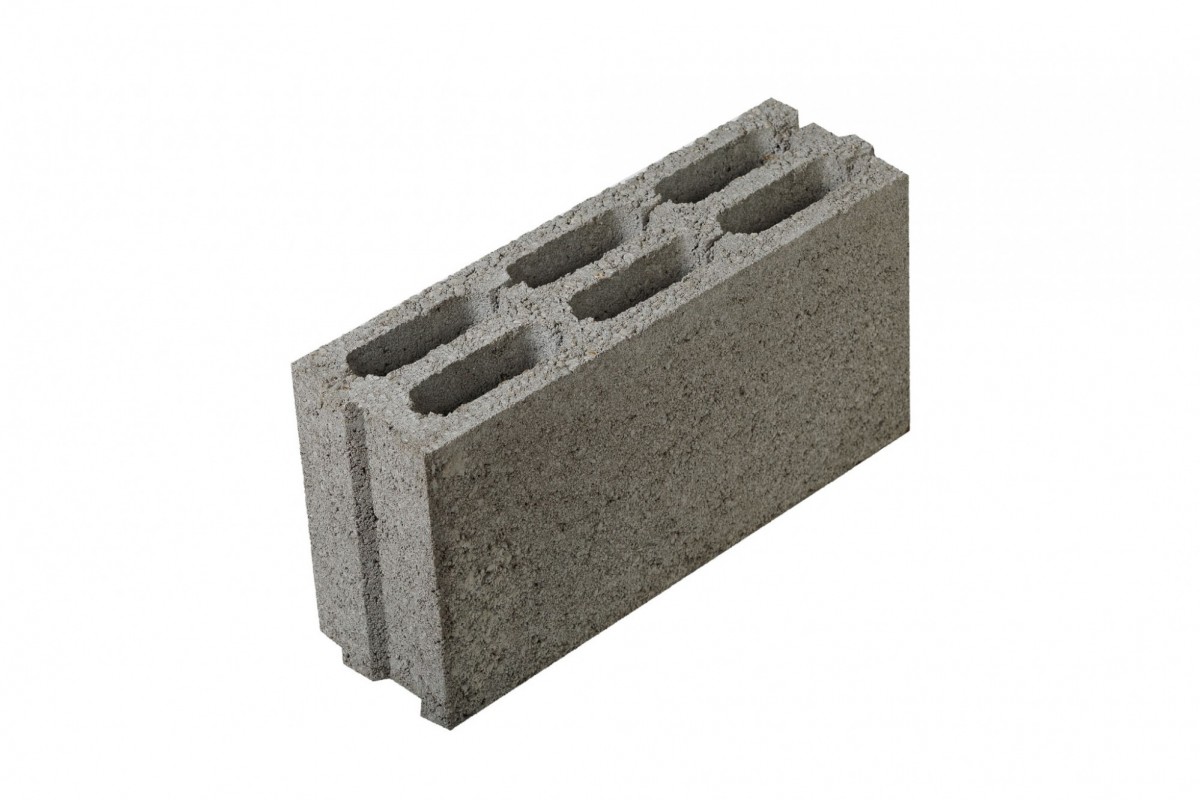

Exemplu de bolțar · Elis Pavaje
Formatul trebuie să corespundă bolțarilor existenți. Un bolțar de zidărie nu devine automat potrivit pentru un zid care reține pământul.
Fundații, placă și scară curbată
Fotografia lucrării
Tipul fundației, grosimea plăcii, armarea și forma treptelor se stabilesc pe teren. Lista nu validează fundația deja turnată.
Apa din spatele zidurilor

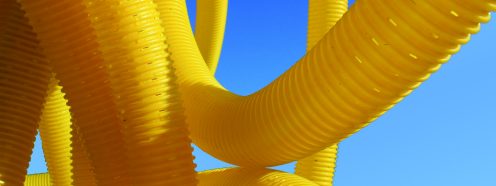

Conducte de drenaj · Pipelife
Drenajul are nevoie de evacuare proiectată. Apa nu se descarcă la baza casei sau pe terenul vecin.
Hidroizolație și rosturi
Zona plăcii și a zidurilor
Hidroizolația, protecția ei și drenajul au roluri diferite. Sistemul trebuie ales pentru suportul și presiunea apei din această lucrare.
Structura de lemn

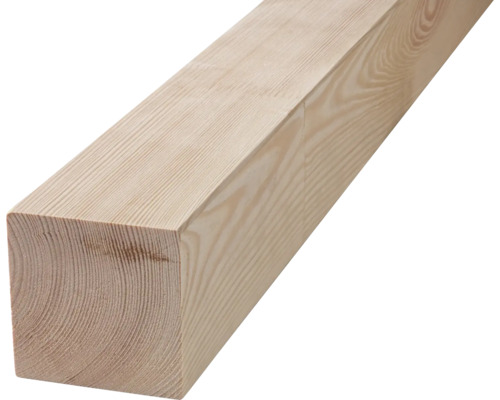

Exemplu lemn KVH · HORNBACH
Poza arată tipul de lemn, nu secțiunea recomandată. Dimensiunile și distanțele între elemente rezultă din calculul pentru deschidere, vânt, zăpadă și învelitoare.
Prinzători și ancore

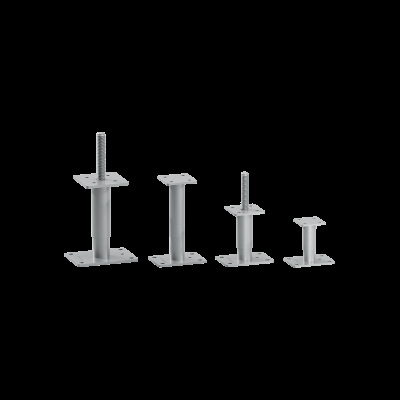

Exemplu suport de stâlp · Rothoblaas
Stâlpii se prind în suporturi dimensionate. Ancorele se aleg pentru betonul efectiv; nu se fixează structura la întâmplare în golurile bolțarilor.
Șuruburi și cuie

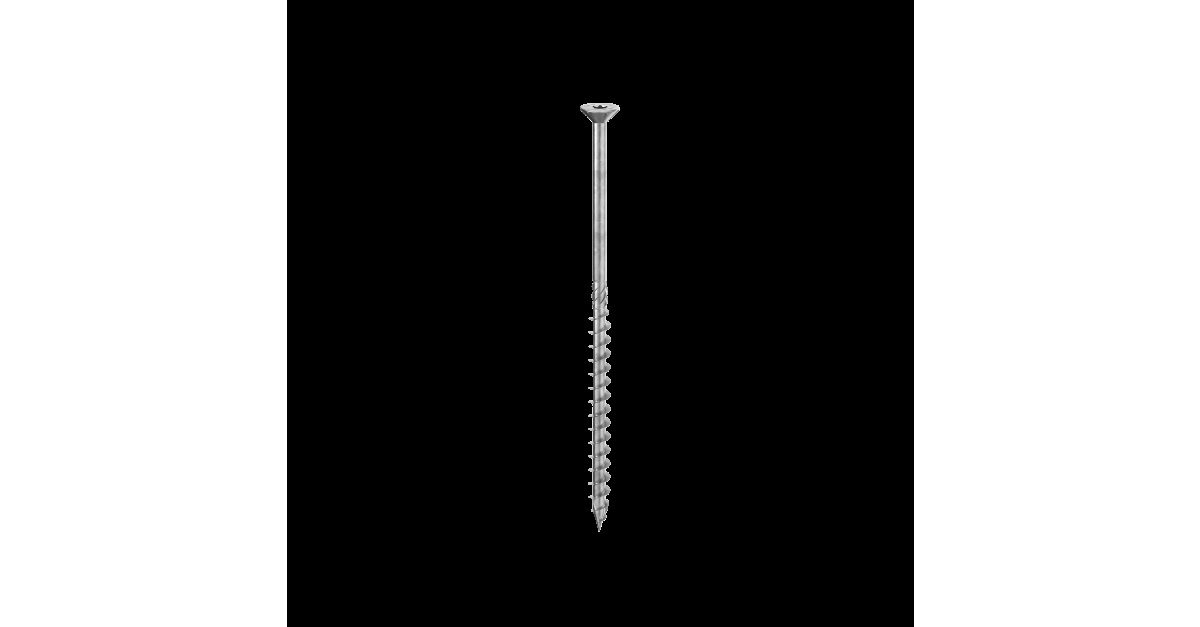

Exemplu șurub structural · Rothoblaas
Diametrul, lungimea și protecția anticorozivă se aleg pentru fiecare îmbinare. HBS simplu este declarat pentru clasele de serviciu 1 și 2; expunerea directă la exterior poate cere altă variantă.
Protejarea lemnului
Structura de lemn din simulare
Lazura protejează finisajul; nu înlocuiește calculul structurii și nici măsurile de protecție la foc.
Învelitoarea · alegi o variantă
Acoperișul metalic din simulare
Acestea sunt alternative. Nu se cumpără toate. Panta minimă, suportul și fixările se iau din instrucțiunile produsului ales.
Piesele acoperișului

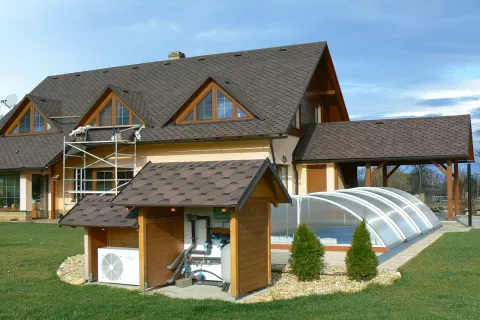

Exemplu acoperiș cu șindrilă · IKO
Pentru fiecare formă de acoperiș se schimbă lista de tinichigerie. Etanșarea la perete și ventilarea trebuie rezolvate în detaliul de montaj.

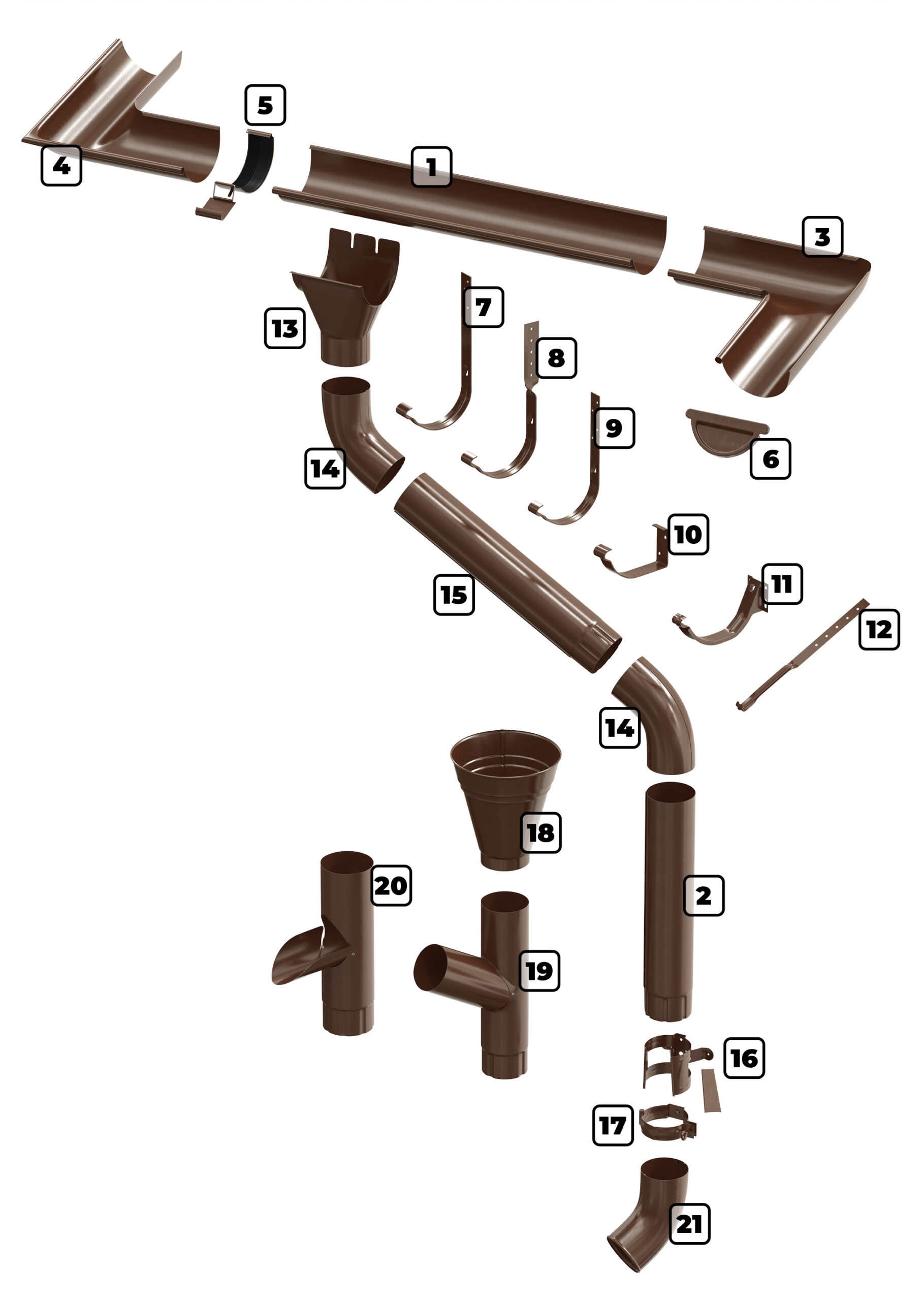

Jgheaburi și burlane
Componente sistem pluvial · Bilka
Jgheaburile și burlanele trebuie să fie dintr-un sistem compatibil. Secțiunea și evacuarea se stabilesc pentru suprafața reală a acoperișului.
Pardoseală, trepte și pereți
Placa, zidurile și treptele din simulare
Finisajul se alege după rezolvarea structurii și a apei. Tinciul / gletul de finisare nu repară fisuri structurale.

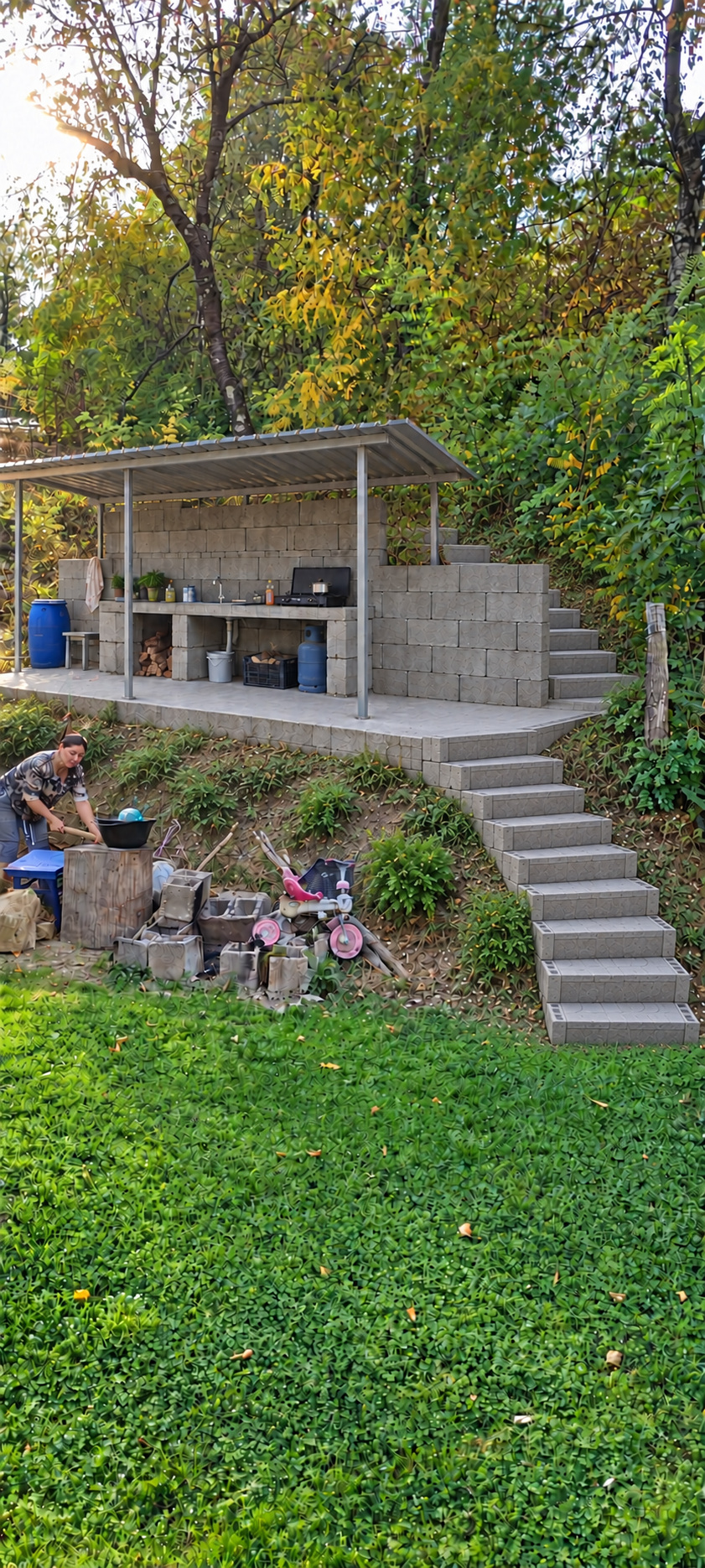

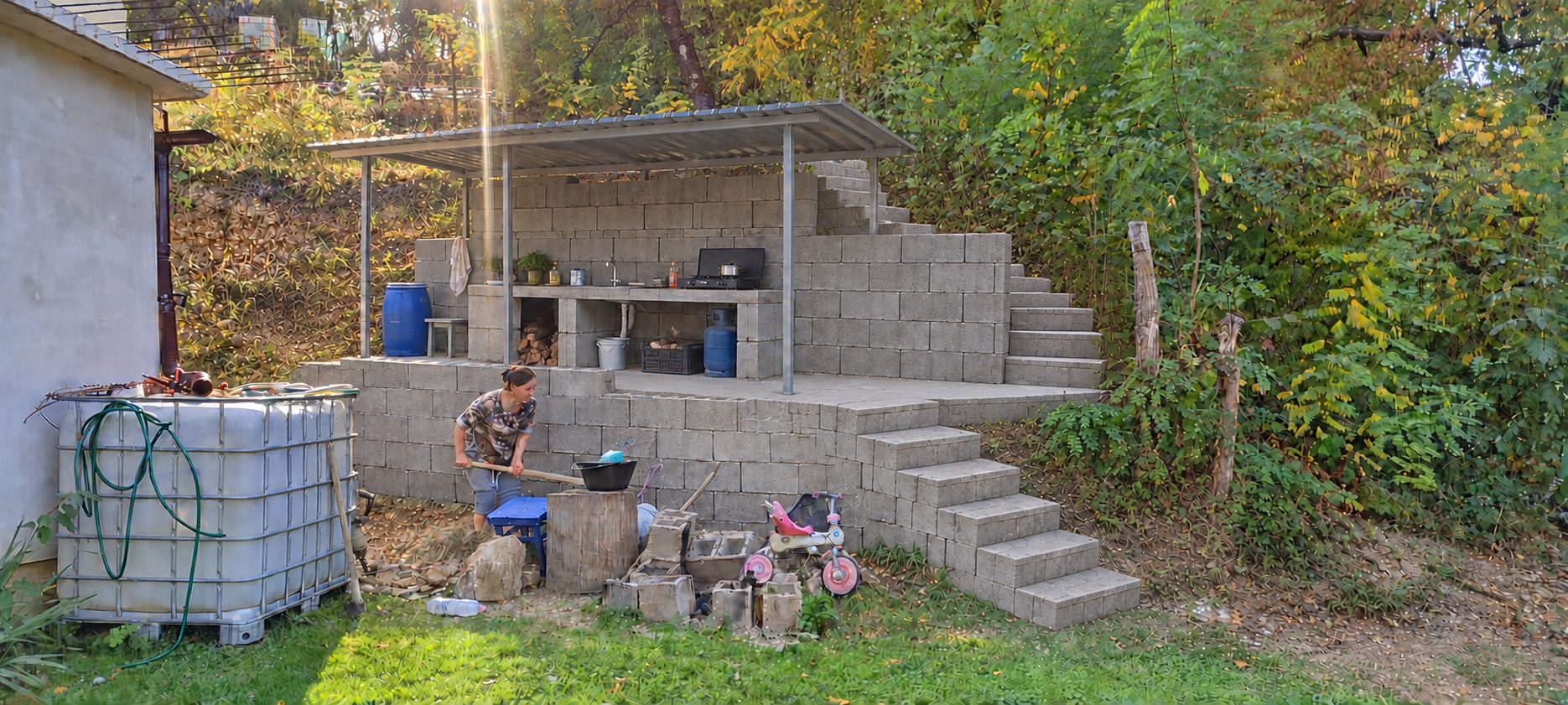

Bucătăria de vară
Studiu pentru bucătăria de vară
Alimentarea cu apă, evacuarea și partea electrică se verifică separat. Aparatul de gătit stabilește protecțiile și evacuarea necesare.
Materiale pentru horn · după verificare

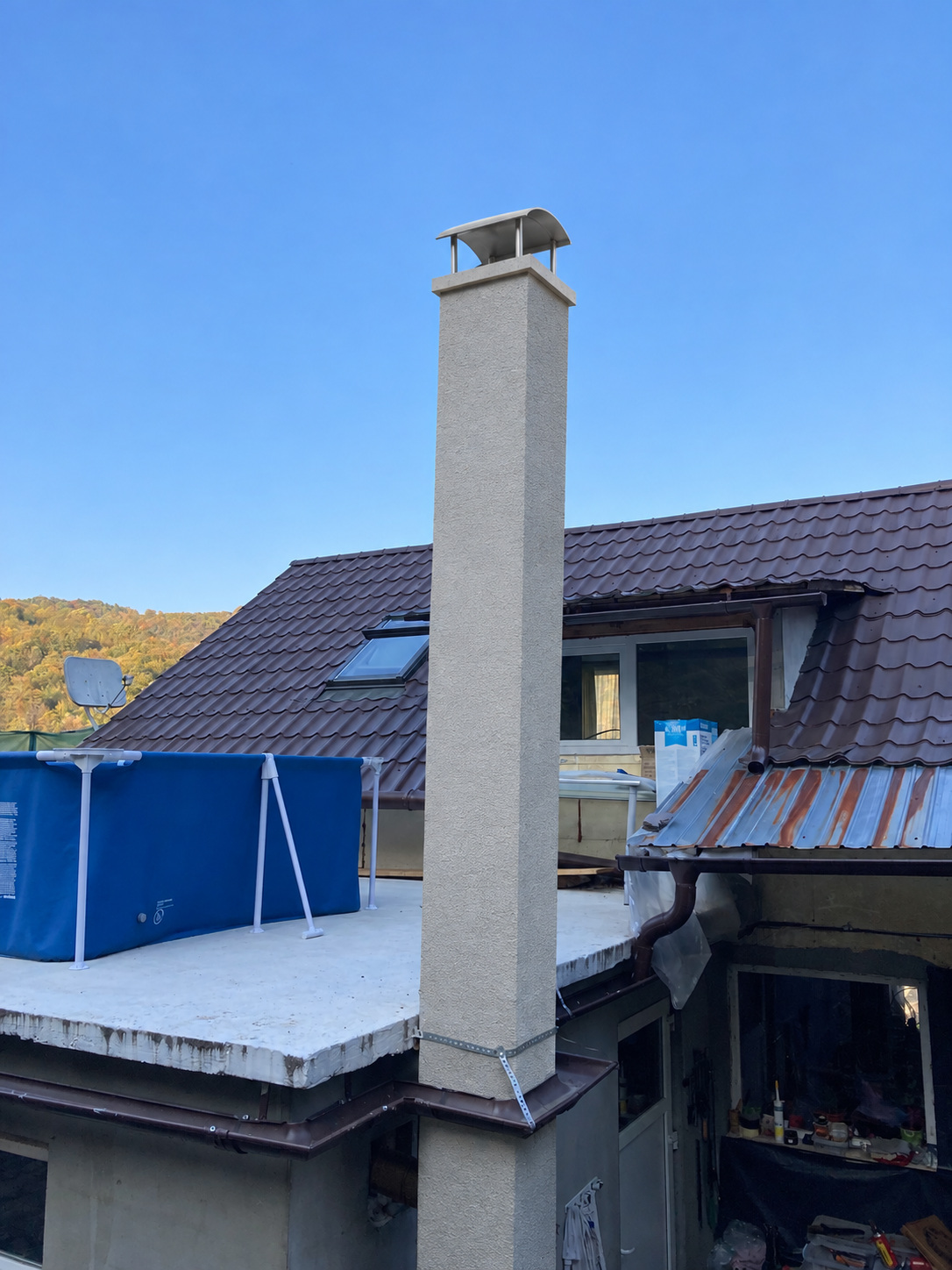

Simulare cu capac inox
Niciun produs de aici nu este prescris pentru fisurile din fotografie. Coșarul / specialistul stabilește ce se păstrează și ce se reconstruiește.
Ce măsurăm înainte de cantități
- Lungimea și grosimea fiecărui zid; golurile, capetele și rândul deja construit.
- Lățimea, lungimea și cota plăcii; fundația și armarea prevăzute în proiect.
- Traseul curte → terasă → grădina din spate, cele două diferențe de nivel și podestul de acces.
- Acoperișul pe pantă, streșinile și lungimea jgheaburilor / burlanelor.
- Poziția stâlpilor, deschiderile și fiecare îmbinare a structurii.
- Canalul hornului, combustibilul, racordul și starea zidăriei.
Cotele din model sunt estimări. Cantitățile, prețurile și stocurile nu sunt confirmate.
Hornul: reparație și protecție de ploaie

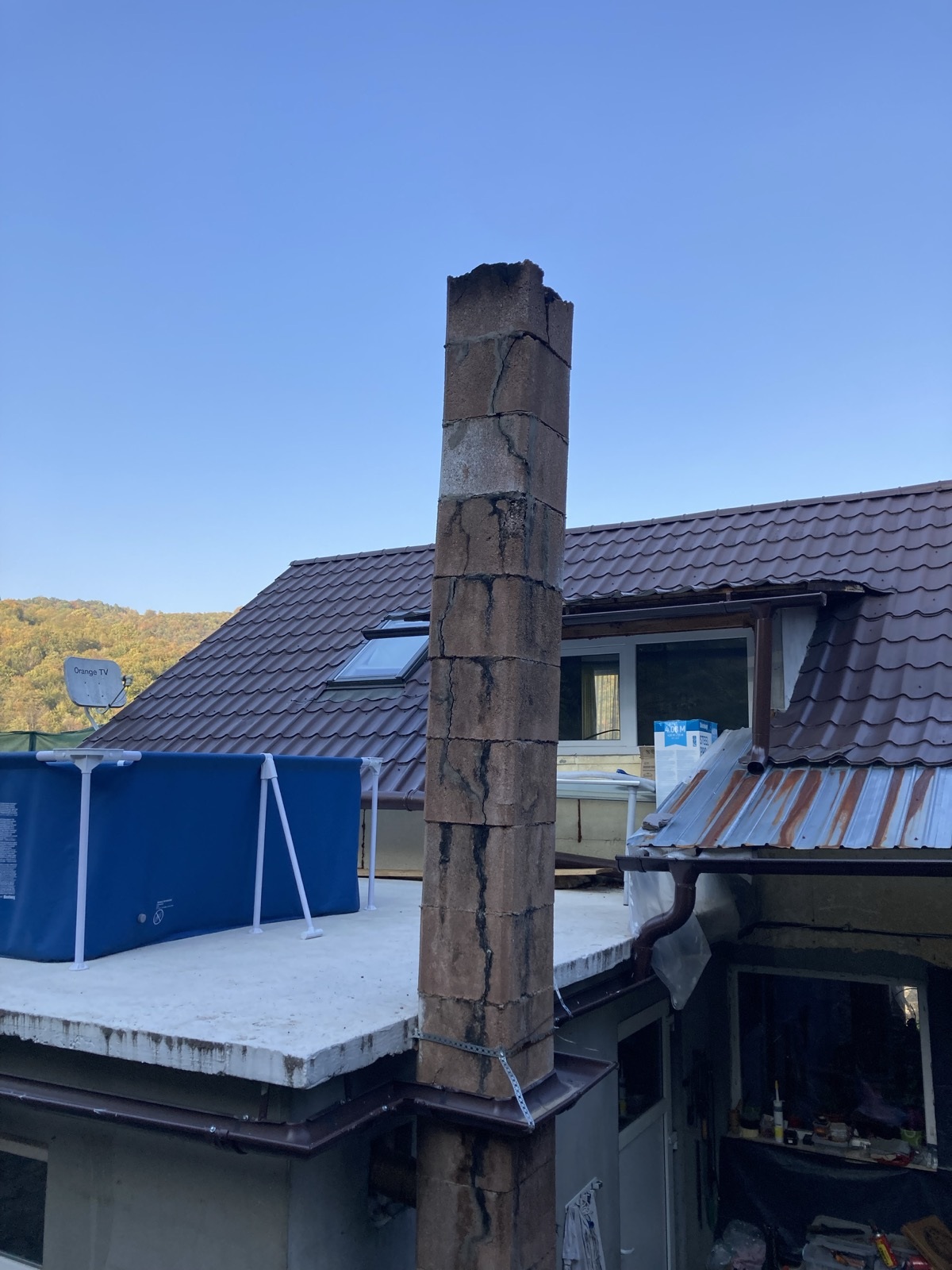

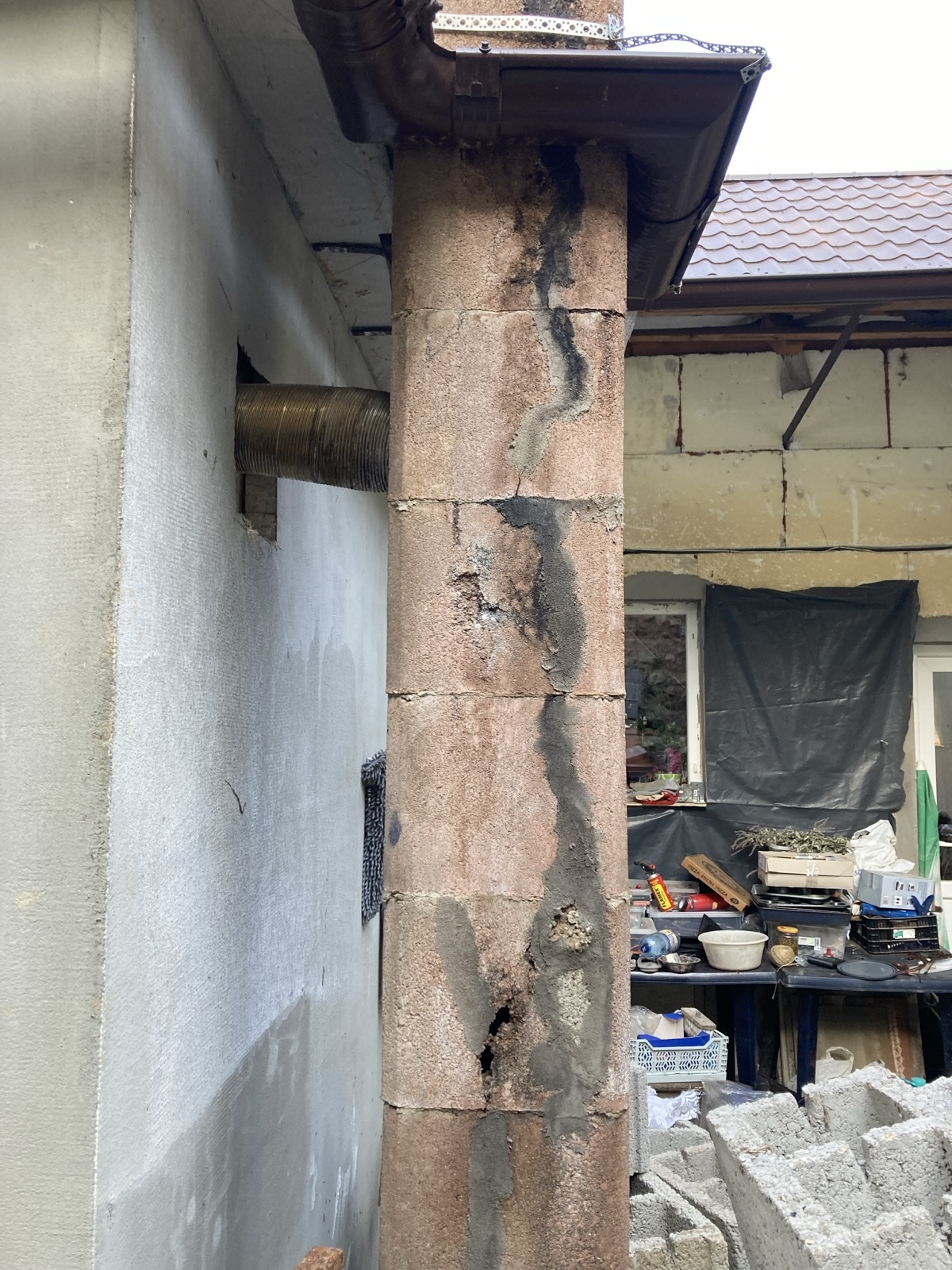

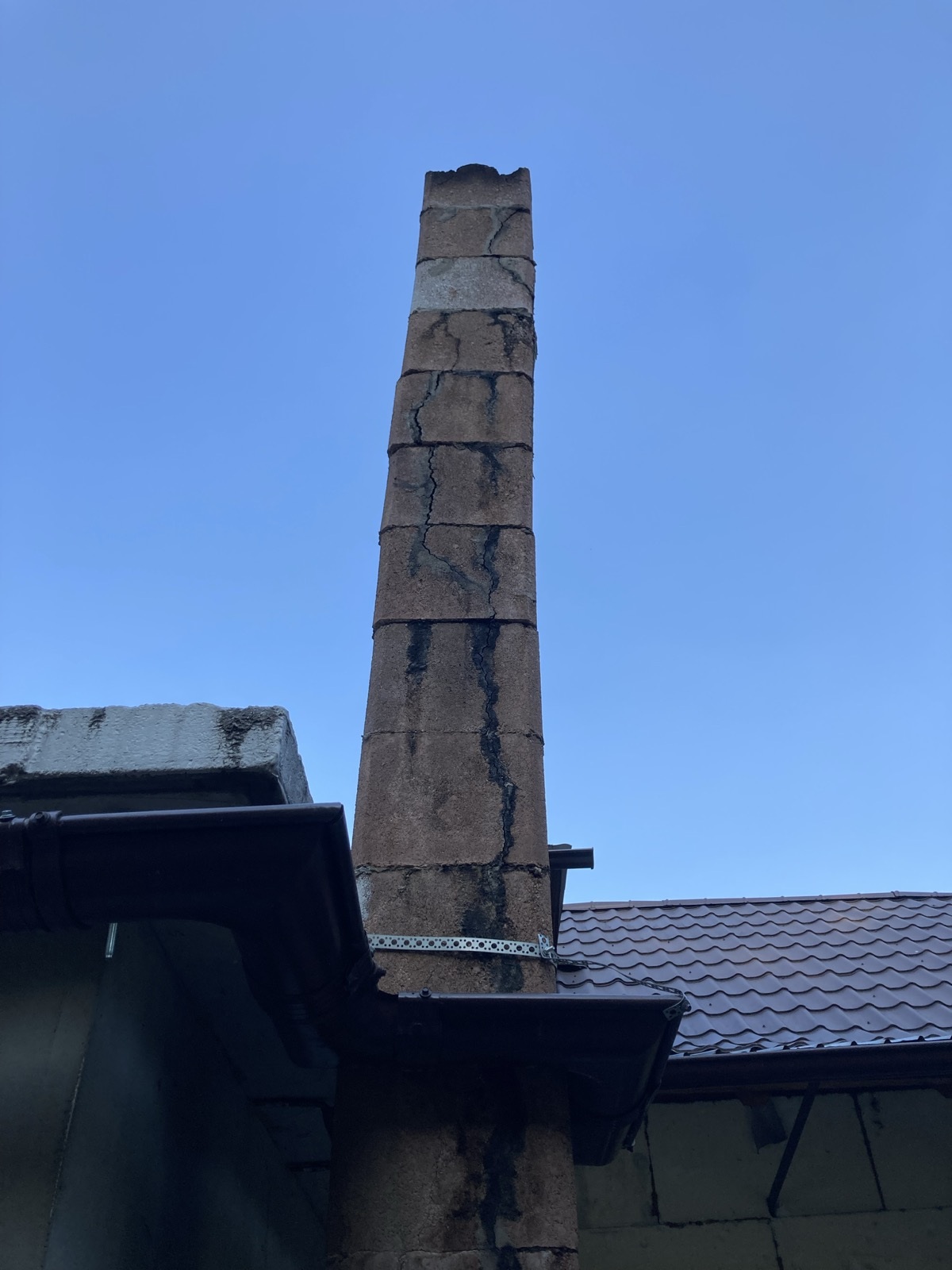

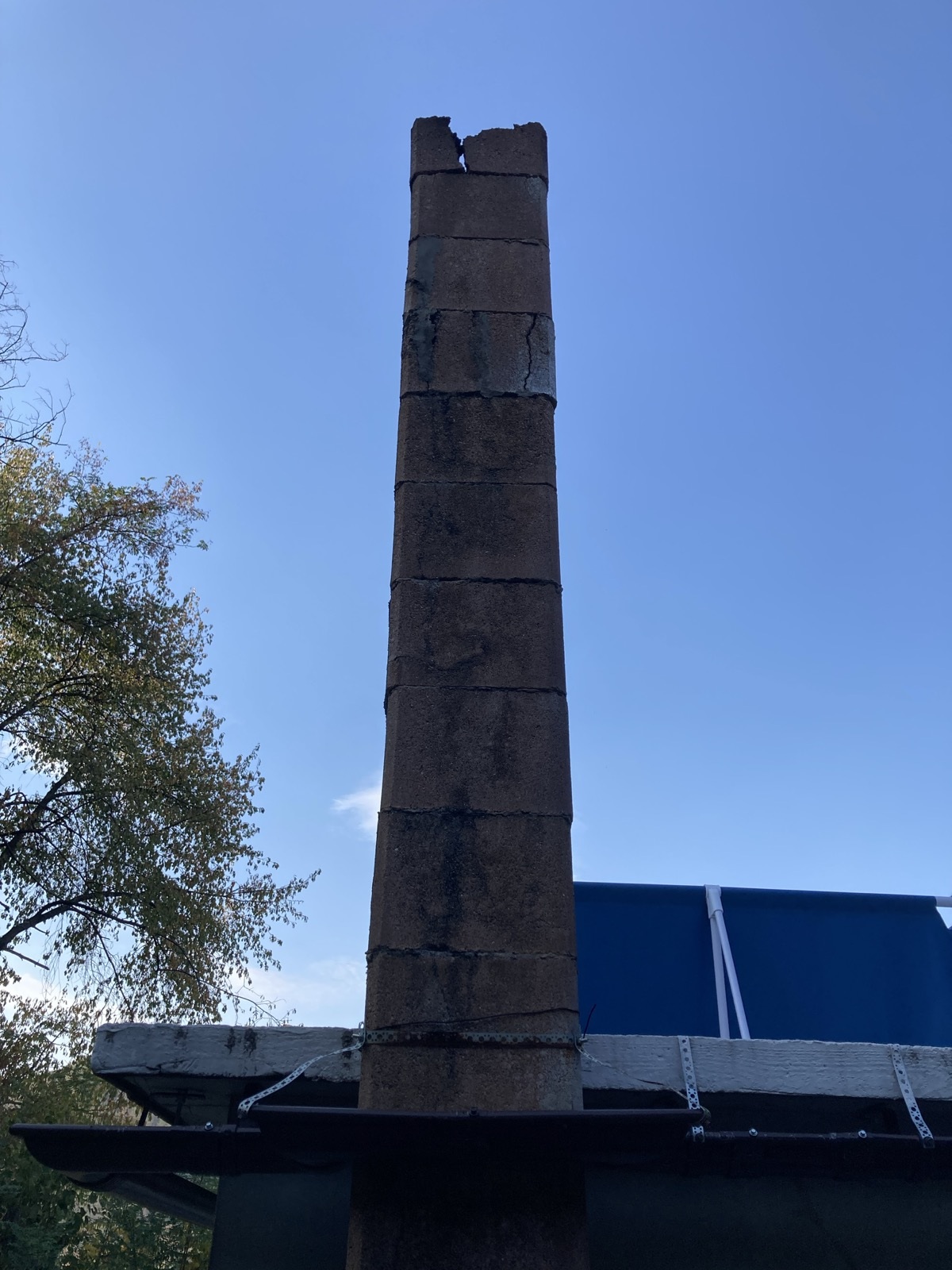

Fotografiile arată fisuri care traversează blocurile, rosturi degradate și goluri sub acoperiș. Dacă hornul este folosit, oprește utilizarea până la verificarea coșarului / specialistului. Poza nu arată starea canalului interior sau stabilitatea ansamblului.
Mortar, adeziv sau glet?
- Mortar: pentru rosturi și zidărie sănătoasă, cu produs compatibil. Blocurile fisurate și golurile cer evaluare; simpla umplere la suprafață nu dovedește etanșeitatea.
- Adeziv de faianță / termosistem: nu este soluția pentru repararea canalului de fum sau consolidarea hornului.
- Glet de interior: nu se folosește pe exteriorul hornului. Tencuiala minerală compatibilă vine după repararea suportului, nu ca mască peste fisuri.
- Racordul și trecerea prin acoperiș: se verifică etanșeitatea, fixarea, sorturile și distanțele față de lemn.
Recomandări ISU pentru coșuri de fum ↗
Ce punem sus?
Un coronament care conduce apa în exterior și un terminal potrivit coșului și combustibilului. Capacul rămâne ridicat, cu evacuarea fumului liberă; nu este un dop.
Inoxul sau tabla pot forma un mic acoperiș. O variantă cu țiglă cere suport incombustibil și verificarea greutății și a tirajului; nu o montăm improvizat. Dimensiunea și distanța deasupra ieșirii se aleg după sistem.
Ghidul producătorului pentru terminale și protecția la ploaie ↗
Trei variante pe fotografia casei
Simulări ale exteriorului după o reparație validată. Nu arată tubulatura interioară și nu confirmă siguranța hornului.
Capac bombat din inox

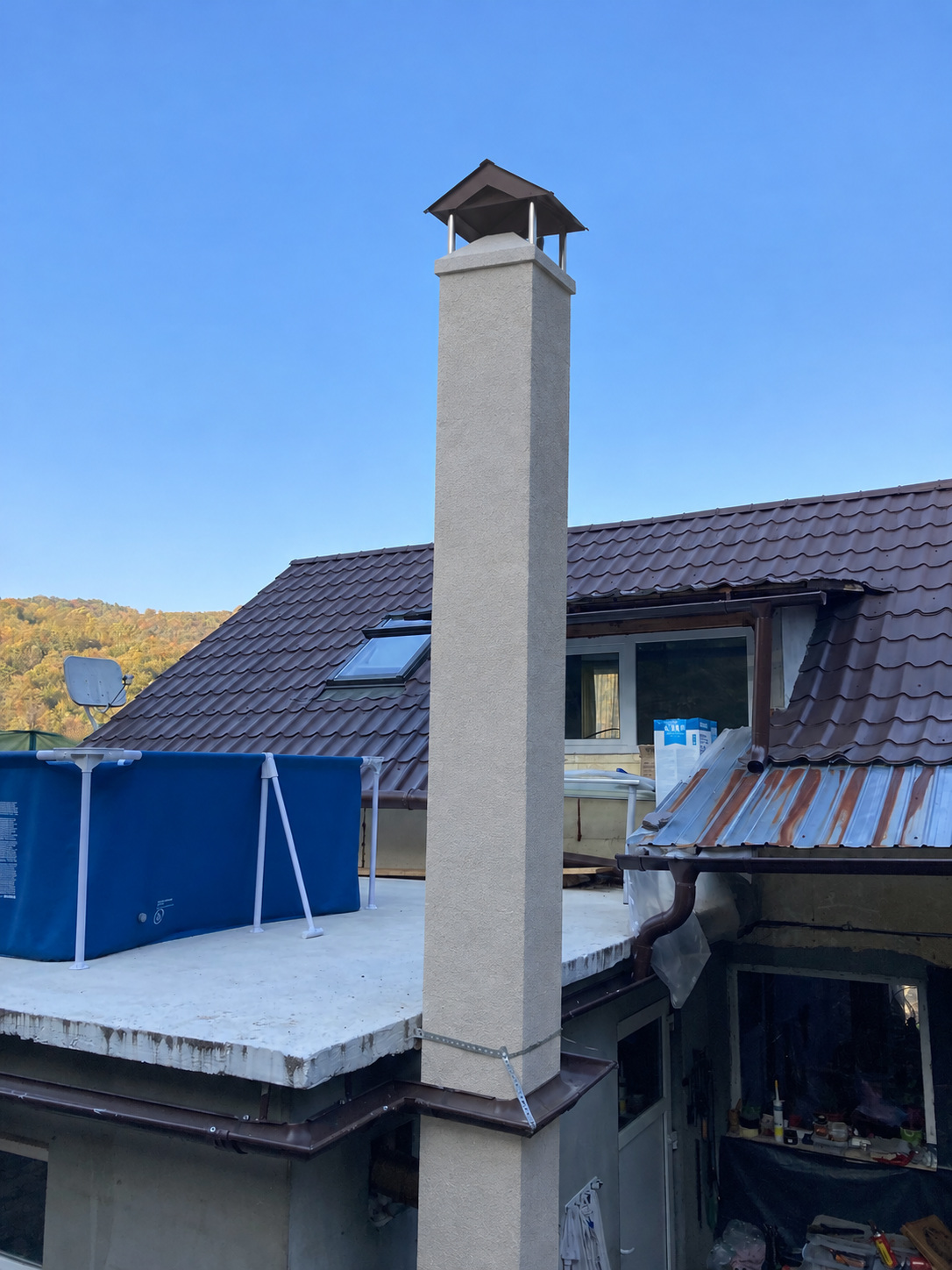

ÎnainteDupăMiniacoperiș metalic în două ape

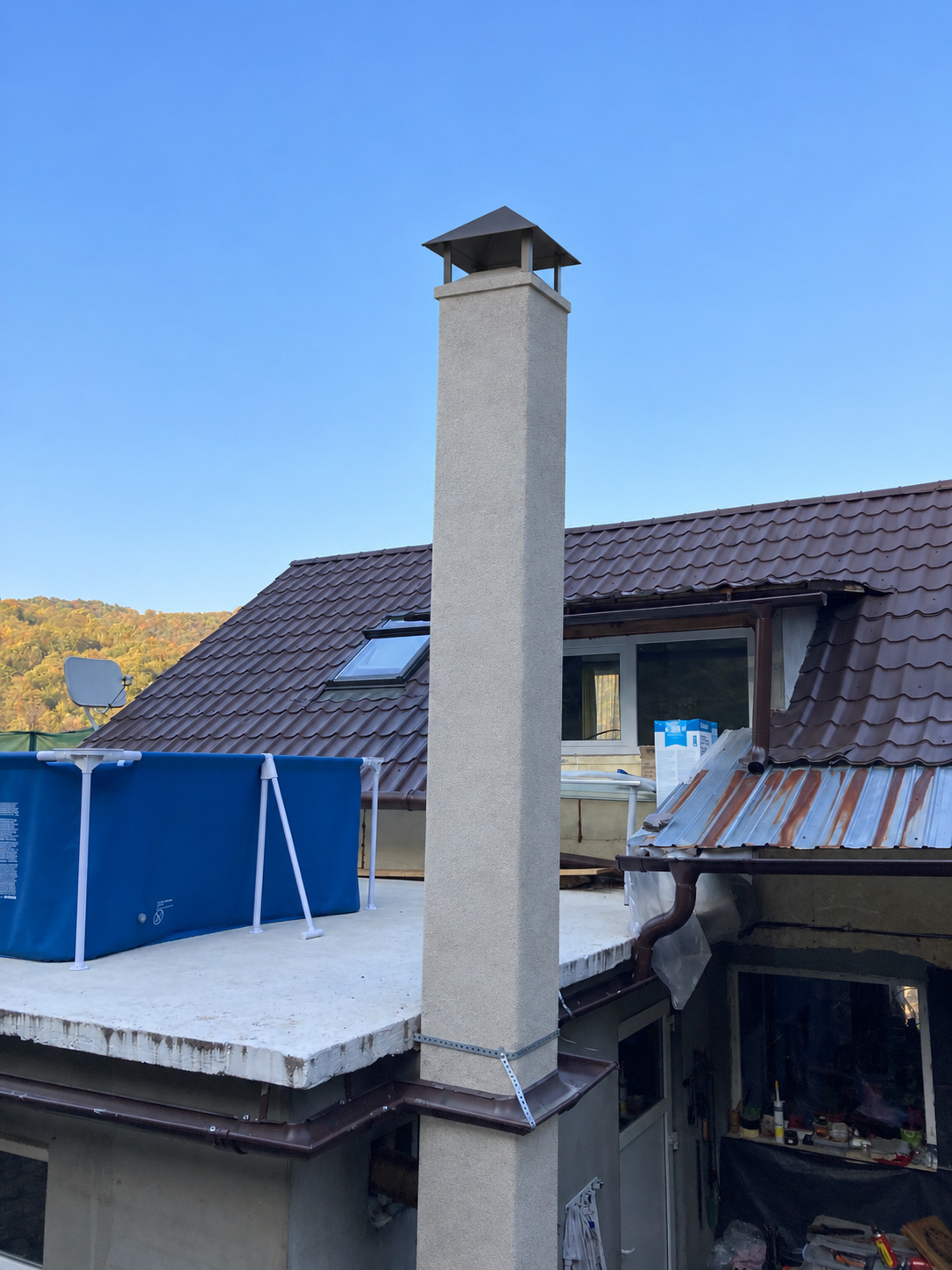

ÎnainteDupăCapac metalic piramidal

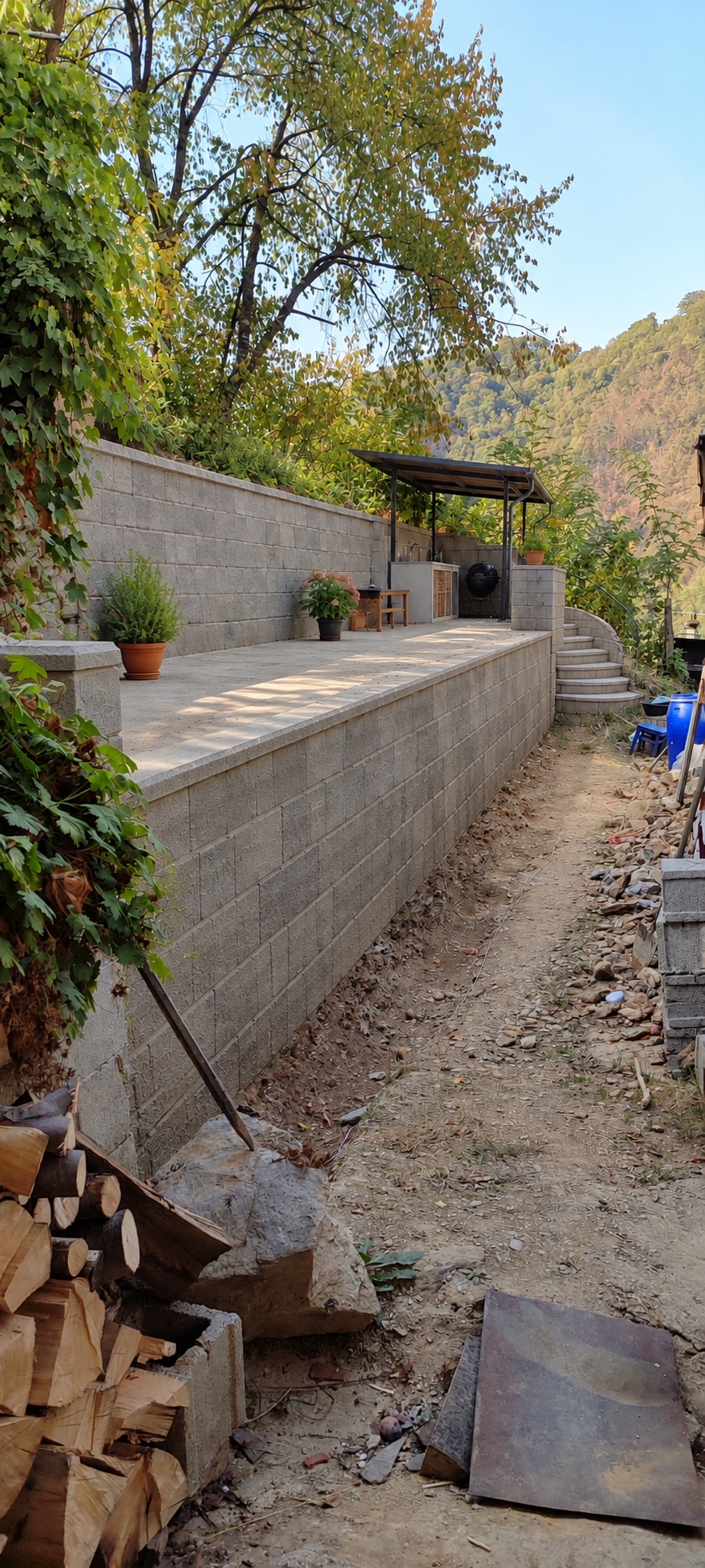

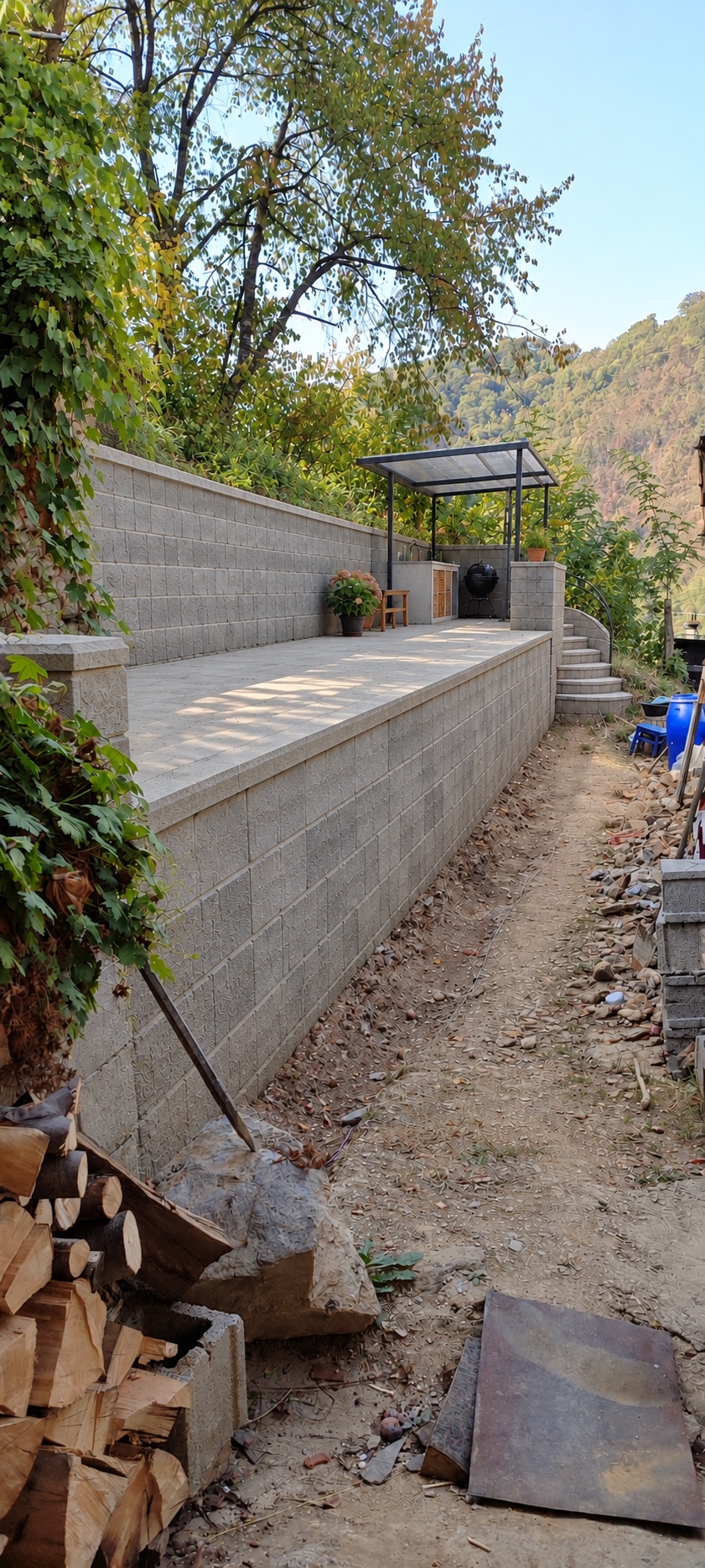

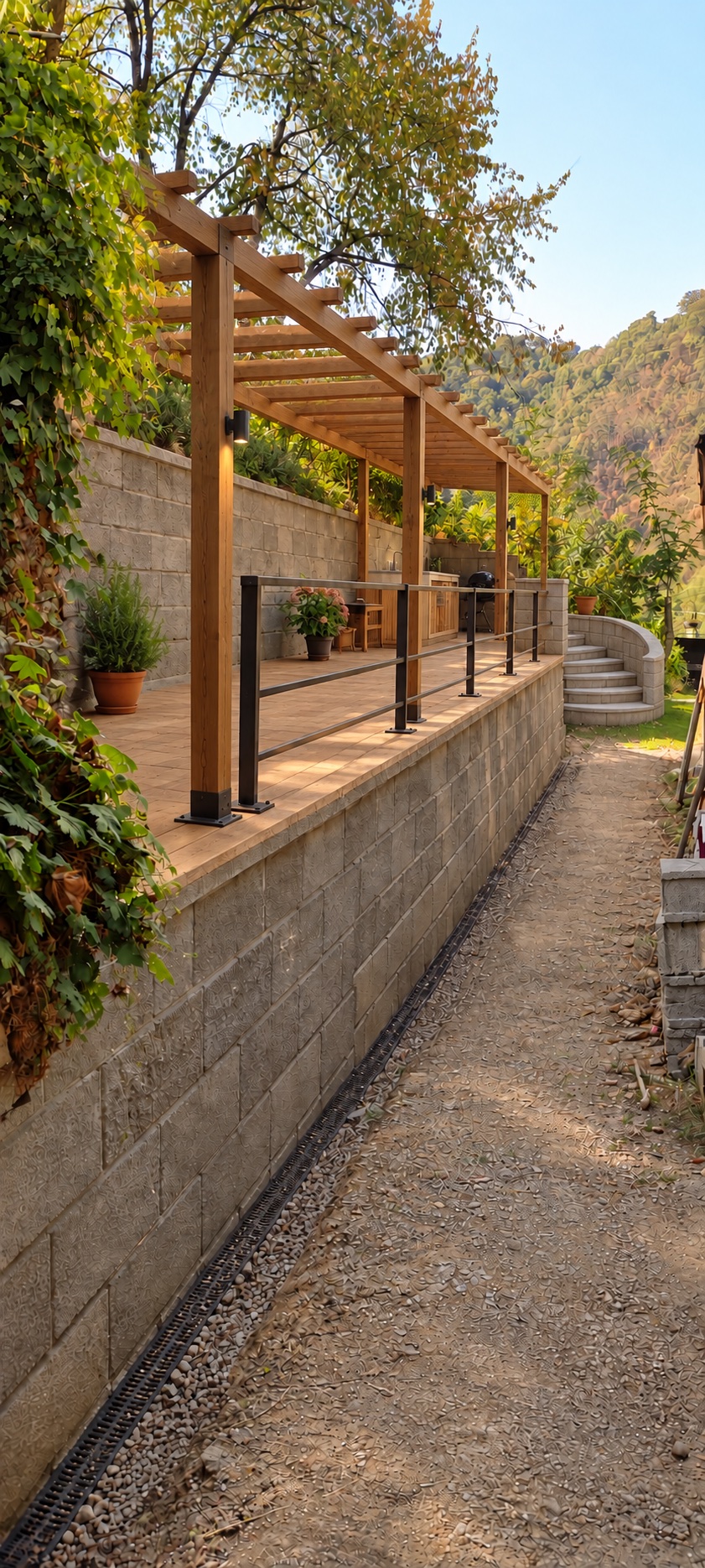

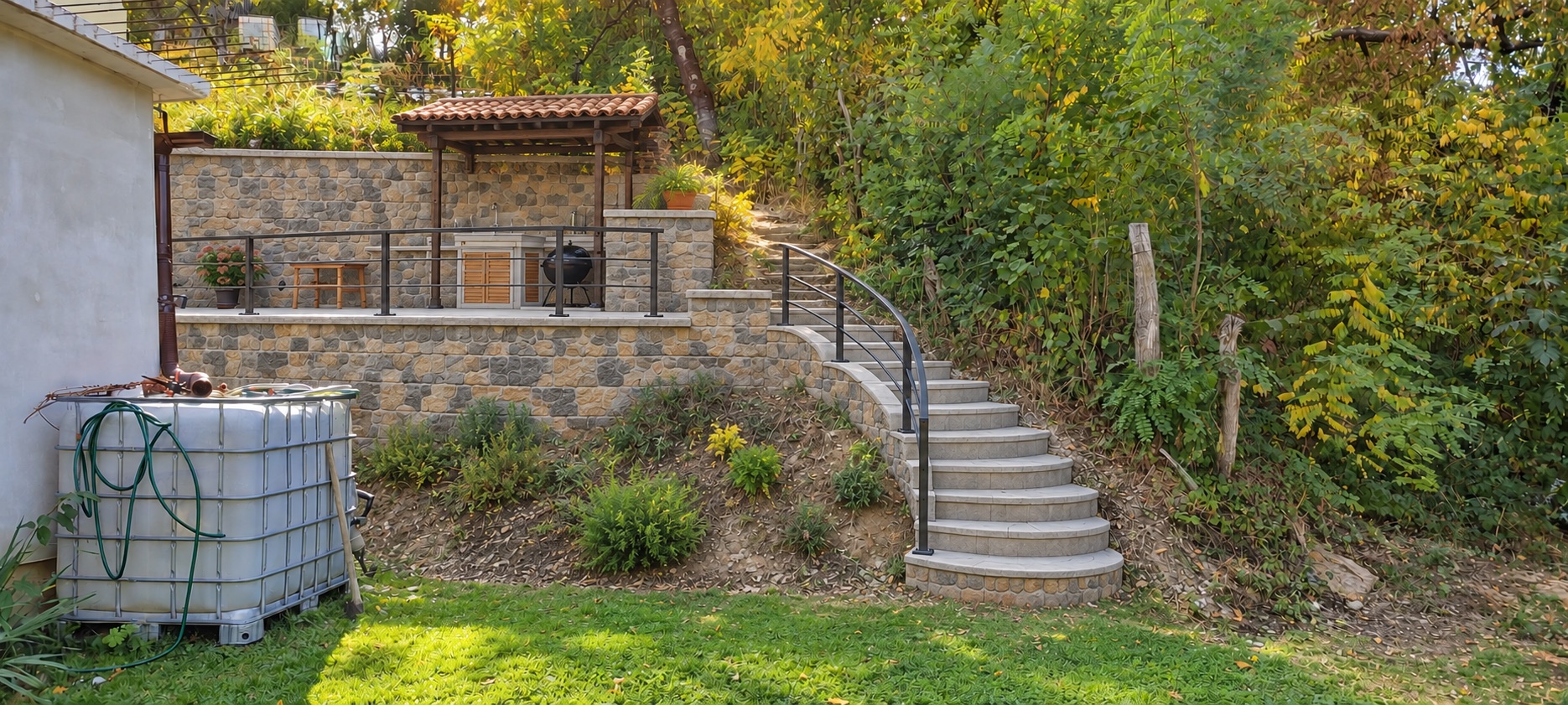

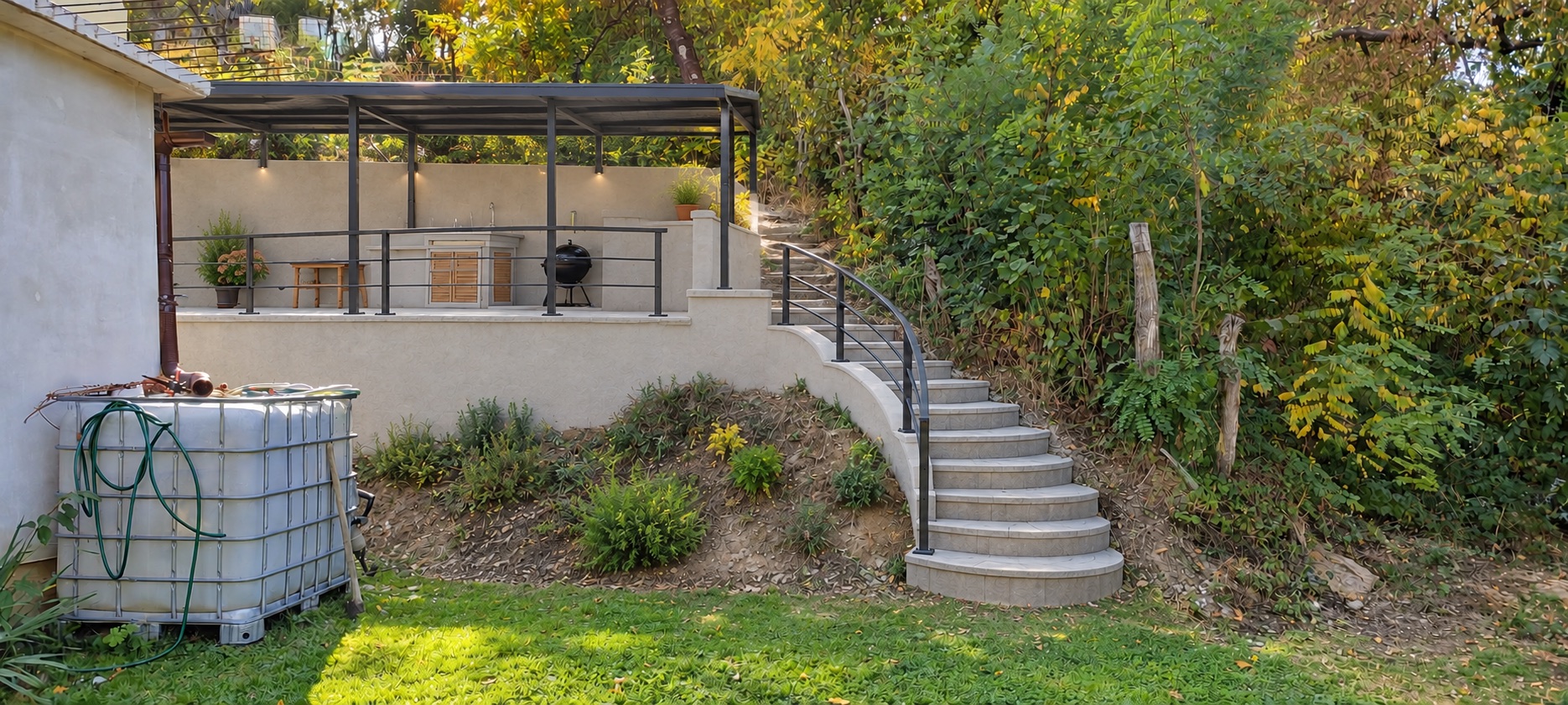

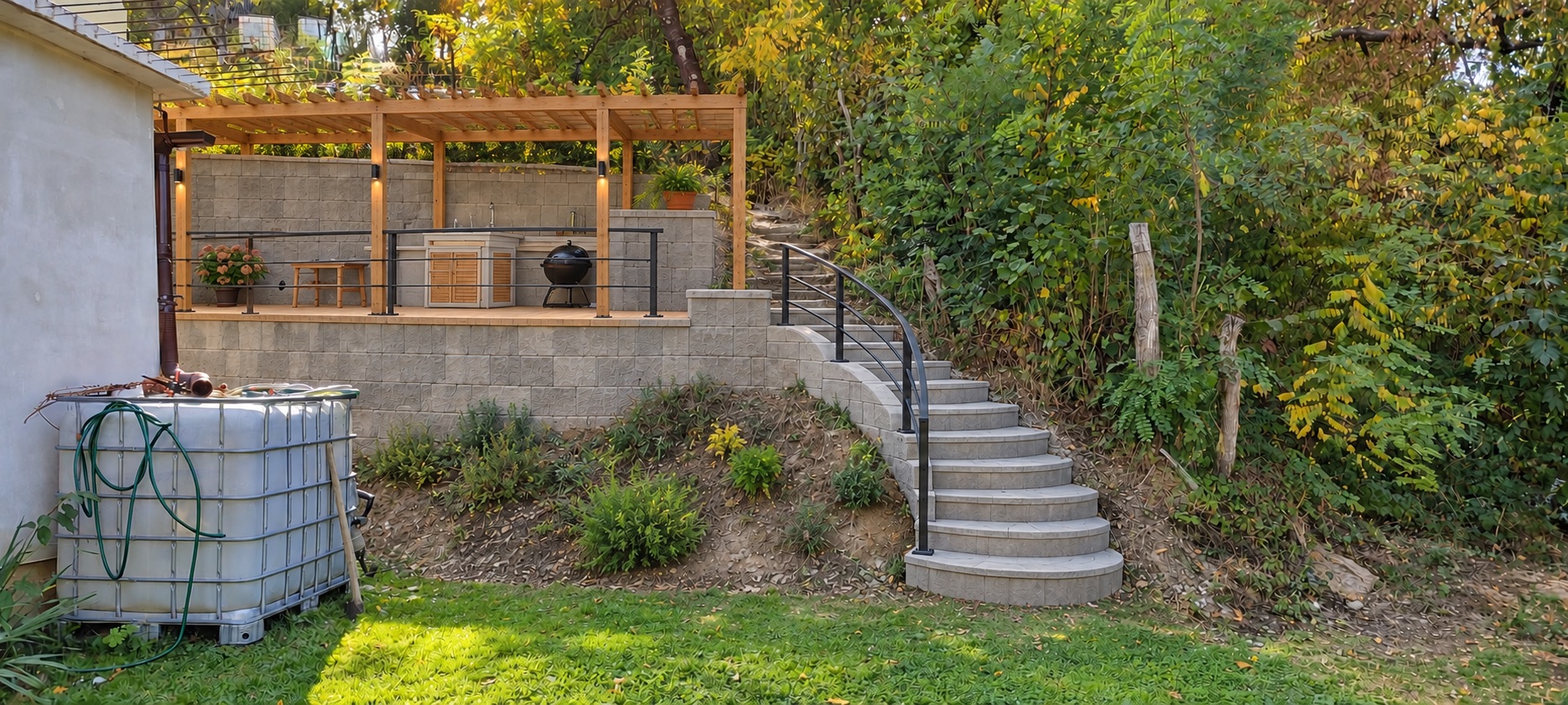

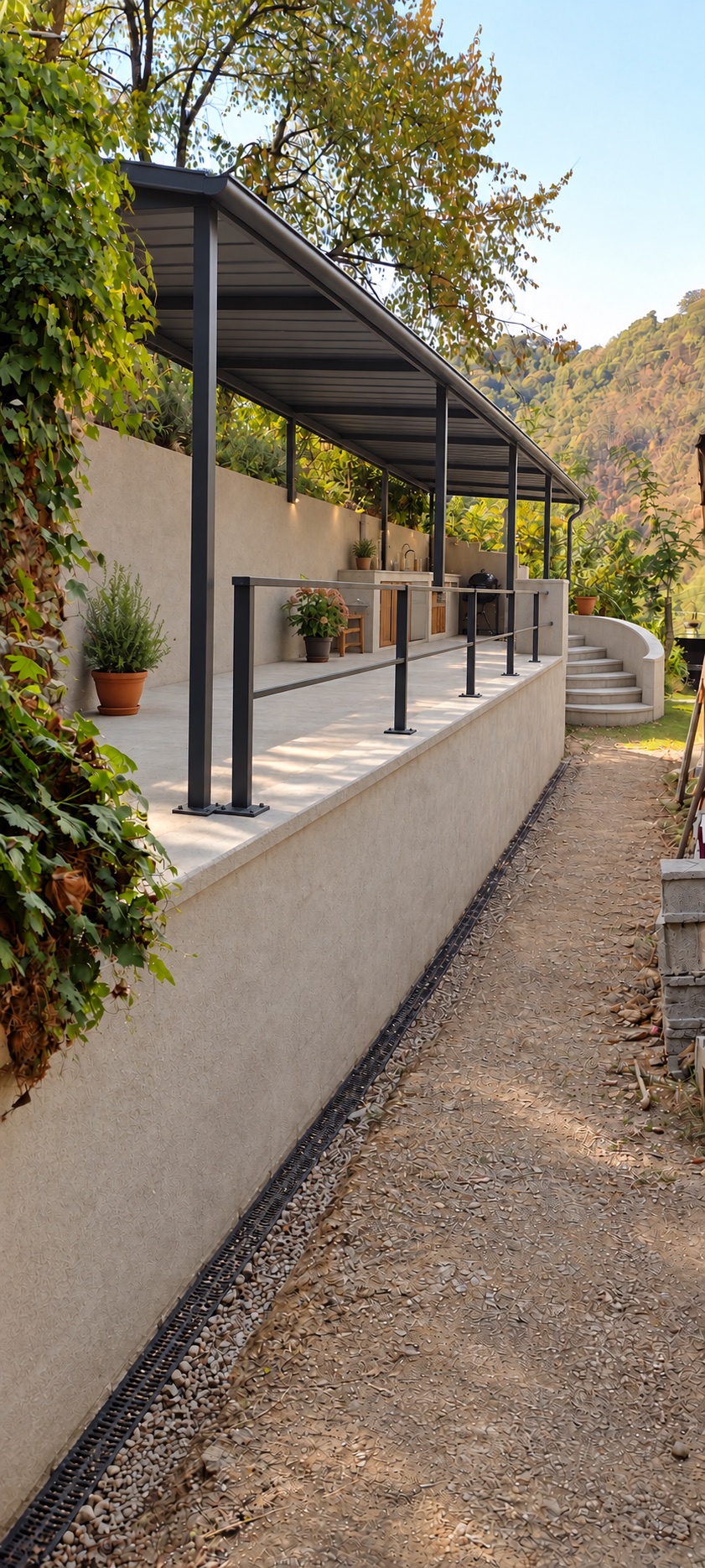

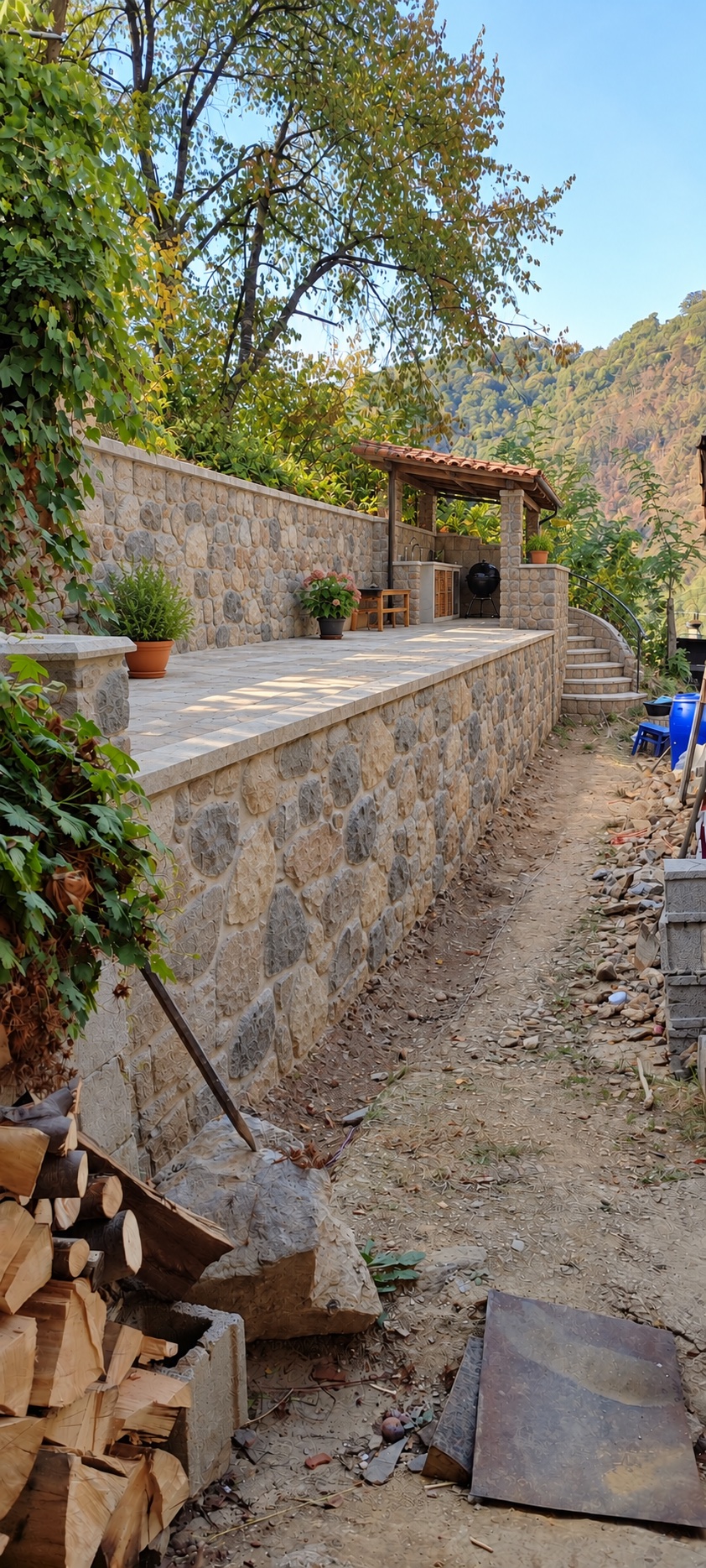

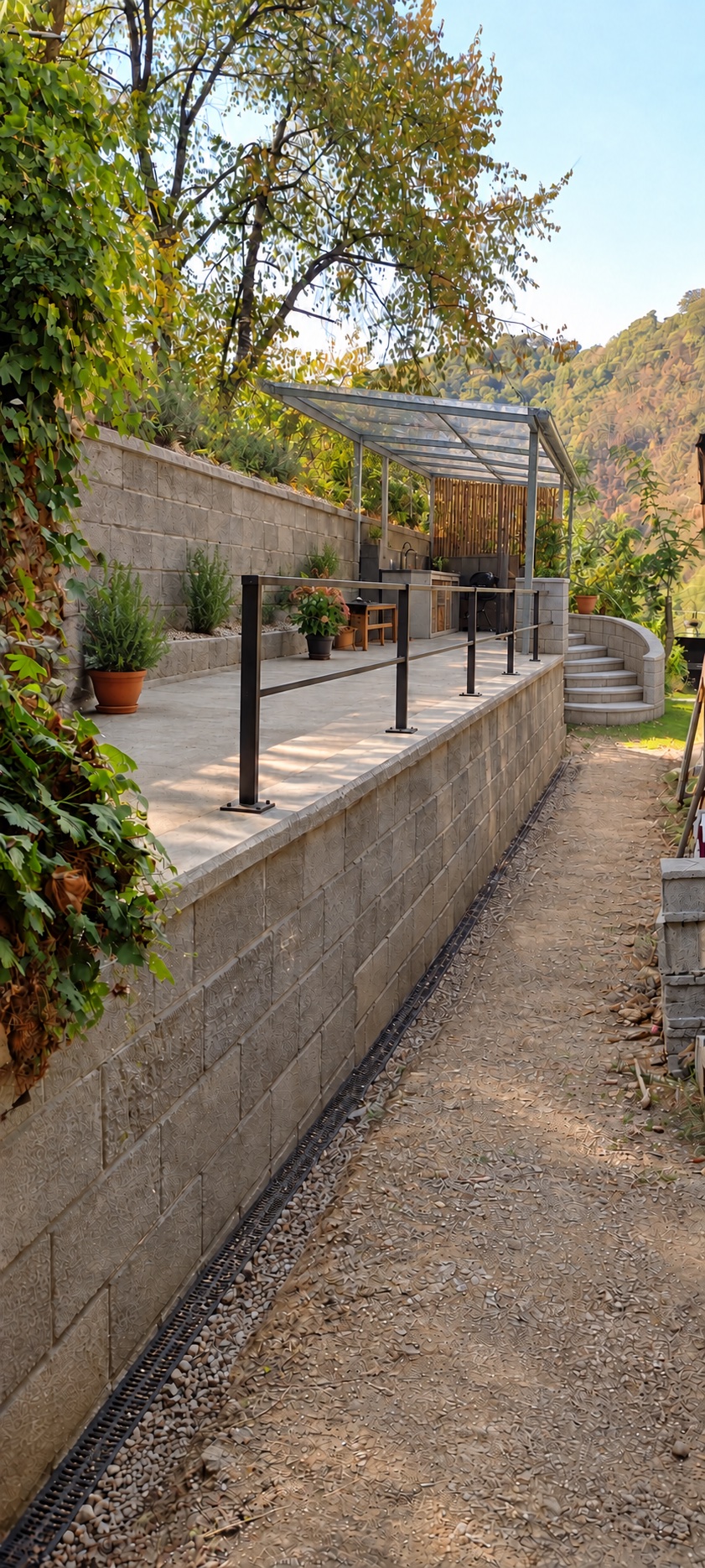

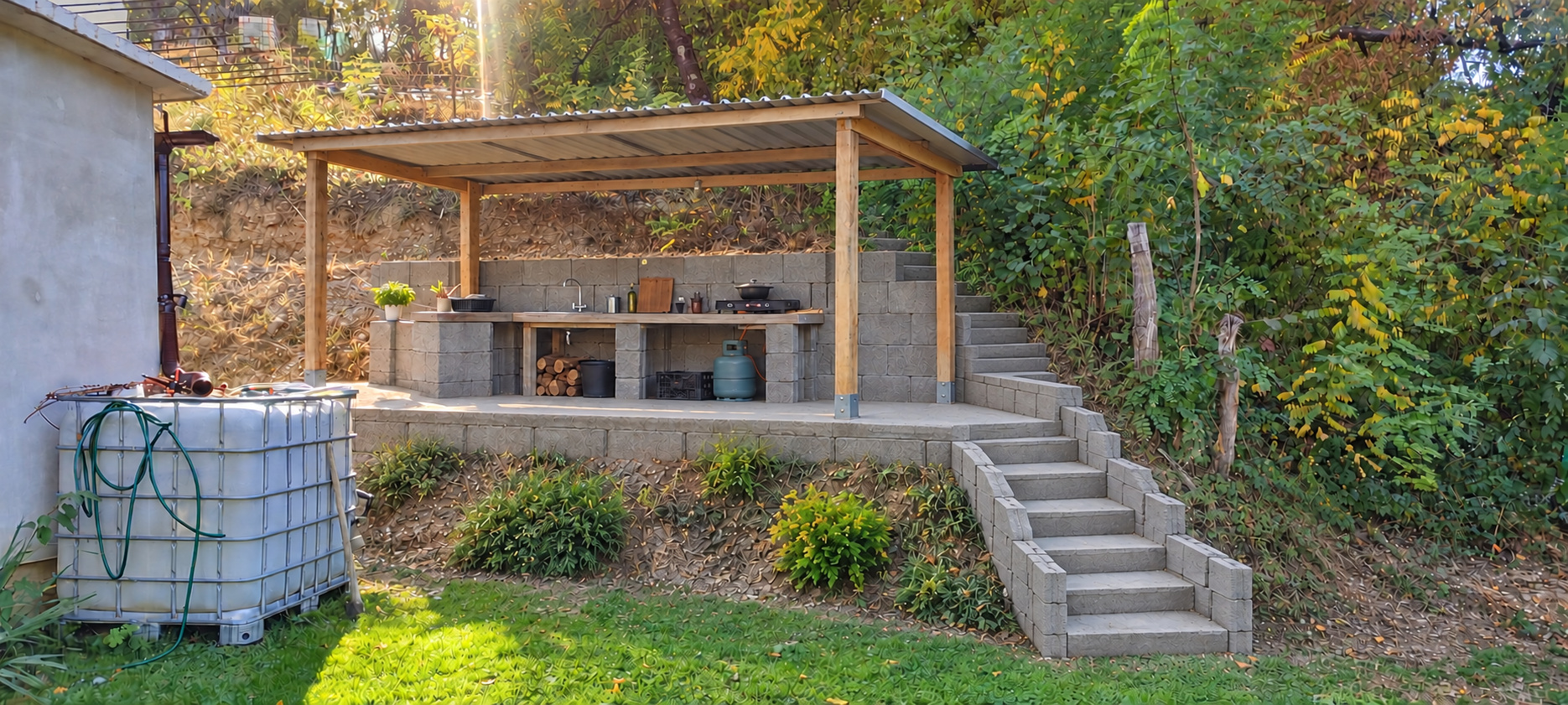

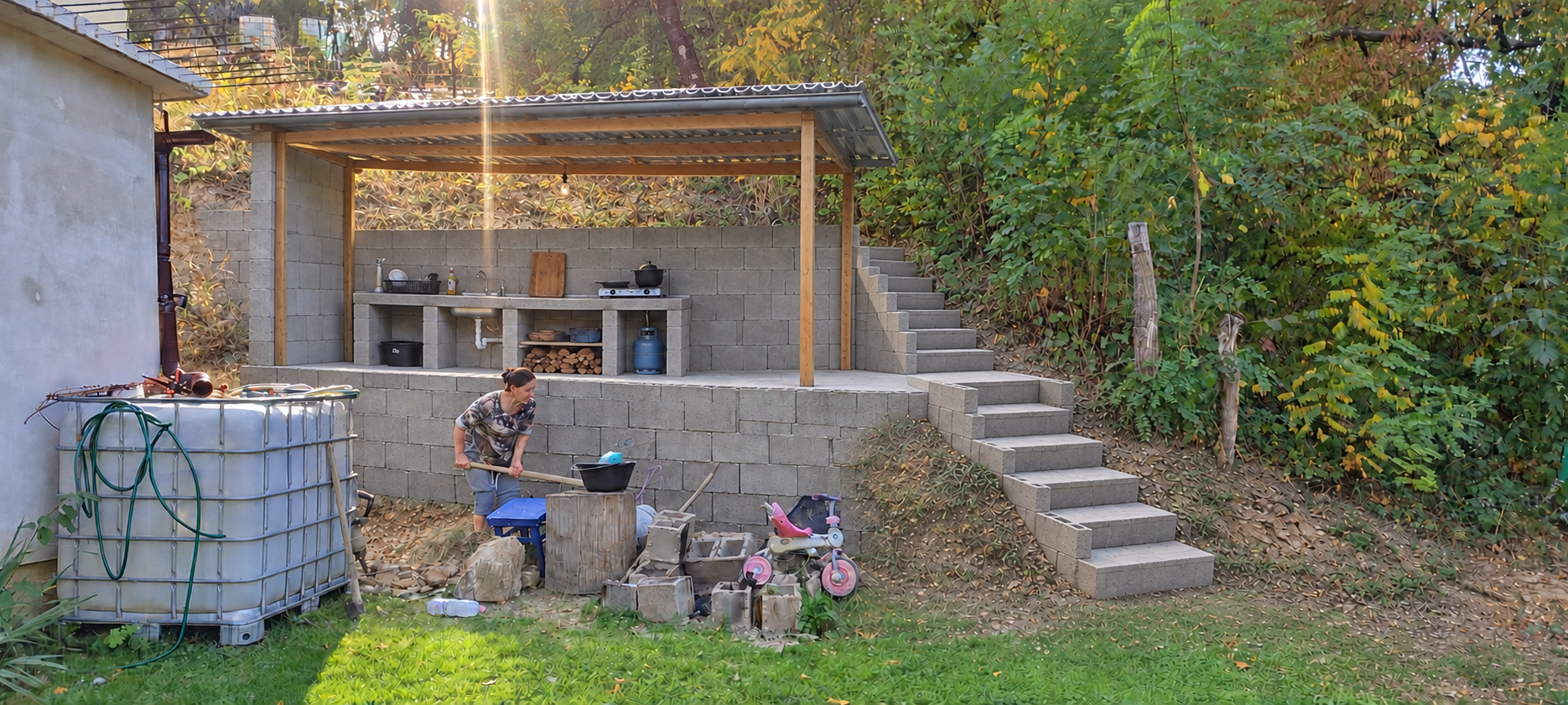

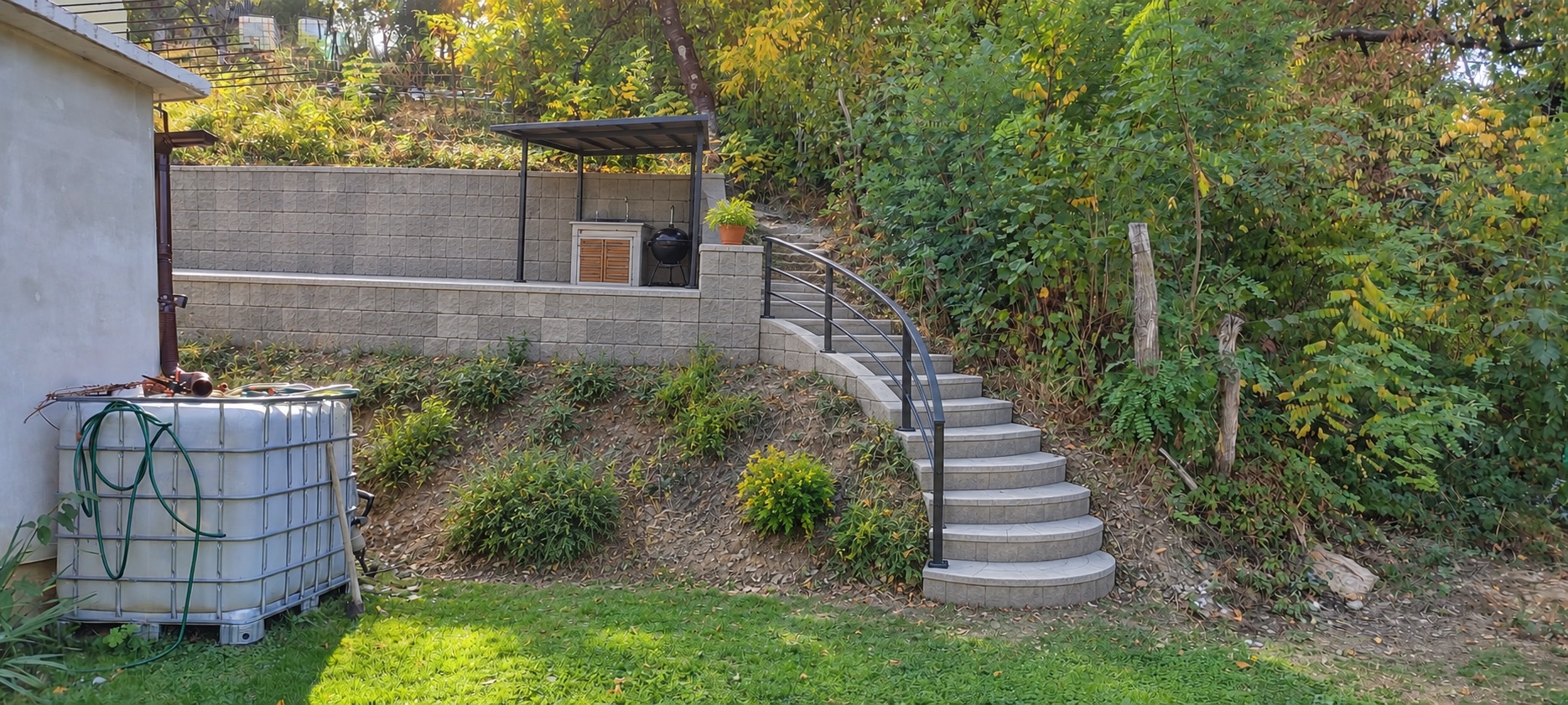

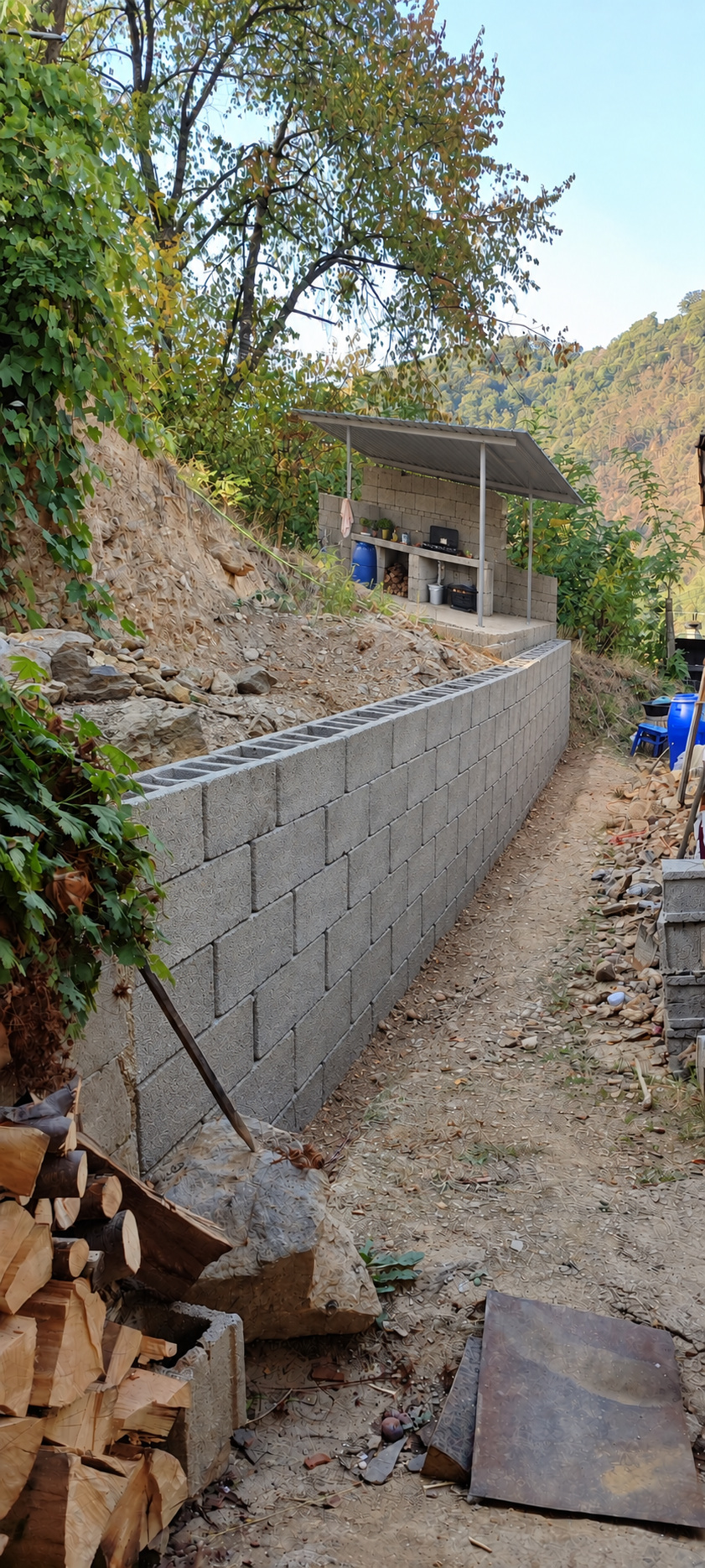

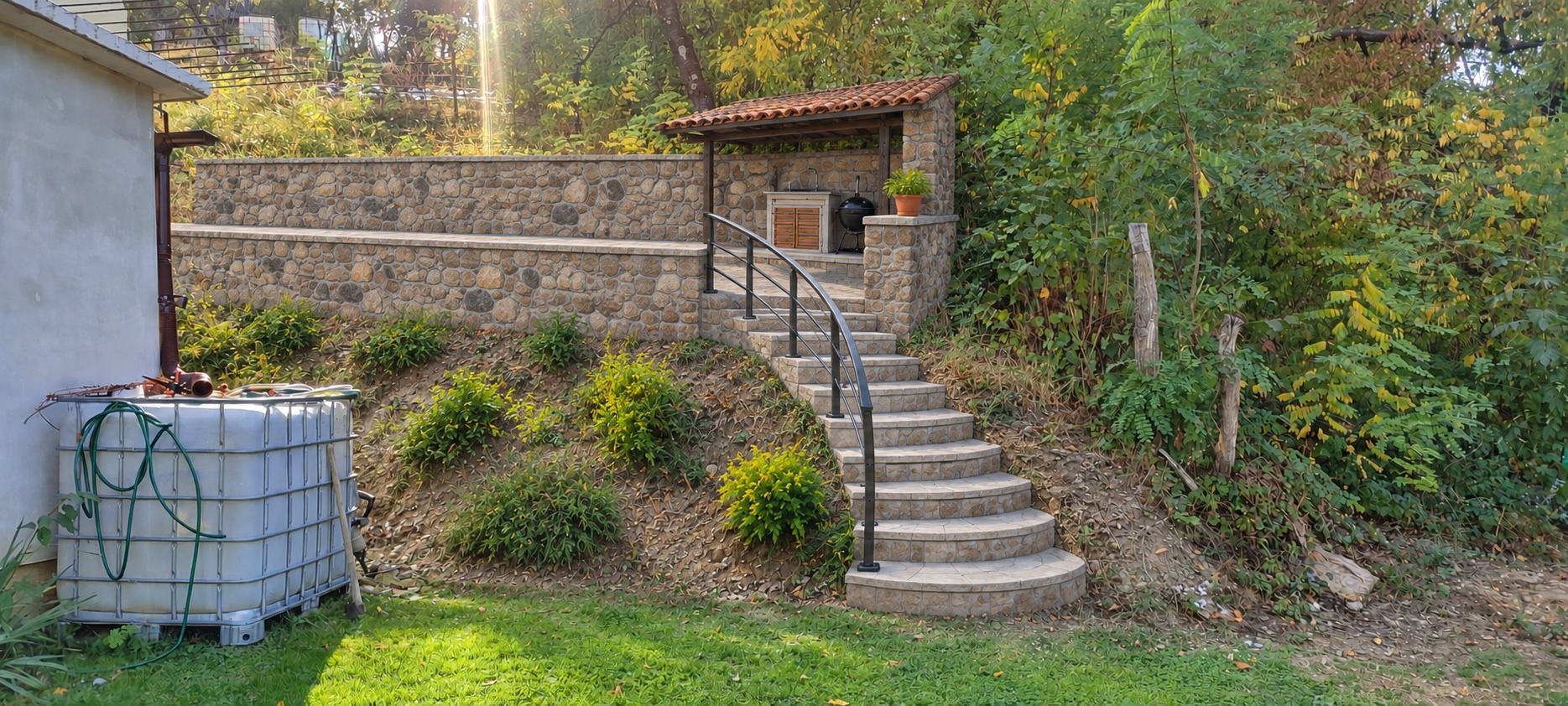

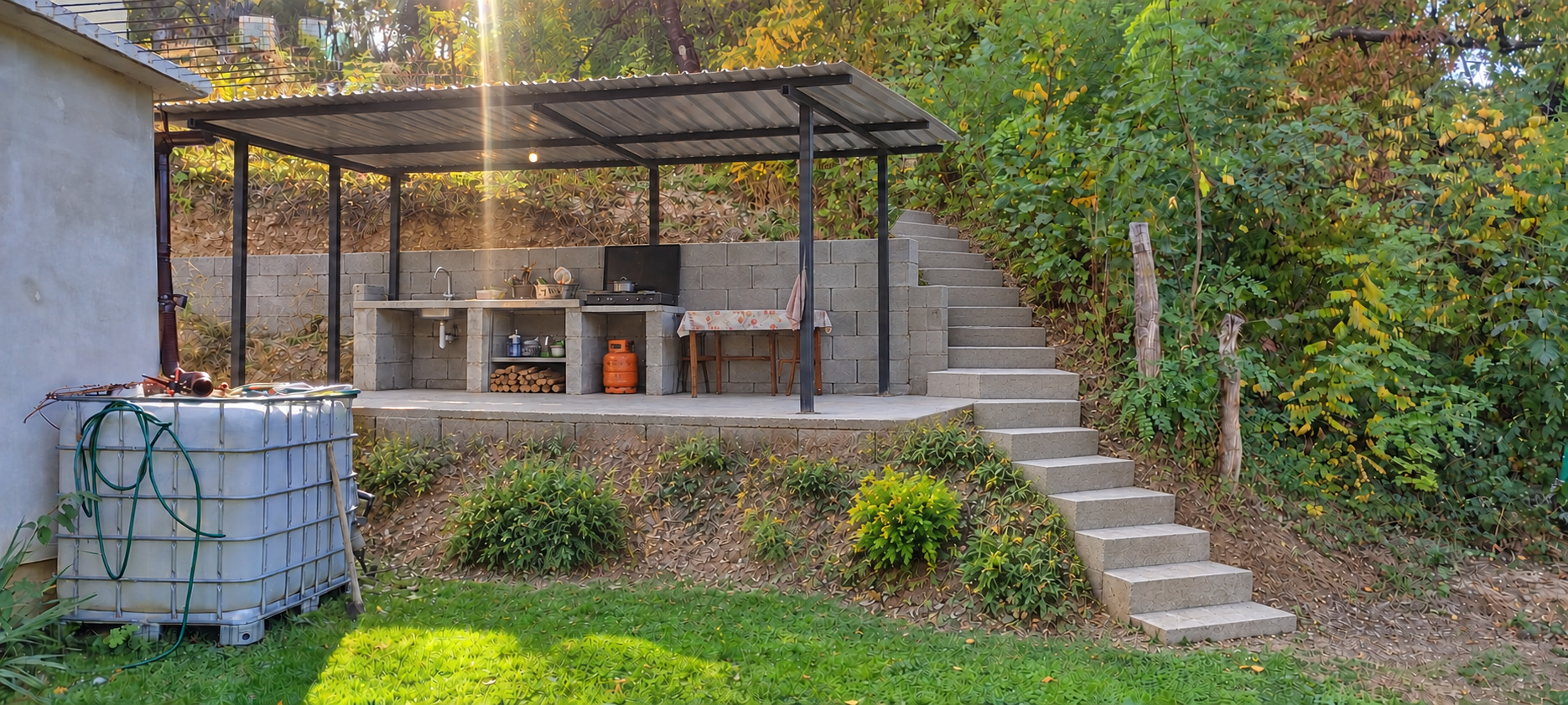

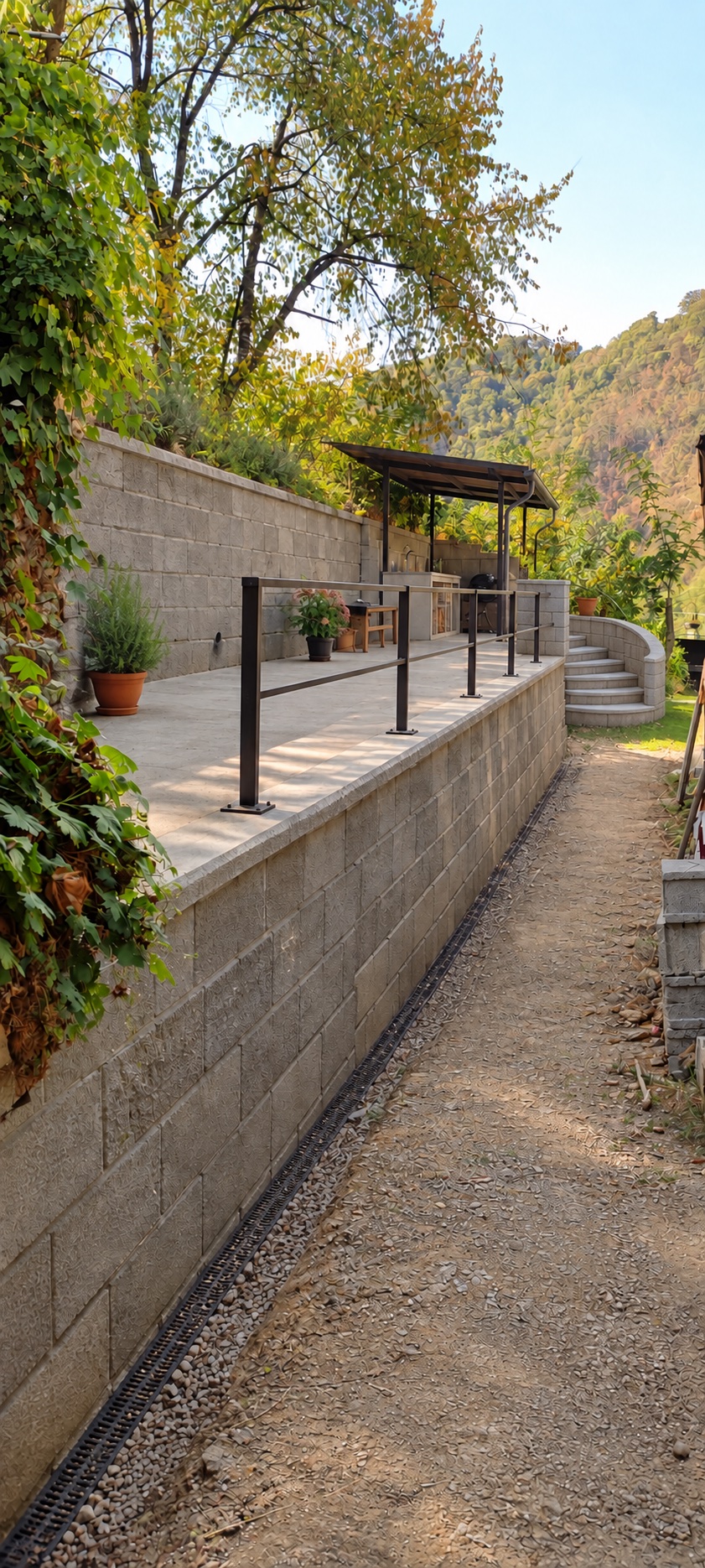

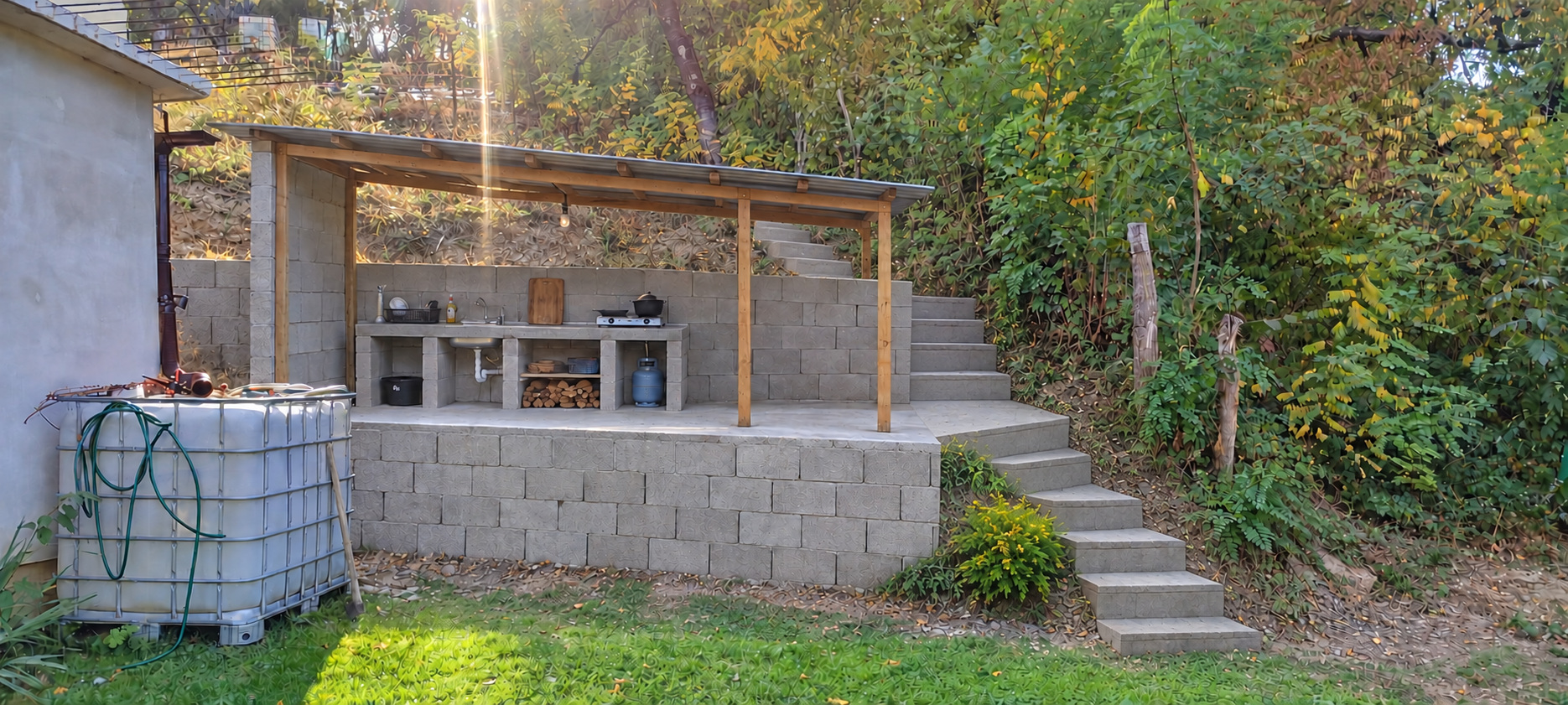

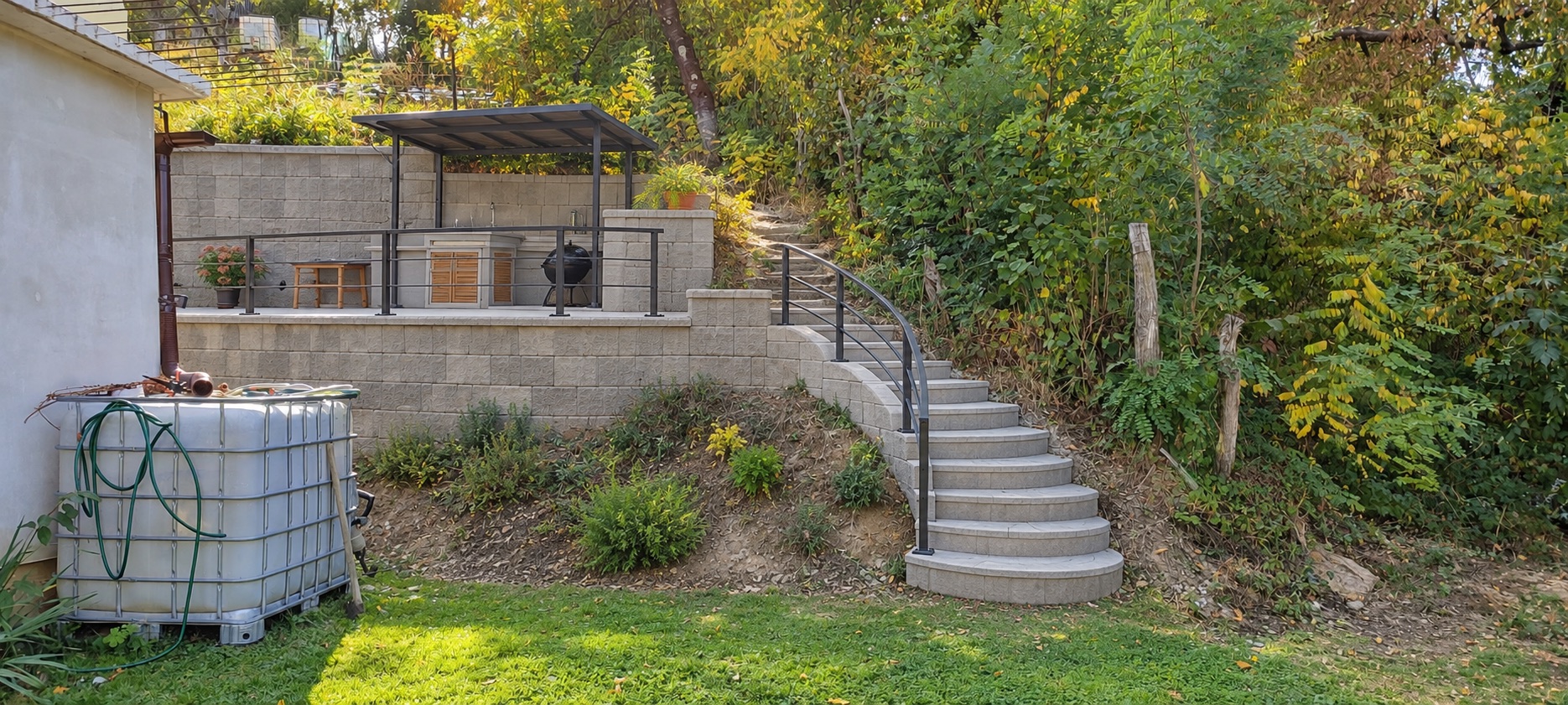

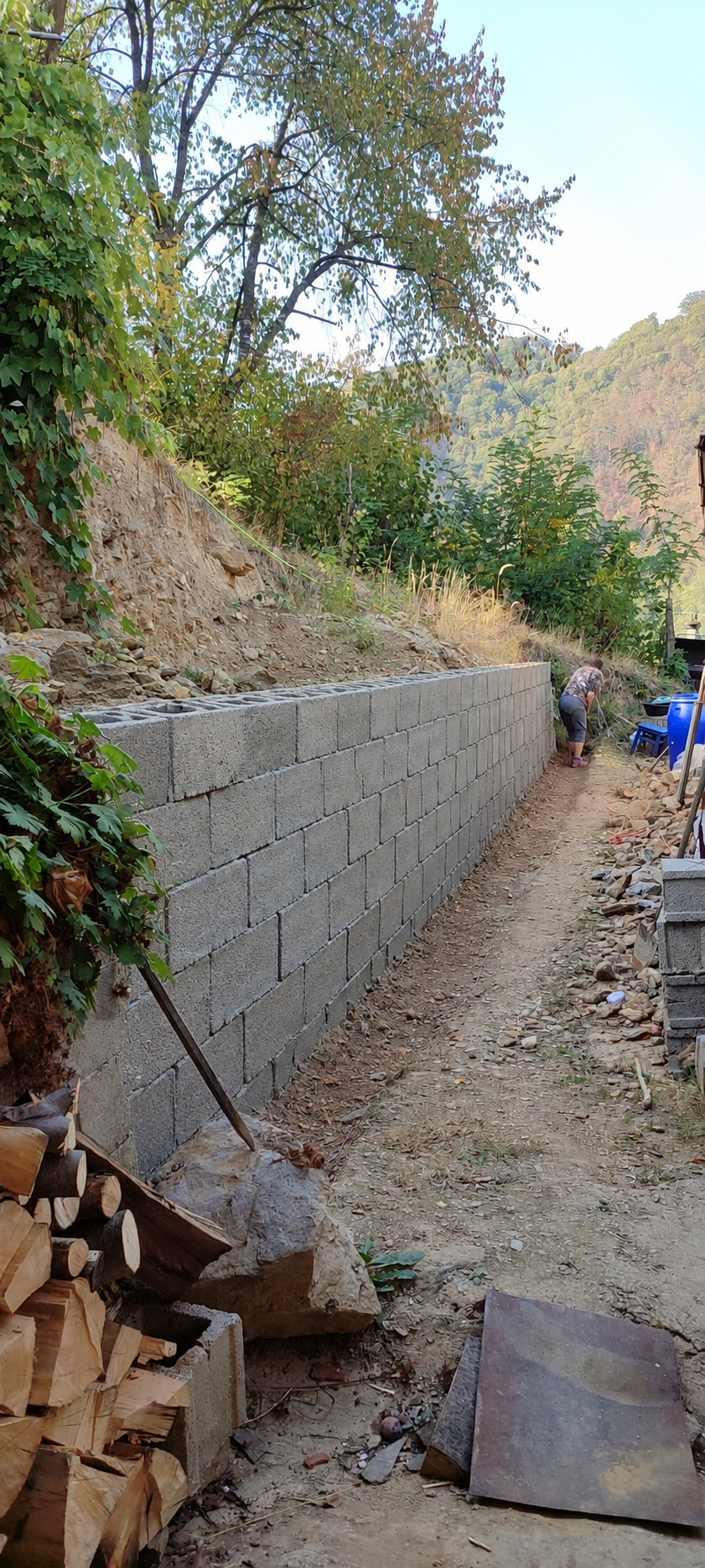

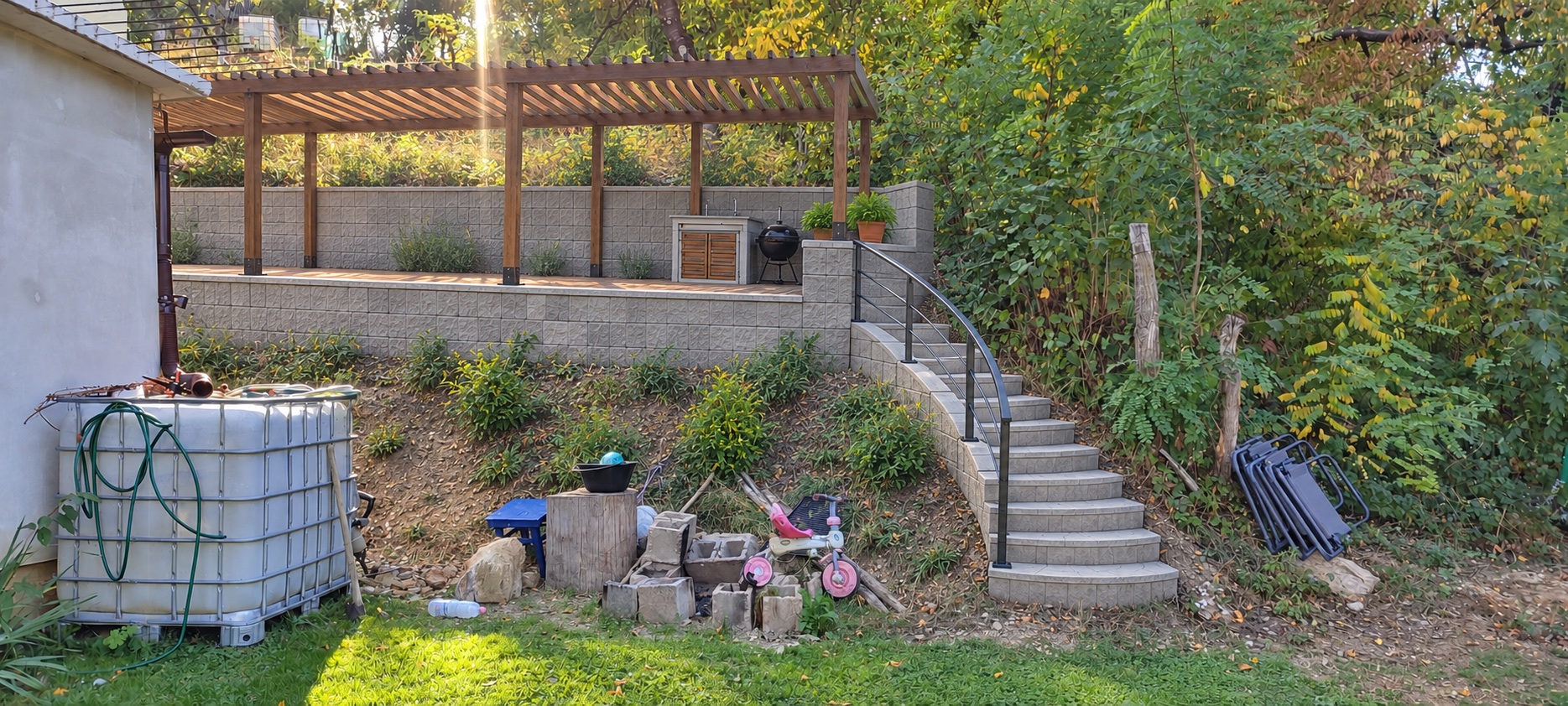

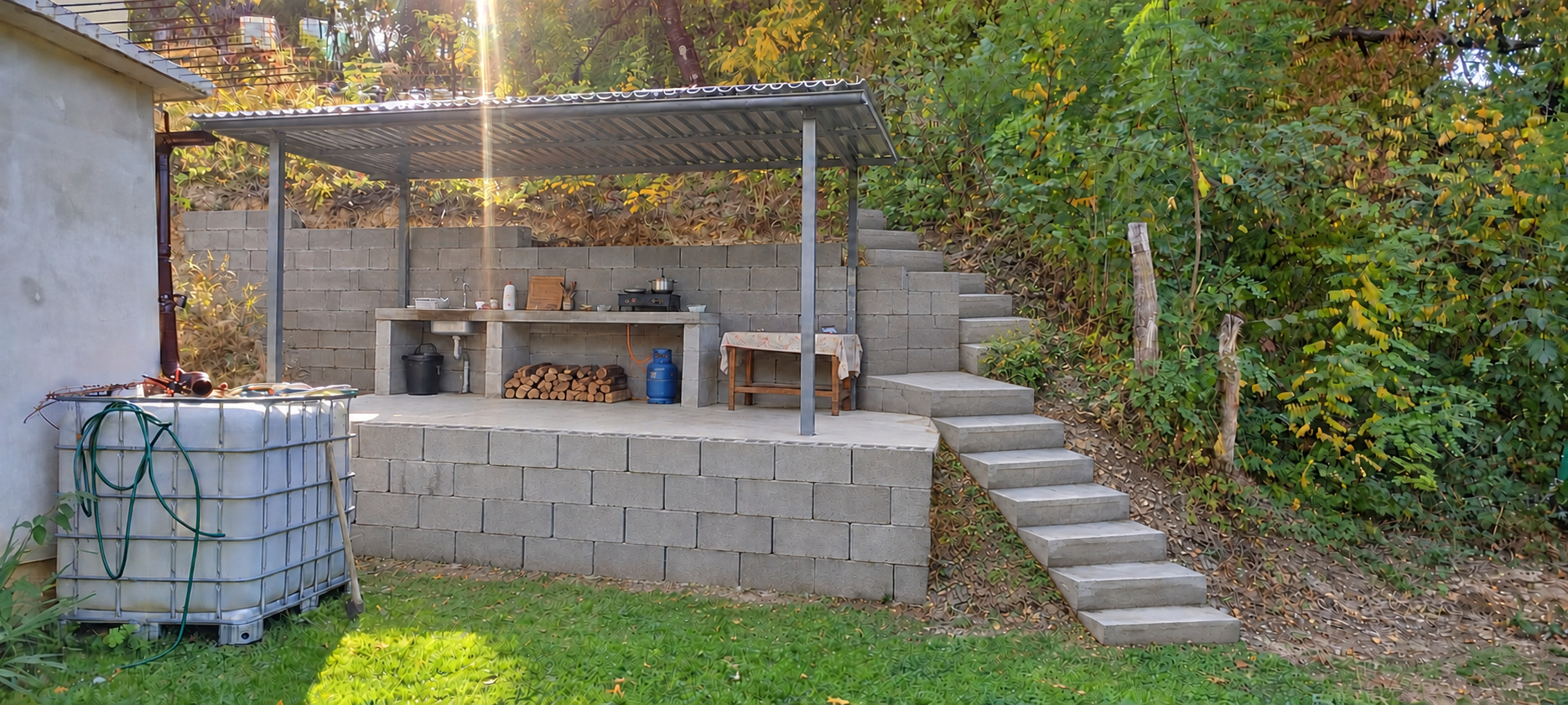

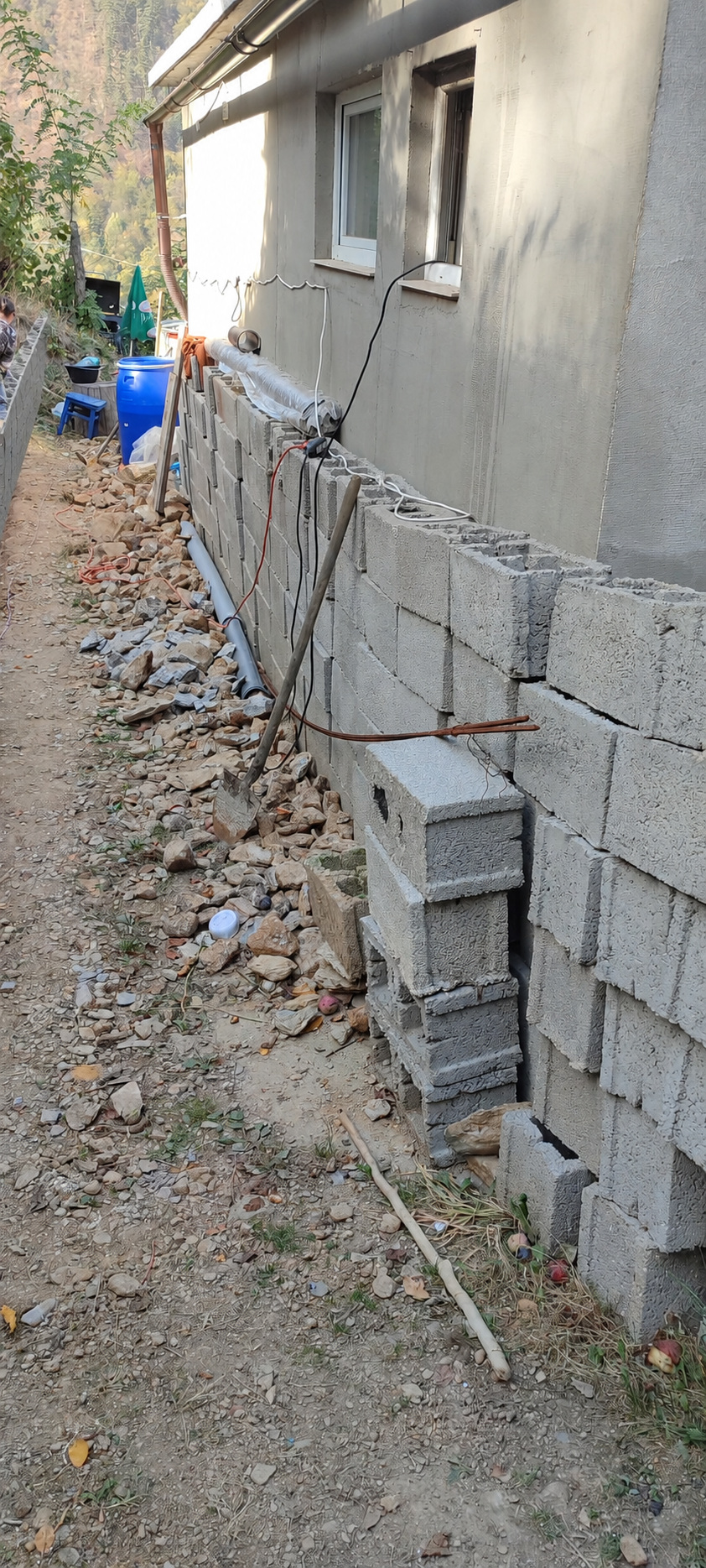

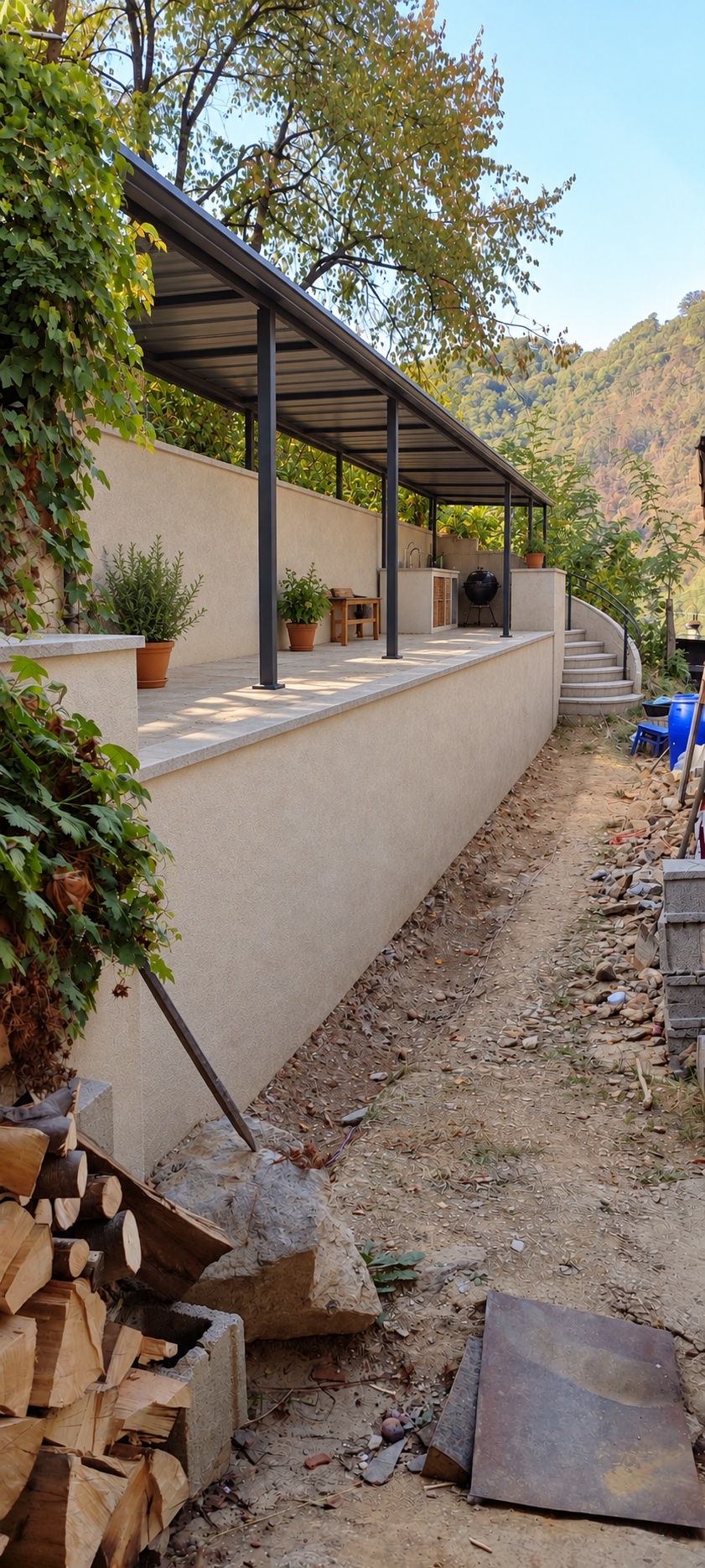

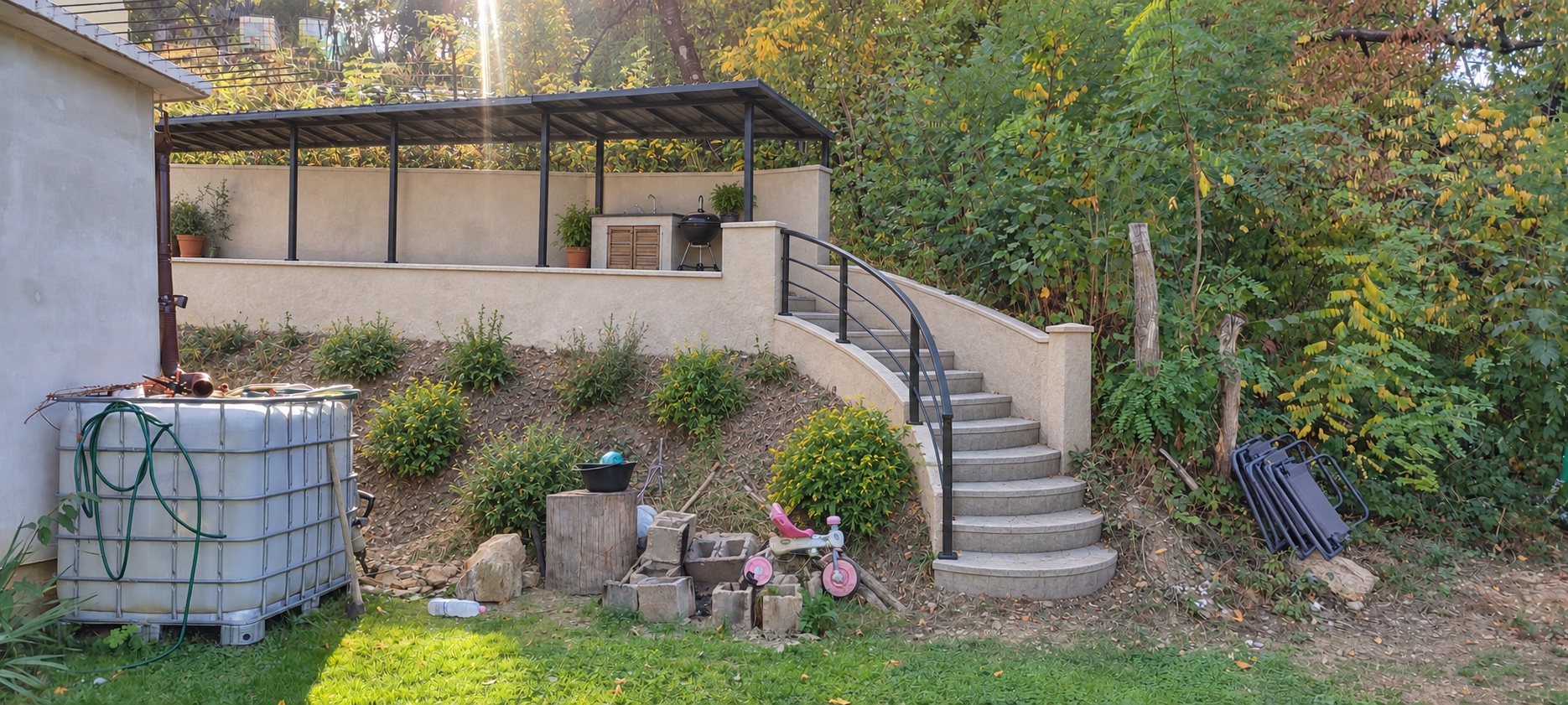

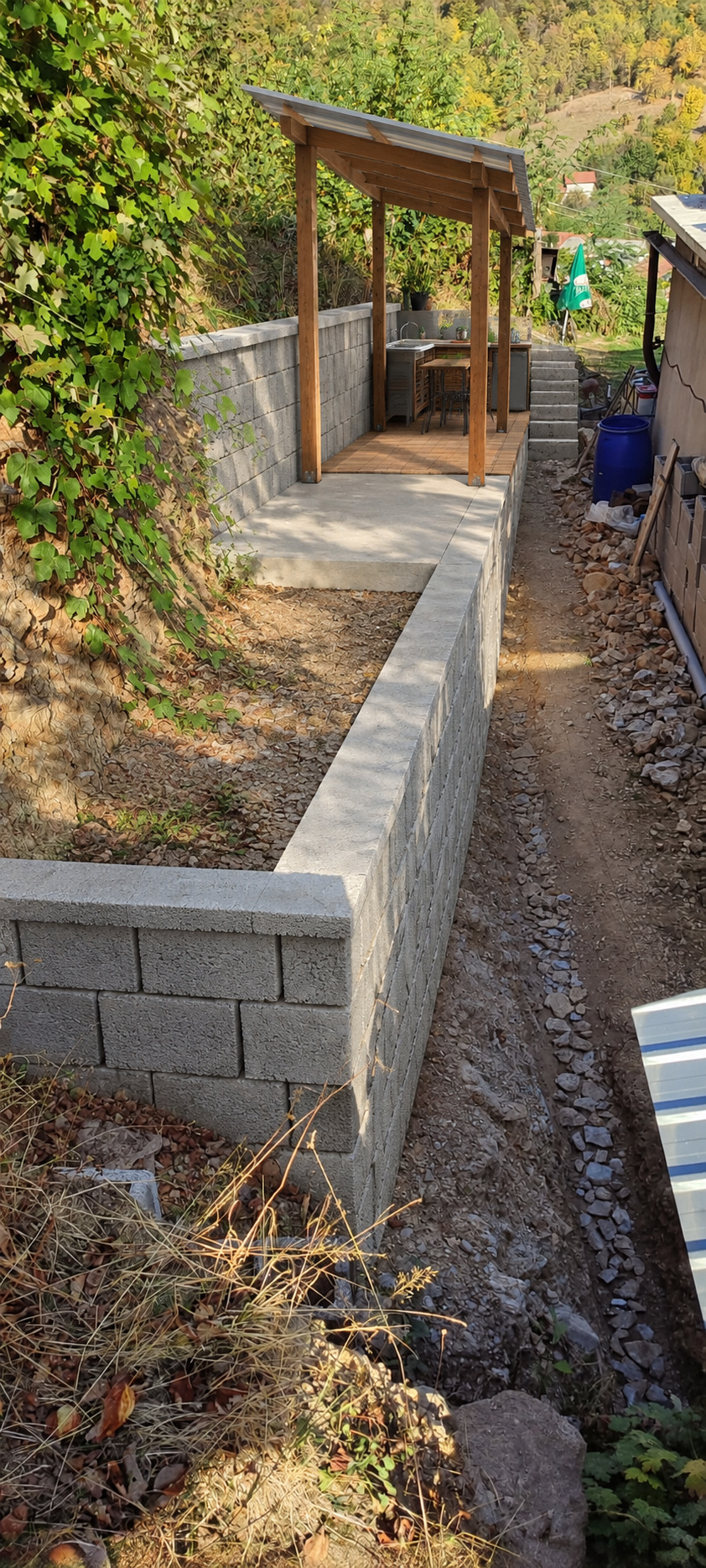

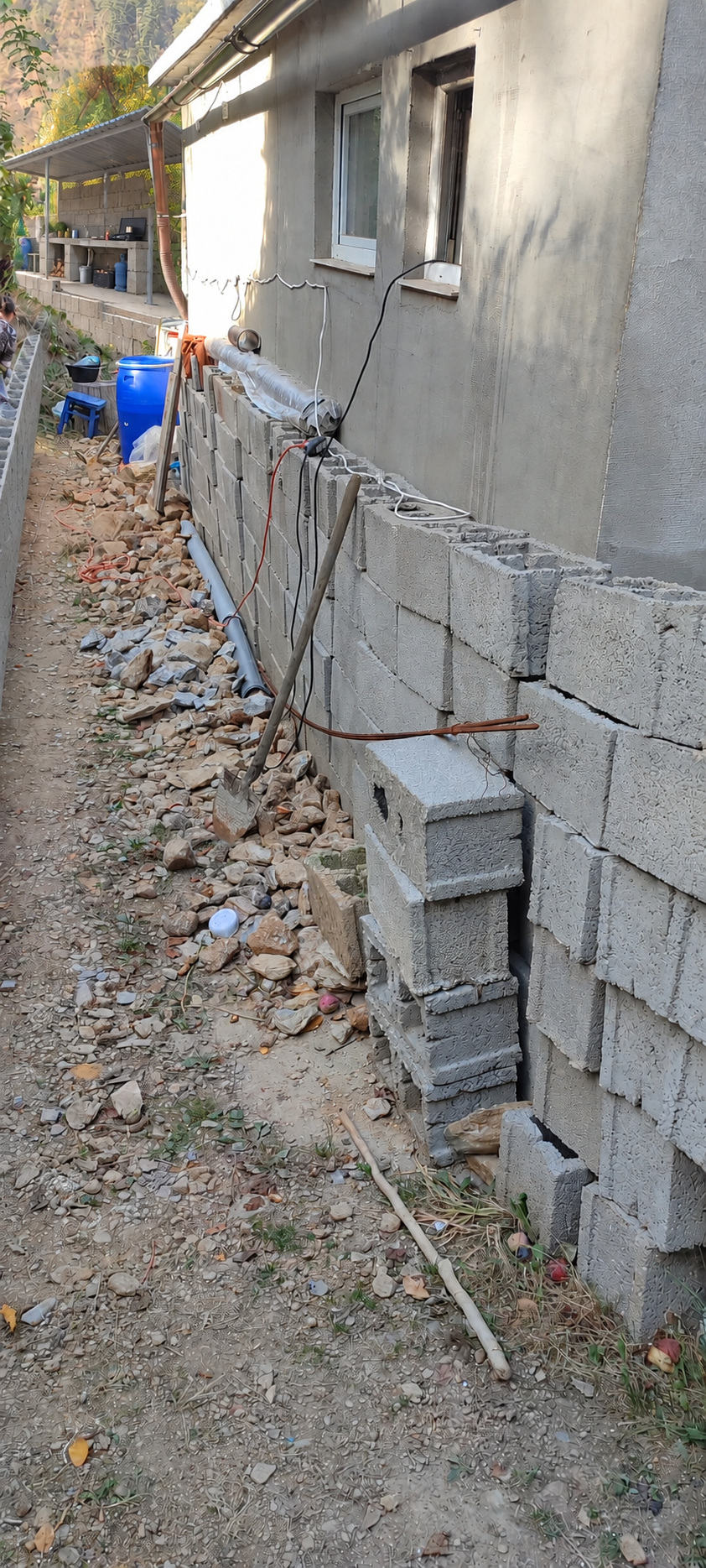

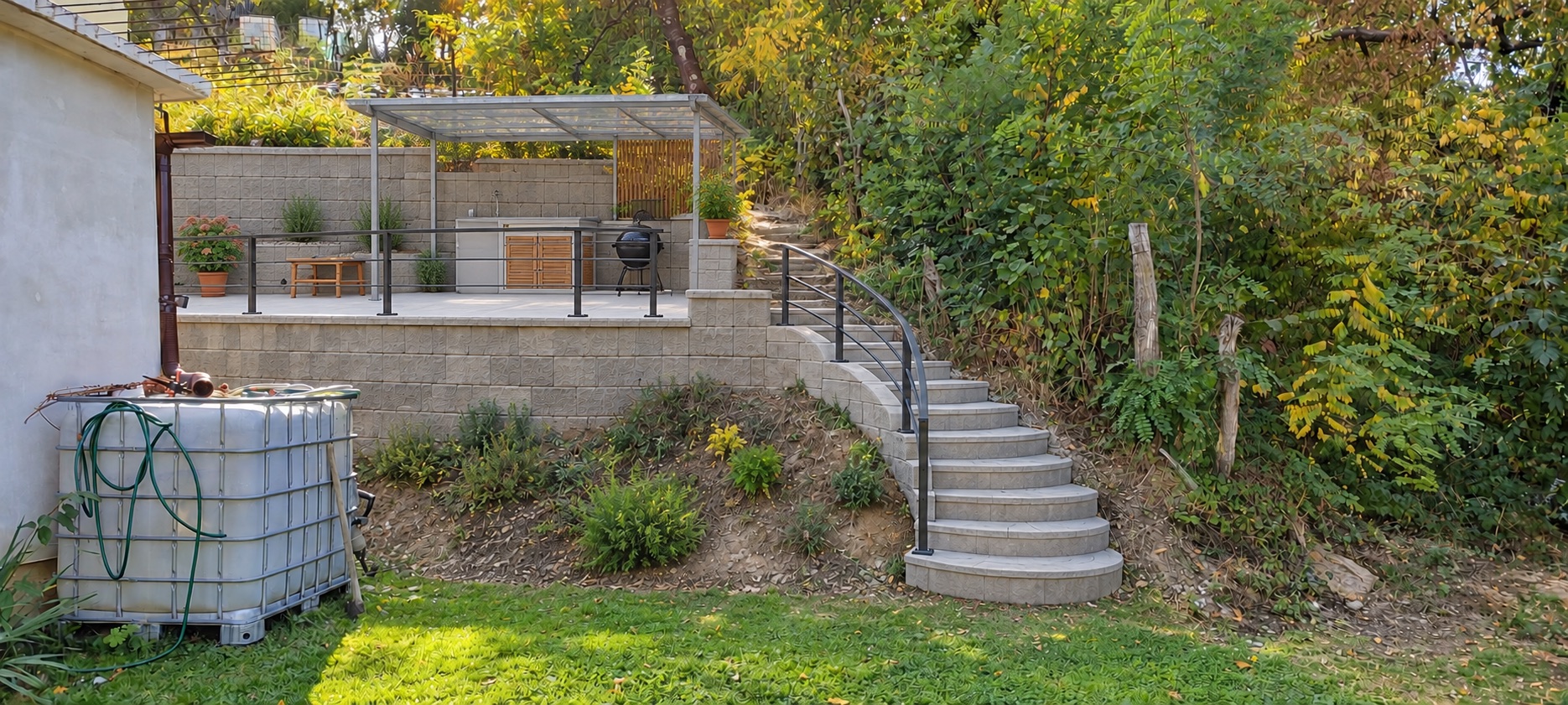

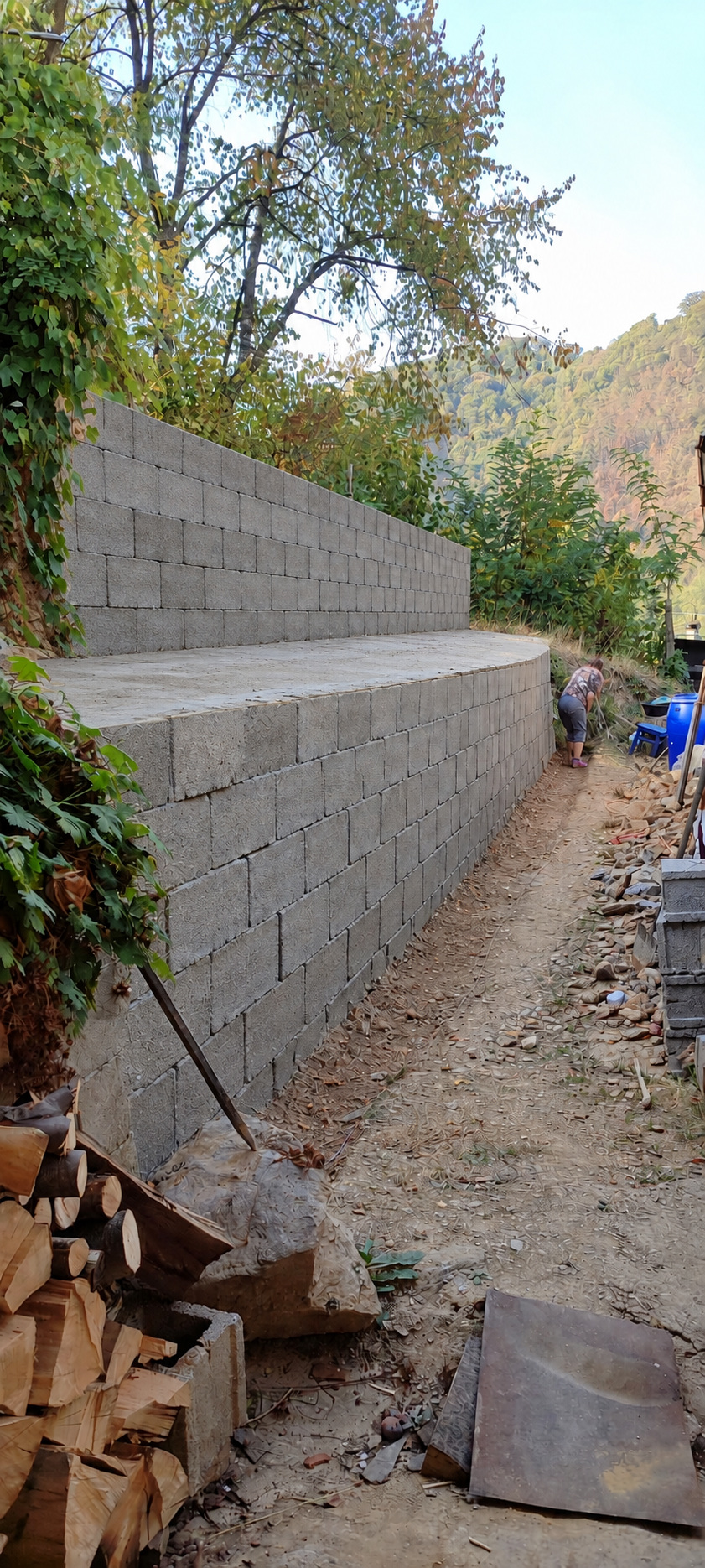

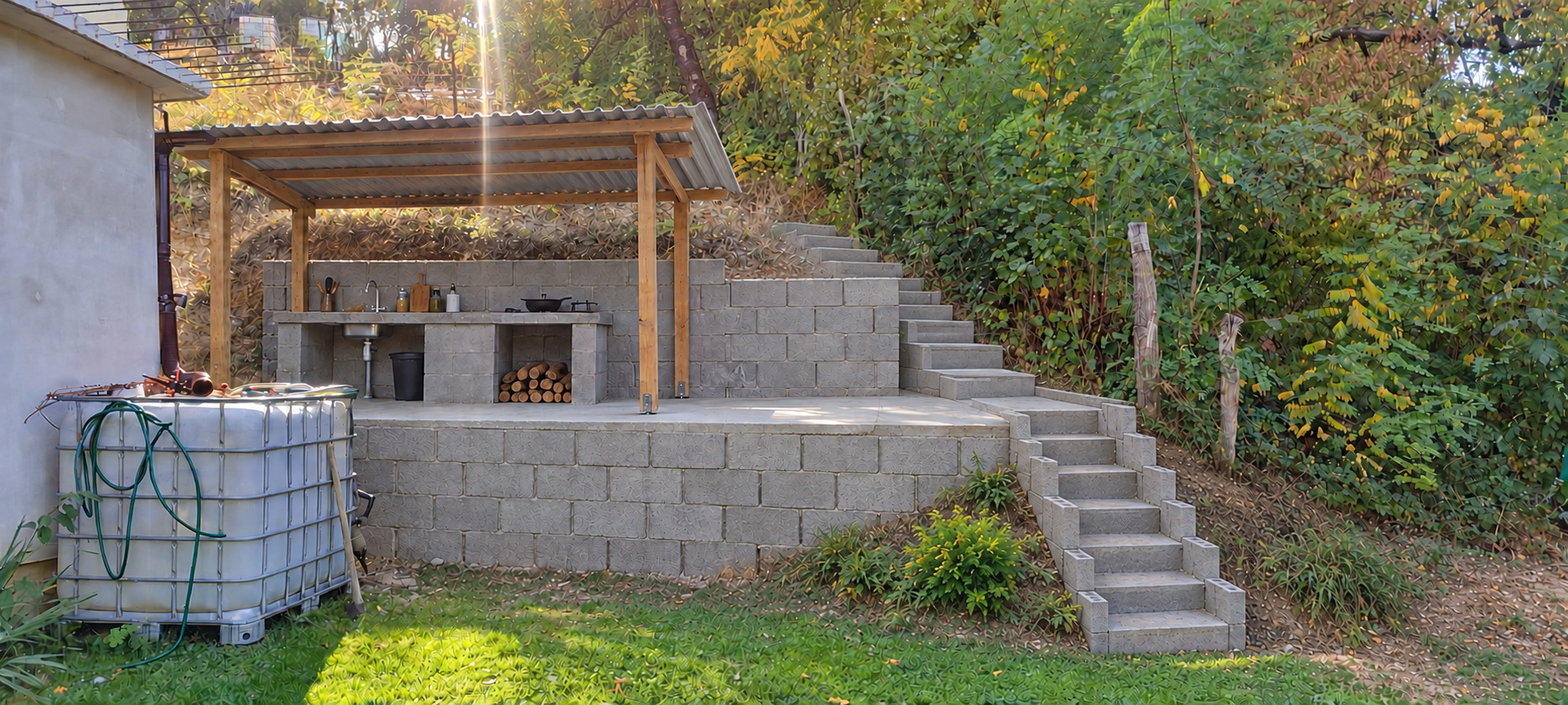

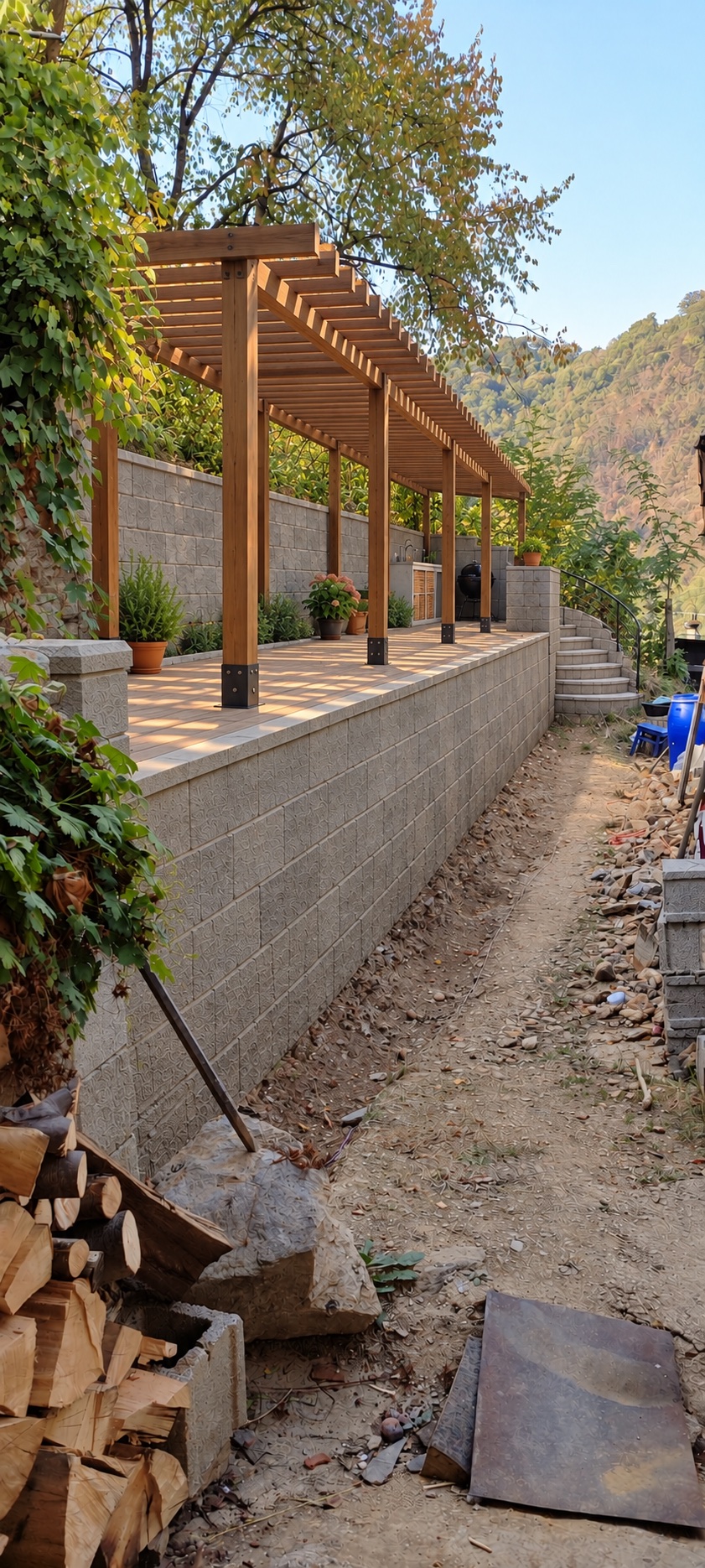

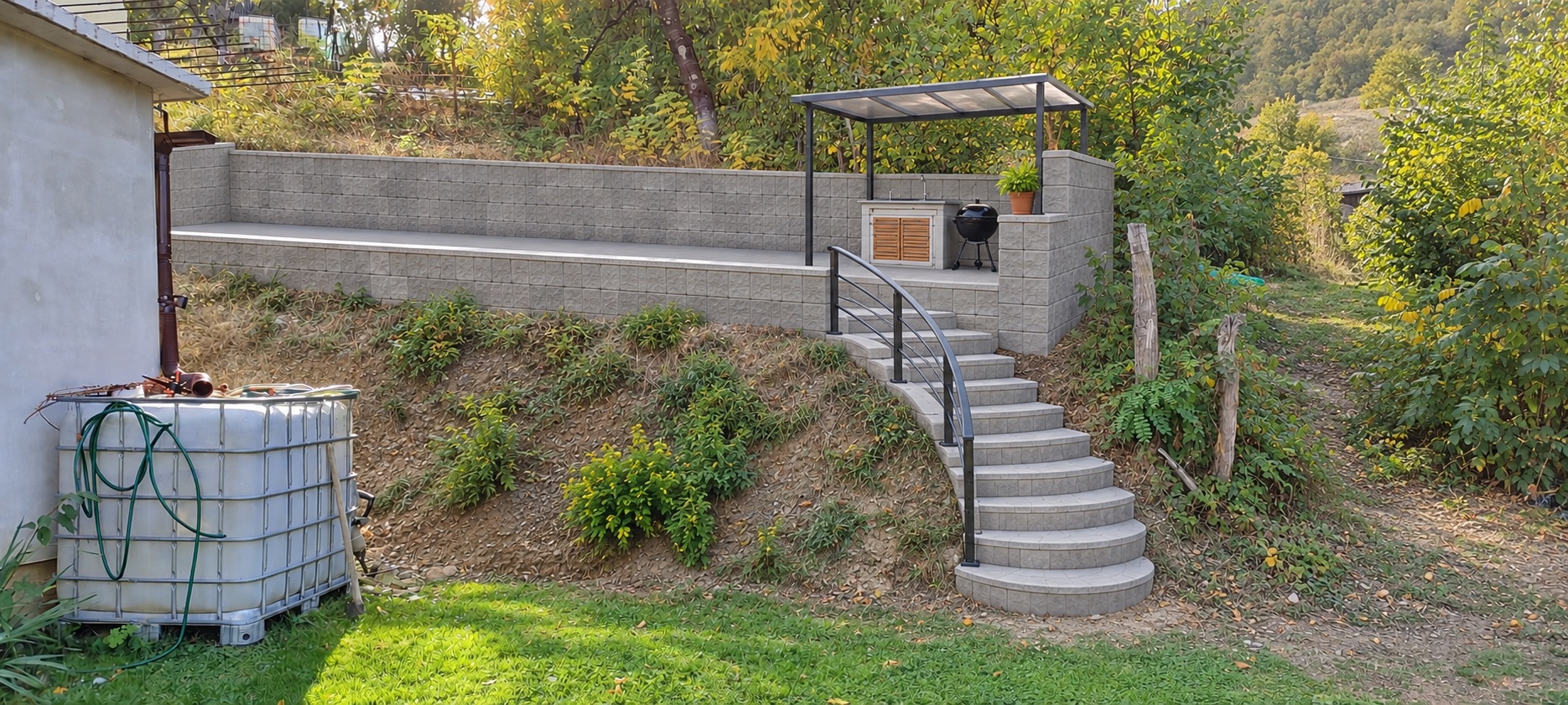

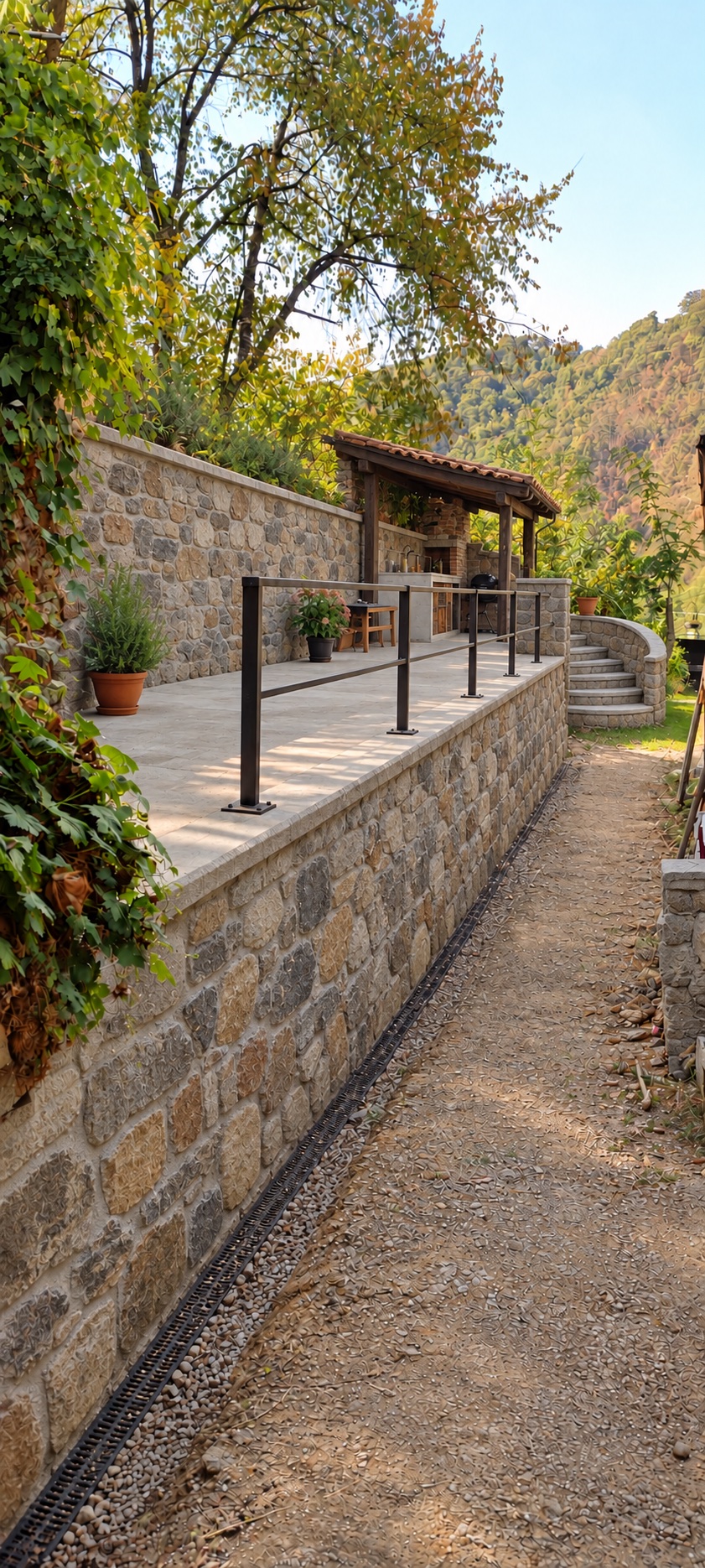

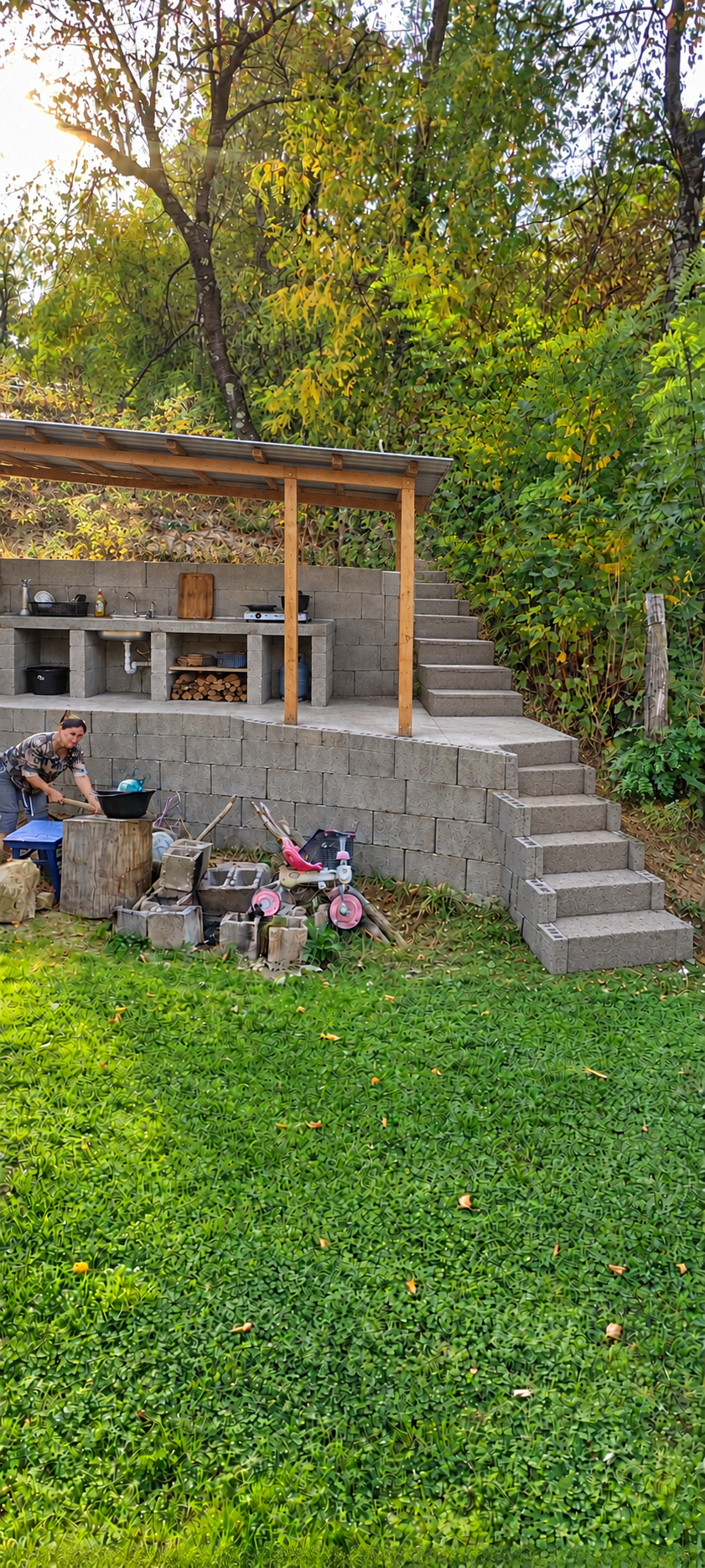

ÎnainteDupăStudiile precedente
Atinge imaginea pentru zoom. Linia construită din fotografiile noi are prioritate.

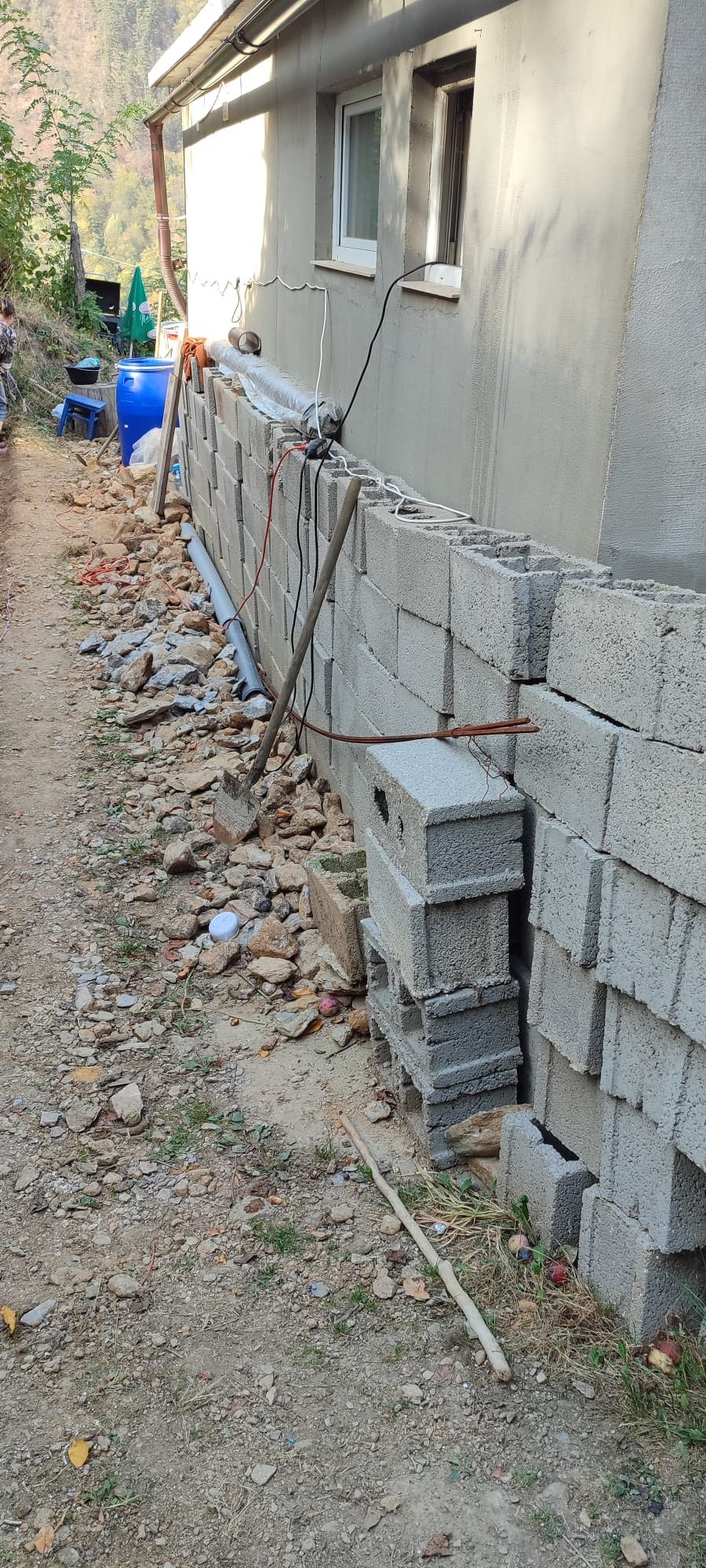

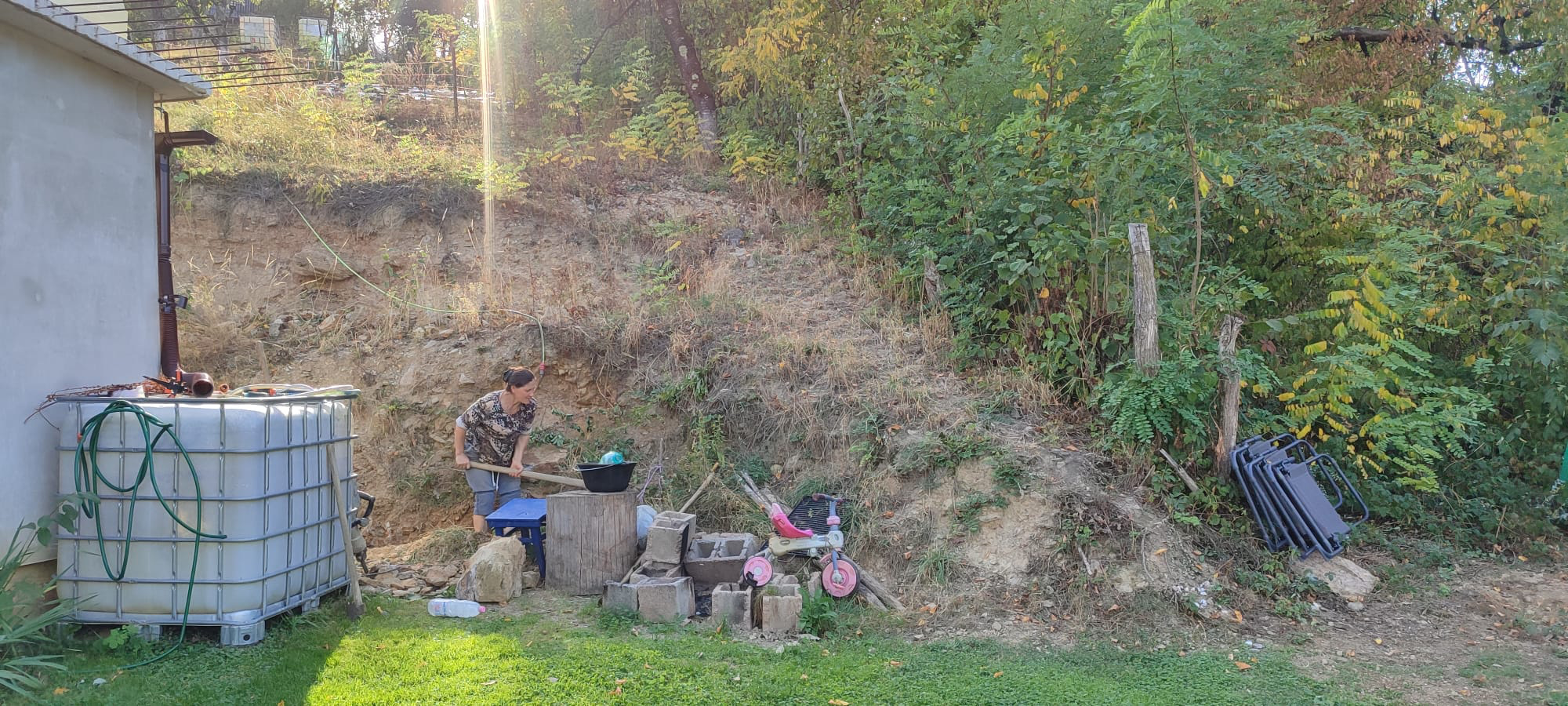

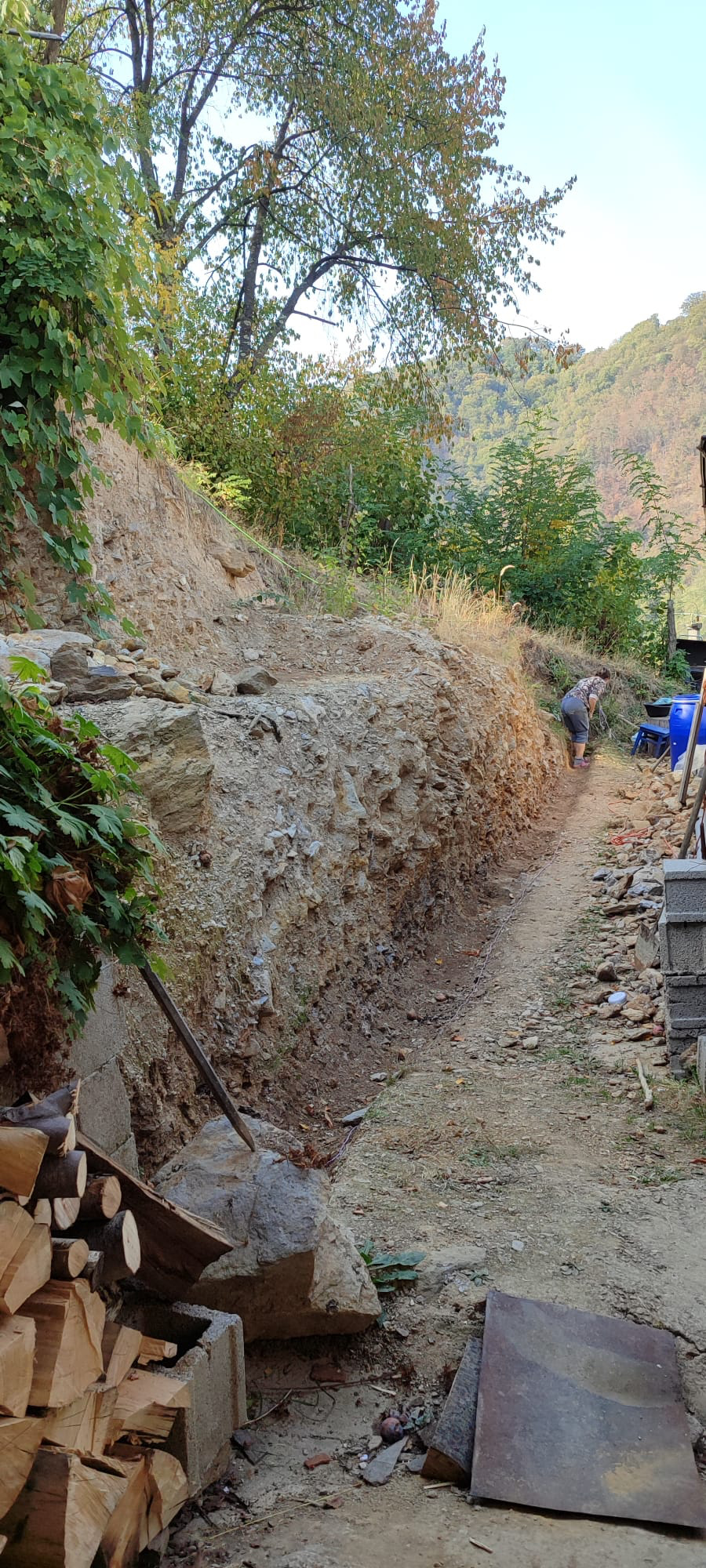

Fotografiile care fixează zona
Zona dinspre grădinăFilmări

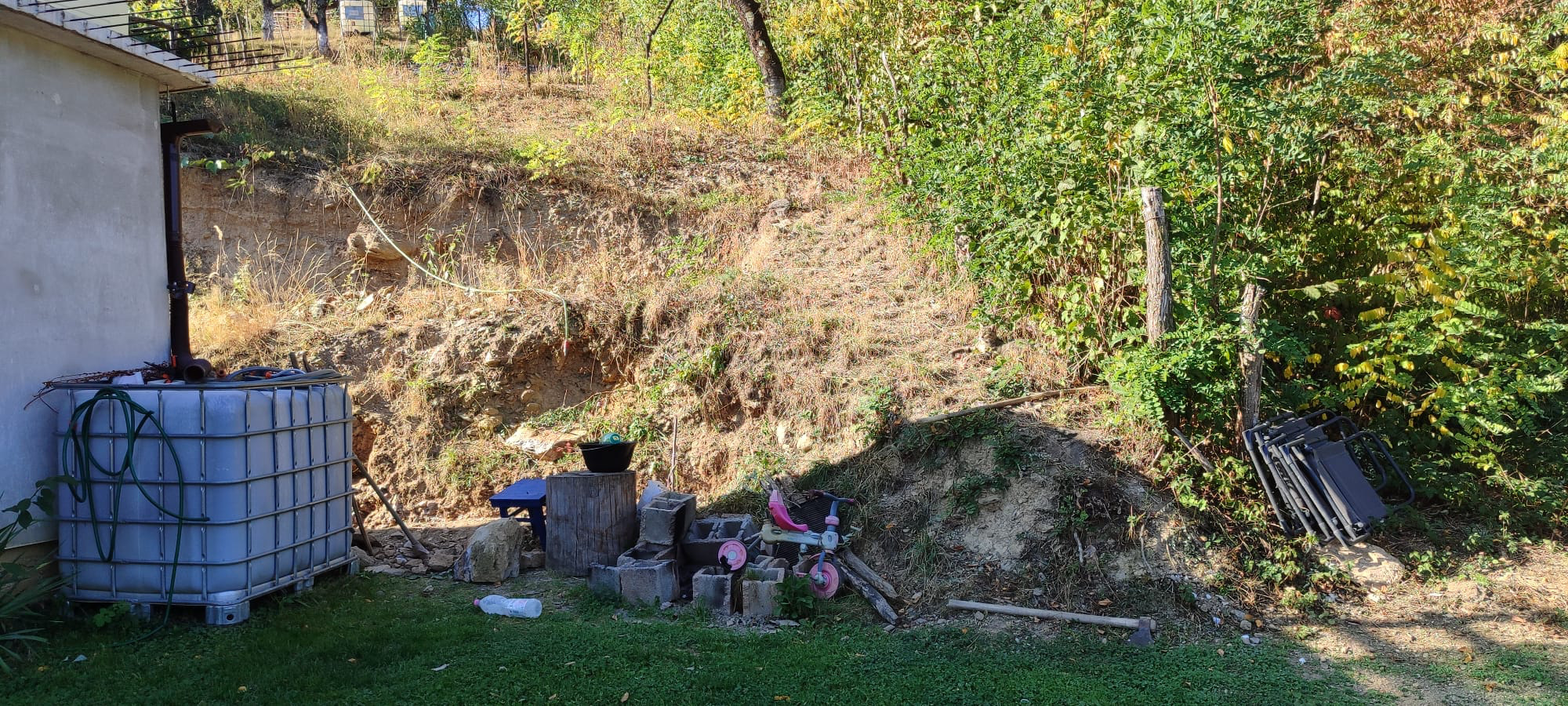

Dinspre curte și alee
Capătul treptei din lateral
Unde stă placa
Placa acoperă treapta de pământ și ajunge peste zidul de jos. Aleea dintre zid și casă rămâne deschisă. Scara se curbează spre interior la capătul dinspre curte.
Albastru: traseu conceptual al drenajului în spatele zidurilor. Evacuarea și alcătuirea trebuie stabilite pentru terenul real. Secțiunea nu este la scară.

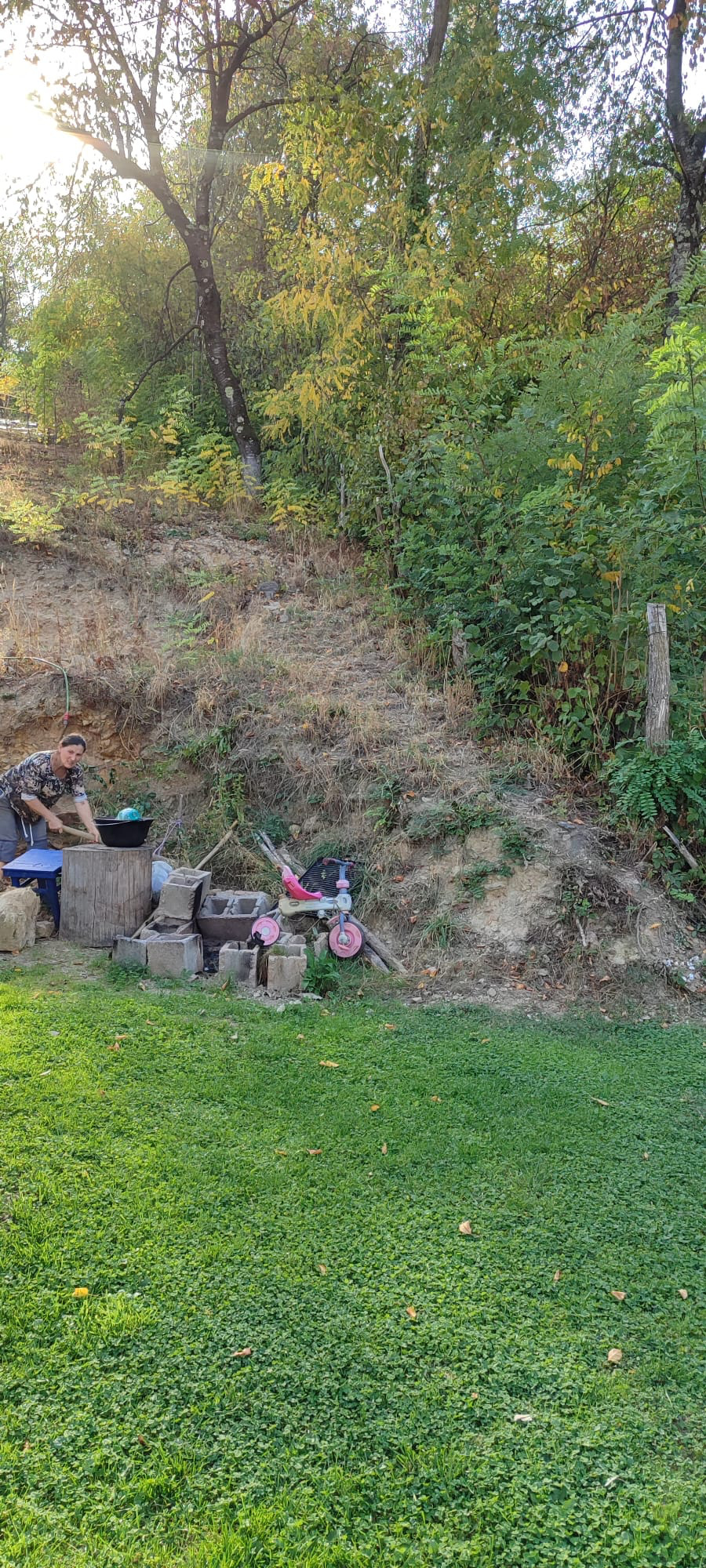

Fotografiile de context
În cele patru cadre ale coșului, terasa nu se vede suficient pentru o simulare. Fotografiile sunt păstrate integral.
Observațiile mele 0
Marchează pe imagine ce trebuie schimbat.
Copiază sau descarcă observațiile.
